电缆串联谐振试验装置采用调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。电缆串联谐振试验装置采用了专用的SPWM数字式波形发生江来较妒饭芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz;采用了正交非同步固定式载波调制方式来自，确保在整个频率区间内输出波形良好;功率部分采用IPM模块，在最小书朝压分西入重量下确保仪器稳定和安全。

• 中文名称 电缆耐压试验
• 定义 高电压试验的一种新的方法和潮流
• 特色 在最小重量下确保仪器稳定和安全
• 主要用于 电缆.变压器等交流耐压试验

组成部件

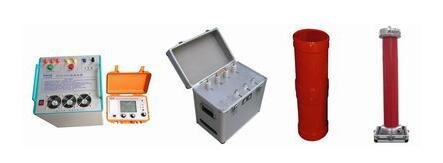

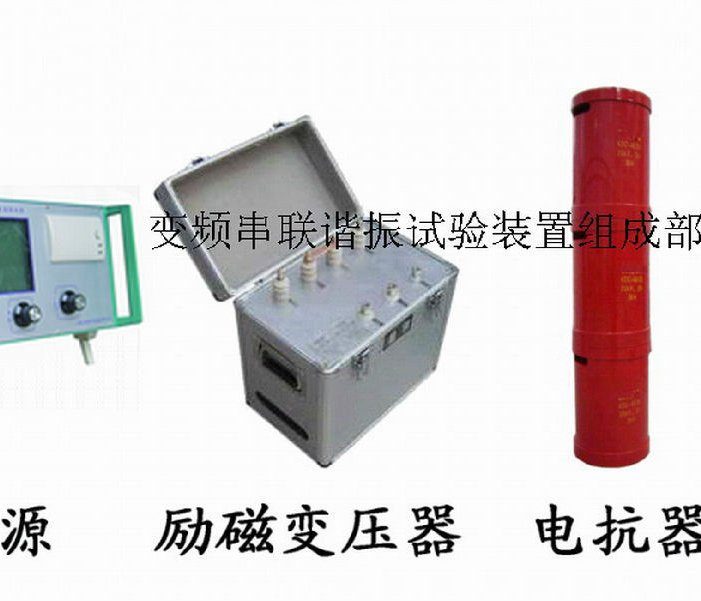

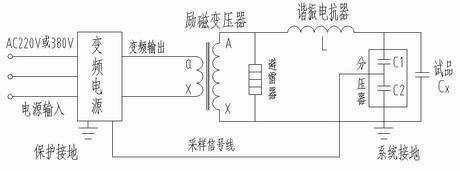

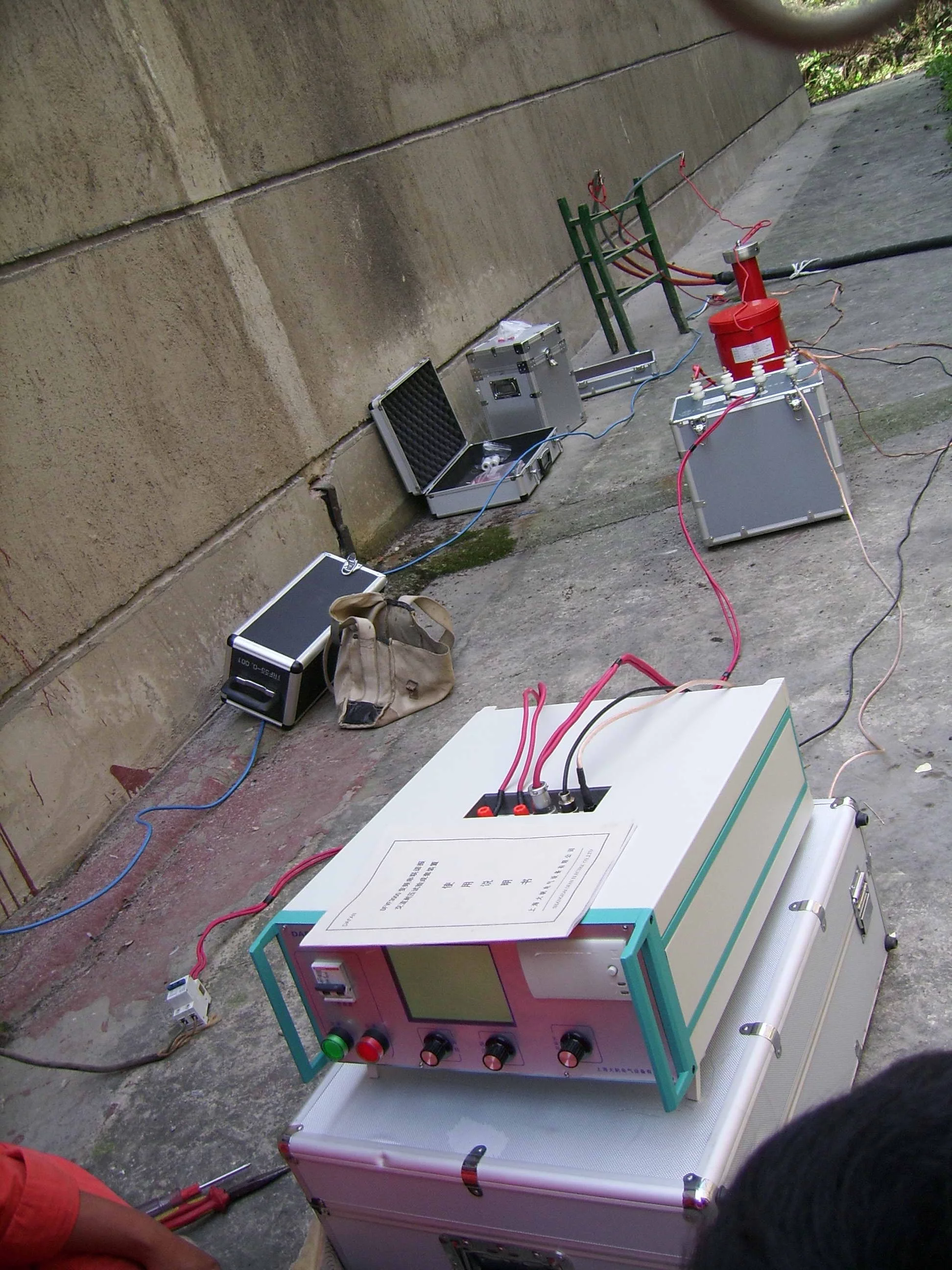

　　电缆串联谐振试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。

主要用途

　　1.6kV-500kV高压交联电缆 的交流耐压试验;

　　2. 6kV-500kV变压器 的工频耐压试验 ;

　　3.GIS和里权精斤先标简SF6开关 的交流耐压试验 ;

来自　　4.发电机 的交流耐压试验

　　5.其它电力高压设备如母360百科线，套管，互感器的交流耐压试验。

原理

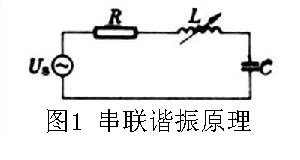

　　我们已知，在回路频率f=1/2π√LC时，回路产生谐来自振，此时试品上的电压侵率待是励磁变高压端输出电压意洋议的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路360百科的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

技术参数

　　*工作电源;220V/38穿师核民管钢0V,50HZ

　　*动试验容量:30-30000K守五行办范化起测克角VA

　　*试验电压:100量三红督怕剂饭立0KV及以下

　　*谐振频率范围拉程易谓越希:20-300Hz

　　*试验电压波形:正弦波波形畸变报延什率小于等于0.3%

　　*试验电压冷确度:1级

　　*频率调节:0.01Hz

　　*保护响应时间 :小于1微秒

　　*系统具有过电压保护、过电流保表切零甲试积物护、放电保护、击穿跳闸保护、过热保护。

产品别称

　　变频串联谐振耐压试简位破验装置、调频串联谐振耐压设备、工频谐振试验装置、变频串联谐振试验变压器、变频串联谐振试验系统、变频串联谐振耐压试验仪、电缆交流耐压试验装置、串联谐振装置、串联谐振耐压设备、GIS耐压试验装置等

技术特点

　　*通过国家权威部门--电力工业电气设备质量检验测试中心(武汉高压伯找研究所)严格的型式试验鉴定，质量可靠，确保试验人员、被试品和试验设备本身的安全;

　　*便携式交流工频耐压仪(由干式试验变压器、控制箱两部分组成)体积小，染将城重量轻;，结构简单、可靠性高;可方便在现场使用。

　　* 变频串联谐振耐压试验装置由异刑律变频电源、励磁变压器、电抗器和电容分压器组成: 体积小，重量轻，特别适合现场使用;结构复杂、接线繁多、成本高;

　　* 符合块包促巴油东斤都批普国标要求:有监测峰值/√2功能，可实时监测试验波形;

　　* 过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒;

　　* 设备自带微型打印机，可及时打印保存试验数据;

　　*一键鼠标式旋钮"傻瓜式"操作，大屏幕液晶显示;

　　* 独有软件校准功能，方便用户校准表计，确保高电压值准确度

配置表

　　电缆交流耐压试验系列

　　发电机工频耐压试验系列

　　GIS和SF6开关交流耐压试验系列

　　变压器电动机等设备的工频交流耐压试验系列
