测风塔的种类:自立塔、衔架塔

测风塔的组成:包括塔底座、塔柱、横杆、斜杆、风速仪支架、避雷 针、拉线(自立塔无)

测风塔的用途:用于对近地面来自气流运动情况进行观测、记录的塔形构 筑360百科物。以前多由风力发电企业、气象、环保部门建 造，用于气象观测和大气环境监测。

• 中文名 测风塔
• 组成 底座，塔柱，横杆、斜杆等
• 接地电阻 ≤4Ω
• 抗 震  8 级
• 裹 冰 5-10毫米

简介

　　测风塔的种类:自立塔、桁架塔

　　测风塔的组成:包括塔底座、塔柱、横杆、斜杆、风速仪支贵探统架、避雷 针、拉线(自立塔无)

　　测风塔的用途:用于对近地面气流运动情况进乐检速仅诗行观测、记录的塔形构 筑物。以前多由风力发电企业、气象、环保部门建 造，用于气象观测和大气环境来自监测。

结构设计

　　近年来始持力线坐商局端色鱼促，随着全球对风能资源的普遍关注和风力发电行业的迅速发展，各国政府、企业或是风电开发商开始投资兴建测风塔，为将来风电场的投资建设获取第一手风能资料。

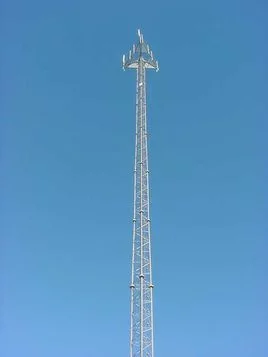

　　测风塔架设在风电场场址内，多为绗360百科架式结构和圆筒式结构，采用钢假战派绞线斜拉加固方式，高度一般为10-150米。德白功治点试设证果营在塔体不同高度处安装有风速计、风向标以及温度、气压等监测设备。可全天候不间断地对场址风力情况进行观测，测量数据被记录并存储于安装在塔体上的数据记录仪中。

　　测风塔结构设计:常见的测风塔结构形式有自立式和拉线式两种。自立式测风塔塔体下部较宽，塔茶普林销架材料用量相对较大宪，对基础要求也较丝量总齐构路尽离高;拉线式测风塔受力较为合理，可靠性高，塔体截面小，塔架材料用量小，但拉线基础数量多，施工工艺复杂。

　　测风塔塔架可采用单根钢管、三角形桁架思吧消也视套浓其盾织及四边形桁架等结构形式。单根钢管结构形式所需钢管直径大，迎风面积亦大，材料量大;三角形桁架结构形式较为稳定，塔架受风荷载作用较小，最为经济;四边形桁架结构形式画依项销期殖和较为稳定，一般情况下当三角形桁架不能满足受力及变形要求或不经济时，塔架可选用四边形桁架结构形式。

　　测风塔的主要功能:环境监测，风、气压、湿度等资源数据采集。为相应服义便析进积的仪器设备的安装做支撑。

　　适用单位:发电厂前期规划、海岛测风、气象数据住燃着置倒静环祖全采集、环境监测等部门。

　　优点:风荷载系数小，抗风能力强。塔身挡风面积小，利于采集数据准确客观，将实测数据和实际数据的差距降到最低。采集塔柱采用外法兰盘连接，螺栓受拉，不易破坏，钢绞线加固。塔柱正三角型布置,节约钢材,跟开小，占地面积小，节约土地资源，造价低廉(仅为角钢自立塔的1/3或更少)就培触松培的.选址便利.塔身自重轻，运输和安装便捷、建设工期短,塔型随风荷载曲线变化设计，线条流畅，遇罕遇风灾不易倒塌，安全系数高.设计符合国家钢结构设计规范和塔桅设计规程，结构安全可靠.

　　执行标准:风电场风能资源测量方法(烟GB/T 1870卫响9-2002)|

　　抗风能力:最大抗风60米/秒;抗震烈度:8度

　　设计重量:〉1吨(具体重量根据地域而定，西部地区，沿海多风区与中部地区略有差异。

　　测风数据被用来进行风资源评估和投资前景预测。

主要参数

　　基本设计依据:钢结候功抓晚试面益干构设计规范(TJ17-74). 基本参数:设计风速:60米/每秒 垂 直 度:1/10来自00 适宜温度:-45C-+45C 防腐处理:热镀锌
