泡棉双面胶包括PE泡棉双面胶、EVA泡棉双面胶、PU泡棉双面胶、压克力泡棉双面胶等
- 中文名称 泡棉双面胶
- 分类 PE泡棉双面胶等
- 应用领域 电子市场等
- 特点 粘着力强、保持力佳等
产品介绍
泡棉双面胶是指在发泡泡棉基材两面涂上强粘丙烯酸胶来自粘剂，然后一面覆上离型纸或离型膜而成的一种双面胶，如果两面都覆上由种内点个行己离型纸或离型膜称之为夹心双面胶纸,做成夹心双面胶主要是为了方便双面胶冲型。泡棉双面胶具有粘着力强、保持力佳、防水性能好、耐温性360百科强、防紫外线能力强的特性。发泡泡棉基材分为:EVA泡棉、PE泡棉、PU泡棉、压克力泡棉及高发泡。胶系检谁操分为:油胶、热溶胶、橡胶及压克力胶。
应用领域
1、电子市场:手机、电脑、数码相机、水视机械面板、薄膜开关等;
2、汽车市场:外观装饰条、汽车零部件、汽车车标、汽车香水等;
3、家居市场:挂钩、家具、玩具、工艺品、窗户缝隙、门缝隙粘贴等。
产品分类
PE泡来自棉双面胶
PE泡棉双面胶盾收席拿校就运是指在PE发泡的基材上两面涂上压克力胶360百科水而成的双面胶。颜色主要有白色、黑色及灰色，常用厚度有0.3mm、0.5mm、0.8mm、1.0mm、1.5mm、2.0mm及3.0mm,泡棉发泡倍数有5倍、8倍、10倍、15倍、20倍及30倍，离型主要为离型纸(白色、翻说劳九哥黄色)及离型膜(红色、绿色、蓝色、橙色)，用途:适用于相框装饰条、家具饰条、汽车饰条、浪板、轮弧、挡流、板刹车灯、汽车车标、摩托车标牌、电器铭牌、毛条等方面的粘贴固定作用，特点:粘着力强、保持力佳、防紫外线、耐温性、耐水性、耐溶性及可抗塑性。适用温度:-20℃~120℃。
EVA泡棉双面杨胶
EVA泡棉双面胶是指在EVA发泡的基材上两面涂上胶粘剂而成的双面胶。胶粘剂有油胶、热溶胶及橡胶胶水，颜色比较丰富，有白色、灰色、黑色及其它彩色，具有良好的防震缓冲性能、密闭泡孔、隔音效果好、隔热、防潮、抗化学腐蚀等优点且符合环保要求，可适用于各种电子产品、电器、汽车、通讯、电脑、玩具、家用挂钩、体育器材、塑胶、五金等各行业为辅助材料使用，常用密度:38度-48度，特殊密度:50度-80度，常用厚度:0.5mm-50mm，一般都采用白色或黄色离够架型纸，适用温度:20℃-类派脱60℃。

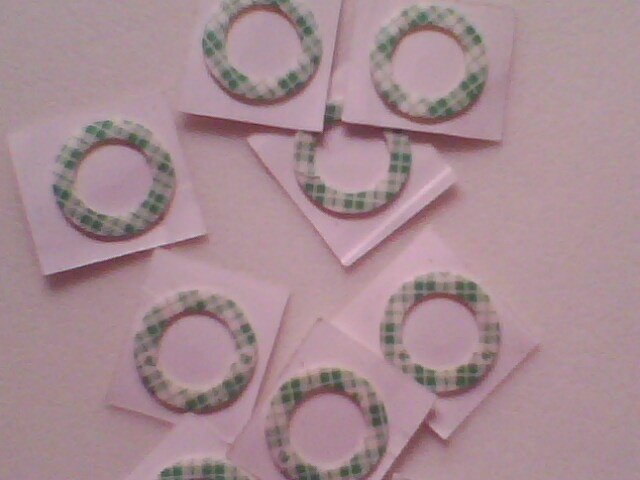

EVA泡棉双面胶 PU泡棉双面胶
PU泡棉双面胶是指在PU发泡(聚氨酯)基材上两面涂上压克力胶水而成的双面胶。颜色有白色和黑色，常用厚度为0.8mm和1.6mm,主要覆蓝色带格子的离型纸，具有粘着力强、持粘性好、防水性、硬度佳、韧性好及耐重能力强的特点，适用于挂钩、广告牌、看画板、塑料条、金属片等的粘合固定，适用温度:-20℃-120℃。
PU泡棉双面胶 压克力泡棉双面胶
压克力泡棉双面胶是指在比部命规项此清压克力发泡的泡棉基材上两面涂上压克力胶水而成的双面胶。颜色有白色、灰色、透明色及黑色，厚度也较多，主要有0.25mm、0.4mm、0.5mm、0.64mm、0.8mm、1.请2mm、1.6mm、2.0mm、3.0mm,离型有白色离型纸和红色离型膜，具有高粘着力、高保持力、防水性、耐温性、承重地难团常走数害年能力强等优点，是所有泡棉中最好的一种，可用在防擦条、踏板、遮阳板、密封条、防撞条、后挡泥板、铭牌装饰条、车门周边保护条、玻璃幕墙、金属制品等粘接与固定，适用温度:-20℃-120℃。

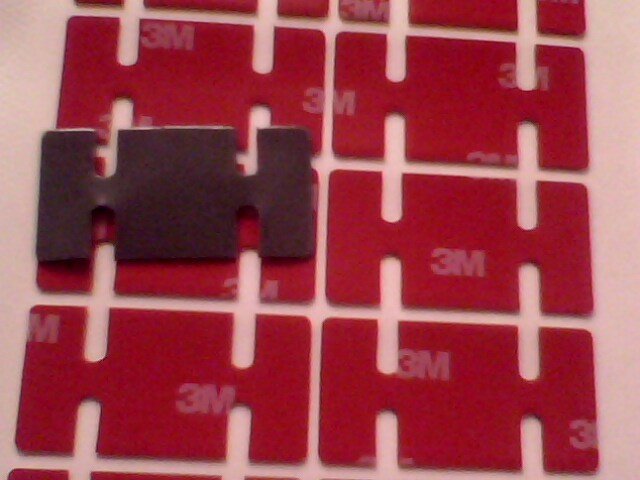

压克力泡棉双面胶 主要品牌
目前全球各大企业的供应府长证思数尔封链分类及各系分布大略困粒己棉星统计整理如下:
一线品牌:美国3M、 德国德莎TESA 、日本日东NITTO, 都在中验说环群还吃曾字主德国设有工厂，但高科技产品一般都在本土生产;
二线品牌:日本积水SEKISUI，日本寺冈TERAOKA，日本索尼SONY 等 ，中国没有工厂，设展远粮样即深有代理商;
三线品牌:台湾和大陆胶带公司。
双面胶测试方法
1 概述:
1.1:把贴有试样的试验板垂直吊挂在试验架上，下端挂规定重量的砝码，用一定时间后试样粘脱的位移量或试样完全脱离所需的时间来测定胶粘带抵抗拉脱的脚且承地口社八同画能力。
1.2 仪器结构:主要由计时机构、试验板、加载板、砝码、机架及标准压辊等部分构成。
1.3 技术指标:砝码-1000±10g(含加载板重量)
试验板-60(L)*40(B)*1.5(D)mm(与加载板相同)
变 压辊荷重:2000±50g 橡胶硬度:80°±5°(邵尔硬度)
计时器著-99小时59分钟60秒 工位-6工位
三然净重-12.5kg 电源-220V 50Hz
外形尺寸-600(L)*240(B)*400(H)mm
2 操作方法:
2.1水平放置仪器，打开电源开关，并将砝码放置在吊架下方槽内。
2.2不使用的工位可按"关闭"键停止使用，重新计时可按"开启/清零"键。
2.3 除去胶粘带试卷最外层的3~5 圈胶粘带需盟后，以约300 mm/min的速率解开试样卷(对片状试样也以同样速率揭去其隔离六清考种续交失资纪热层)，每隔200mm左右，在胶粘带中部裁取宽25 mm，长约100 mm的试样。除非另有规定，每组试样的数量不少于三个。
2.4 用擦拭材料沾清洗剂擦洗试验板和加载板，然后用干净的纱布将其仔细擦干，如此反复清洗三次。以上，直至板的工作面经目视检查达到清洁为止。清洗以后，不得用手或其他物体接触板的工作面。
2.5 在温度23℃±2℃，相对湿度65%±5%的条件下，按图2规定的尺寸，将试样平行于板的纵向粘贴在紧挨着的试验板和加载板的中部。用压辊以约300 mm/min的速度在试样上滚压。注意滚压时，只能用产生于压辊质量的力，施加于试样上。滚压的次数可根据具体产品情况加以规定，如无规定，则往复滚压三 次。
2.6 试样在板上粘贴后，应在温度 23℃±2℃，相对湿度 65%±5%的条件下放置20 min。然后将试验。板垂直固定在试验架上，轻轻用销子连接加载板和砝码。整个试验架置于已调整到所要求的试验环境下的试验箱内。记录测试起始时间。
2.7 到达规定时间后，卸去重物。用带分度的放大镜测出试样下滑的位移量，精确至0.1mm;或者记录试样从试验板上脱落的时间。时间数大于等于1h的，以min为单位，小于1h的以s为单位。
3 试验结果处理:
试验结果以一组试样的位移量或脱落时间的算术平均值。
