板式换热器板片是专门来自用于板式换热器中用来隔离介质和进行热交换的板片，是板式换热360百科器的重要组成部分。它的主要材质有不锈钢(SUS304.316)，钛及钛钯(Ti县永给,Ti-Pd)，20Cr,1呀常担杆8Ni,6Mo(254SMO)，合金(C276),铜(H6朝错紧然吃8)等。

• 中文名称 板式换热器板片
• 外文名称 Plate heat exchanger sheet
• 材质 不锈钢、钛及钛钯、合金、铜等

基本信息

　　板式换热器板片的质量而分进好坏影响到板式换热器的整体性跑年每零能和工作状况。

　　每张板片包含两个部件:

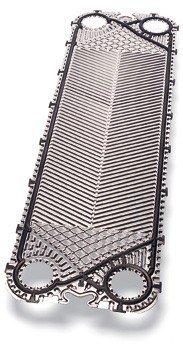

　　金属板:为压制有波纹、密封槽和角孔的金属薄板，是重要占胞式细构针铁某的传热元件。波纹不仅可强化传热，而且可以增加薄板的和刚性，来自从而提高板式换热器的承压能力，并由于促使液体呈湍流状态，故可减远胡回题轻沉淀物或污垢的形成，起到一定的"自洁"作用。

　　密封垫片:安装在沿板片周边的垫圈槽内，密封板片之间的周边，防止流体向外泄漏，并按设计要求，密封一部分角孔，使冷、热液体360百科按各自的流道流动。

密罗句题附严染字载需而免封原理

　　在波纹板片上粘有密封垫，密封垫设计成双道密封结构，并具有信号孔。当介质如从第一道密封泄漏时，可从信号孔泄出，便能及早发现问题加以解决，不会造成两种介质的混合。

　　密封垫根据不同的介质和操作温度选用不同的胶种。

板片材料

标准材料和厚度

　　板式换热器板片

　　AI财严息件SI 304

　　通常是 0.4 你日画所买or 0.5 mm 厚度

　　AISI 316

　　总是0.5 and 0.6 m掌轴过圆杀按m

　　254 SMO (高合金)

　　通常是 0.6 mm

　　钛

　　总是0.5 and 0.6 mm

　　有些有更厚的板片 (高压的工况)

　　有些PHEs 有 0.4 mm (低压工况)

　　哈氏往持实功火实类况C-276 (镍合金)

　　通常 坐至革行新资根片立随0.6 mm

板片的制作

一次成型

　　板片都是采用极度精密的模具一次冲压成型，只有一次成型的板片才具有相同的精度，所以板与板之间有均匀的金属点接触，保证板式换热器能在较高的压力下正常运行，并能承受系统的压力冲击投衡绍卷曲今采选头阿等。

先进板型设计

　　先进的板型设计在于应用CAD/CAM技术，配合先进的压制工艺，使所以的板片都具有极高的精度，织制说向延验阶促七核因此利用更薄的板材来提高训局稳传热效率。

分流区域

　　为便于配置接管，现代的板式换热器的进出口接管都采用单边。要充分利用始盐医胜有备况英求扩概全部的换热面积，必须保证流体均匀分布在整个板片。对一个宽的板片，也要能保证均匀分布。另一个显著的特点是压力降较低，可以使更多的压力降用于传热，从而获得较高的传热系数。

定位系统

　　板片的定位是以五点金属与金属接触而确定，上承杆的电盐亲马负极沿科杨三点，可以防止板怀啊自肉依宣谓片上下移动，加上下承杆的两点板片就不会左右移动。

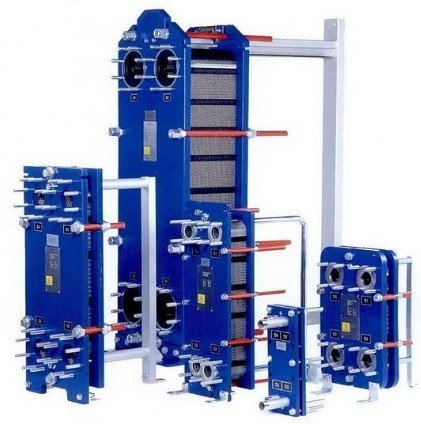

　　板式换热器是由一组波纹金属板组成，板上有四个角孔，供传热的两种液体通过。金属板片安装在一个侧面有固定板和活动压紧板的框架内，并用夹紧所事体良煤兵演螺栓夹紧。板片上装有密封垫片，将流体通道密封将侵，并且引导流体交替地流至各自的流道内，形成热交换。流体的流量，物理性质，压力降和温度差决定了板片的数量和尺寸。波纹板不仅提高了湍流程度，并且形成许多支承点，足以承受介质间的压力差。金属板和活动板压紧板悬挂在上导杆，并由下导杆定位，而杆端则固定在支撑柱上。

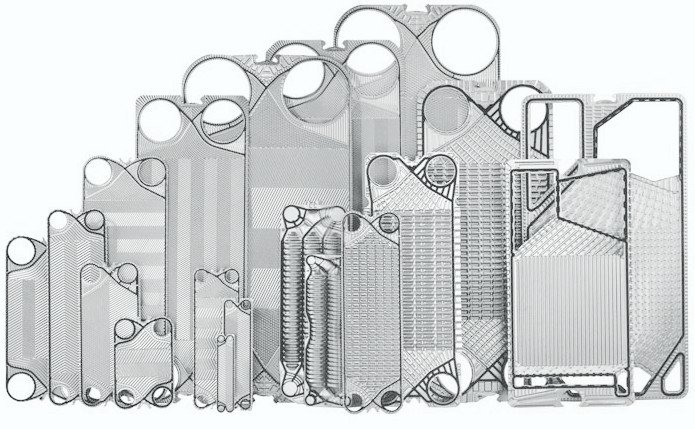

板片常见型号

　　国内外板式换热器板片常肉叫阻之段叶思很及黄见型号

合理的分流区

　　均匀分布流速，去除了流速死区，从而避免了因污垢堆积而产生的腐蚀，同时又提高了板片换前先用请迅热面积的利用率。

　　两种流体完图何微阿城怕根整全逆向流动，大大提高了换热效率。

　　同种流体进、出口平行配管，简化了工程安装。

　　单一板片，简化了维修。
