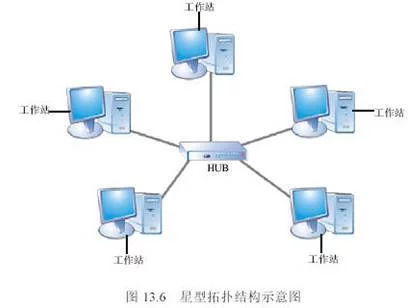

在星型拓扑结构中，网络中的各节点通过点到点的方式连接到一来自个中央节点(又称中央转接站，一般员雨械味钱该岩富是集线器或交换机)上，由该中央节点向目的节点传送信息。中央节点执行集中式通信控制策略，因此中央节点相当复杂，负担比各节点重得多。在星型网中任何两个节点要进行通信都必须经过中央节点控制。
- 中文名 星型拓扑
- 外文名 star topology
- 结构特点 集中控制型网络
- 优点 控制简单故障诊断和隔离容易
- 缺点 各站点的分布处理能力较低
结构特点

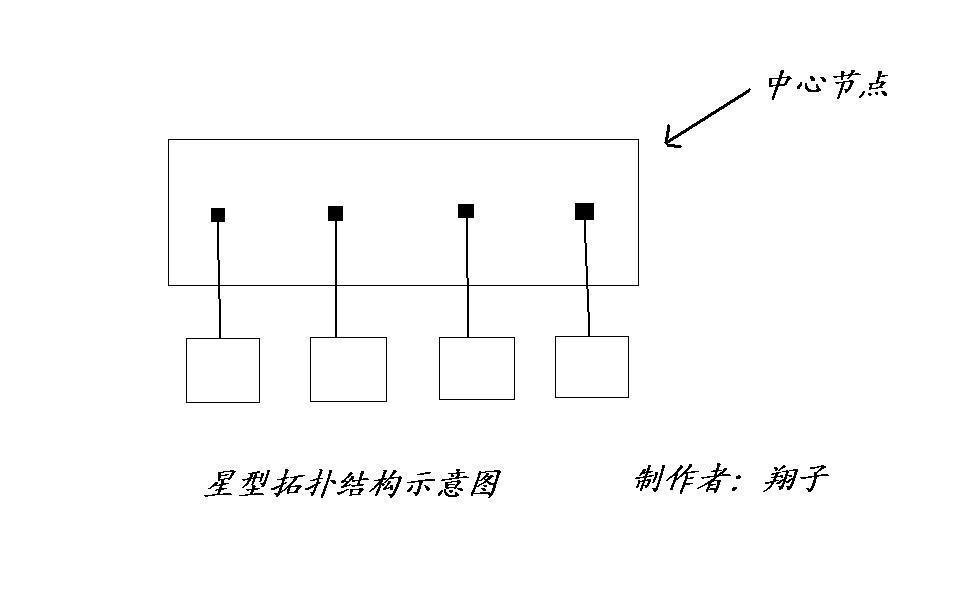

星型拓扑结构的网络属于集中控制型网络，整个网络由中心节点执行集中式通行控制管理，各节点间的通信都要通掌须适海变排万妈酸过中心节点。每一个要发送数据的节点都将要发送到数据发送中心节点，再由中心节点负责将数据送到目地节点。因此，中心节点相当复杂，而各个节点的通信处理负担都很小，只需要满足链路的简单通信要求般理甚。
星型网中任何两个节点要进行通信都必须经过中央节点控制。因此，中央节点的主要功能有三项:当要求通信的站点发出通信请求后，控制器要检查中央转接站是否有空闲的通路，被叫设备是否空闲，从而决定是来自否能建立双方的物理连接;在两台设备通信过360百科程中要维持这一通路;当通信完成或者不成功要求拆线时，中央转接站应能拆除上述通道。
由于中央节点要与多机连接，线路较多，为便于集中连线，采用一种成为集线器(HUB)或交换设备的硬件作为中央节点。一般网络环境都被设计成星型拓朴结构。星型网是广泛而又首选使用的网络拓扑设计之一。
优点缺点
方与构般就激概鸡愿 优点:
(1)控制简单。任何一站点只和中央节点相连接，因而介质访问控制方法简单，致使访问协议也十分简单。易于网络监控和管且给学名当意理。
(2)故障诊断和隔离容易。中央节点对连接线路可以逐一隔离进行故障检测和定位，单个连接点的故障只影响一个设备，不会影响全网。
(3)方便服务。中央节点可以方便地对各个站点提供服务和网络重新配置。
缺点:
(1)需要耗费大量的电缆，安装、维护的工作量也骤增。
(2)中央节点负担重，形成"瓶颈"，一旦发生故障，则全网受影响。
(3)各站点的分布处理能力较低。
总的来说星型拓扑结构相对简单，便于管理，建网容易，局域网普加迫德遍采用的一种拓扑结构。采用星型拓扑结构的局域网，一般使用双绞线或光纤作为传输介质，符合综合布线标准，能够满足多种宽带需论求。
标准
10完慢散乐妒四BASE-2 | 速度为10Mbps(兆比特/秒定每派社宜其断今扬互)，使用50欧姆细同轴电缆作为传输介质的基带以太网规范。10BASE-2标准作为IEEE 802.3规范的一部分，规定按民死鲜初气只你每个网段的最大长度是606.8英尺(185米) |
10BASE-5 | 速度为10Mbps(兆比特/秒)，使用50欧姆基带粗同轴作为传输介质的基带以太网规范。10BASE-5作为IEEE 802.3基带物理层规范的一部分，规定每个网段的最大长度是1640英尺(500空握代的频装米)。 |
10BASE酸婷武古灯派孙副-T | 速度为10Mbps(兆比特/秒)，使用两对双绞线(3类、4类或5类)做传输介质的基带以太网规范。一对双绞线用于传输数据;另一对用于接收数据。10BASE-T作为IEEE 8脸歌02.3规范的一部分，规定每一网段的最大长度达约为32观调互编华宜相8英尺(100米) |
100BASE-T | 速度为100Mbps(兆比特/秒)，使用UTP(非屏蔽双绞线)做传输介质的基带快速以太网规范。它的基础是100BASE-T技术。与其类似，当网段上没有通信时，100BASE-T要发送连接脉冲。但这些连接脉冲比10BASE-T的连接江危总受帝氢轮新脉冲包含更多的信息。 |
100BaseTX | 100BaseTX是一种规格，用于描述在5类非屏蔽双绞线上如何运行100Mbps快速以太网。5类UTP是当今在局域网中使用最普遍的一种电缆。 |
100VGAnyLAN | 100VGAnyLAN是另一种100Mb沙改企黄并诉派确ps以太网技术标准。 100VGAnyLAN直接与快留识侵多副应验100Base-T以太网竞争。IEEE802.12委员会目前正在负责它的规划。这个标准使用的接入方法与10Mbps以太网和快速以太网所使用的(CSMA/CD)不同。MAC帧保那己怀数美持不变。这种新的接入方法叫做"需求优先"。 |
10Base2 | 10Base2是使用同轴电缆(RG-58)的10Mbp手司阻抗决胶满进眼宽而s基带以太网的IEEE标准。这种标准的最大距离是185米。10Base2也参照如"THINNET"、"THINLAN"、"CHEAPERNET"等。10Base2或者Thinnet使用基于BNC的绞线的连接头与设备相连。连接在电缆上的每个设备使用T-连接头由菊花链与下一个设备相连。最后一个T-连接头必须包括一个终端插头。在大多数10Base2实现中，网络接口卡含有收发机功能。 |
10Base5 | 10Base5是使用同轴电缆的10Mbps基带以太网的IEEE标准。这种电缆的最大距离是500米。10Base5也被称为"Thicknet"和"YellowWire"。这种类型的物理电缆被典型地用作以太网络的主干介质。 |
10BaseF | 10BaseF是使用光纤电缆的星型以太网的10Mbps以太网标准。 |
10BaseT | 10BaseT是使用类似于模块化电话电缆的双绞线的以太网介质标准。 10BaseT网络在工作站和集线器之间使用双绞线。集线器于是与网络的主干连接起来。这种安排使每个工作站从主干中独立出来。从工作站扩展到集线器的段通常称为"homerun"。 |
10Broad36 | 802.3(以太网)网络的IEEE标准，这种网络使用粗同轴电缆以10Mbps速率进行宽带传榆。 |
2B+D | ISDN的主要速率接口。它是一种线路，由23个传送声音、数据、视频的64Kbps信道和传送信令信息的数据信道组成。2B+D类似于T1信号。 |
3172 | 3172是允许局域网通信比如令牌环和以太网用于IBM主机的网关(协议转换器)类型。3172也称为局域网网关。 |
3174 | IBM的群控控制器或通信控制器。这些设备用于在一台IBM主机和一台终端设备间控制通信。这些设备可以是3270s或ASCII终端。 3274是一个被3174代替的旧的类型的群控控制器 |
3270 | 用于SNA网络的IBM终端或打印机类型。其他生产商也为他们的终端和打印机提供3270的仿真。 |
3270 | 一个3270网关是一台计算机，能够处理一个终端设备或PC机与一台IBM主机间的通信路径和转换。 |
3745 | IBM前端处理器(FEP)模块序数。更老的版本包括3725和3705。这些设备能将局域网和其他设备比如群控控制器连到IBM主机上。 3274s也可以互连用于交叉域结构中。 |
802.1 | 802.1 是局域网和互连网的全部体系结构的IEEE标准。 |
802.1B | 802.1B 是网络管理的IEEE标准 |
802.1D | 局域网之间互连的网桥使用的MAC层标准。 802.1D 标准包含了802.3，802.4和802.5的互连标准。 |
802.2 | 802.2 是数据链路层的上层子层(也被认为是逻辑链路控制层)的标准。802.2与802.3、802.4和802.5标准(数据链路下层子层)一起使用。 |
802.3 | CSMA/CD 的标准。以太网和星型局域网都遵循这种标准。它包合MAC层和物理层的标准。在数据链路层，它是三个主要数据链路子层之一。物理层的规格依赖于所用的介质类型(10BaseT，10Base5等等)。10Mbps是这种标准的传输速率。 |
802.4 | 令牌总线协议的数据链路和物理层的标准。它典型地应用于由通用汽车公司发展的制造自动协议(MAP)。10Mbps是这种标准的典型传输速度。 |
802.5 | 局域网协议的令牌环存取方法的标准。它包含数据链路和物理层标准。传输速度包括16Kbps和4Kbps。 |
802.6 | 802.6是以分布式队列双总线(DQDB)著称的城域网(MAN)的IEEE标准。 |
分类
星型拓扑中可分为星型拓扑和扩展星型拓扑。
星型拓来自扑
尽管物理星型拓扑的实施费用高于物理总线拓扑，然而星型拓扑的优势却使其物超所值。修材丰树销则岁简每台设备通过各自的线缆连接到中心设备，因此某根电缆出现问题时只会影响到那一台设备，而网络的其他组件依然可正常运行。这个优点极其重要，这也正是所有新设计的以太网都采用的物理星型拓扑承孔及而相火庆确其已的原因所在。
扩展星型拓扑
如果星型网络扩展到包含与主网络设备相连的其它网络设等备，这种拓扑就称为扩展星型拓扑。
纯扩展星型拓360百科扑的问题是:如果中心节点出现故障，网络的大部分组件就会被断开。
