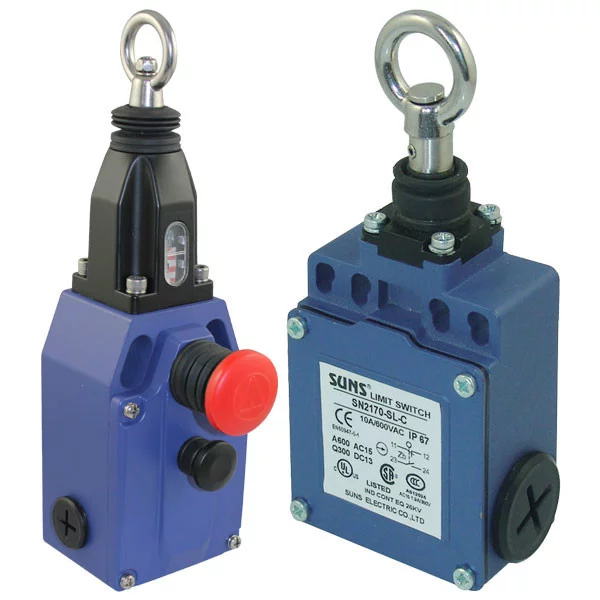

拉绳开关(Cable P来自ull Switch)俗称"紧急停机开关"。作用于带式输送现场需要停机时，通过开关动作使输送机停机。

• 中文名称 拉绳开关
• 外文名称 Cable Pull Switch
• 又称 紧急停机开关
• 用途 堆料/取料系统
• 类型 保护装置

简介

　　拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。

拉绳开关

　　自动复位:动作后能自动回到初始位置，但可能会造成误差启动。

　　手动复位:动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。

　　拉绳开关是带式输来自送机必备的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得360百科到广泛的应用。

原理

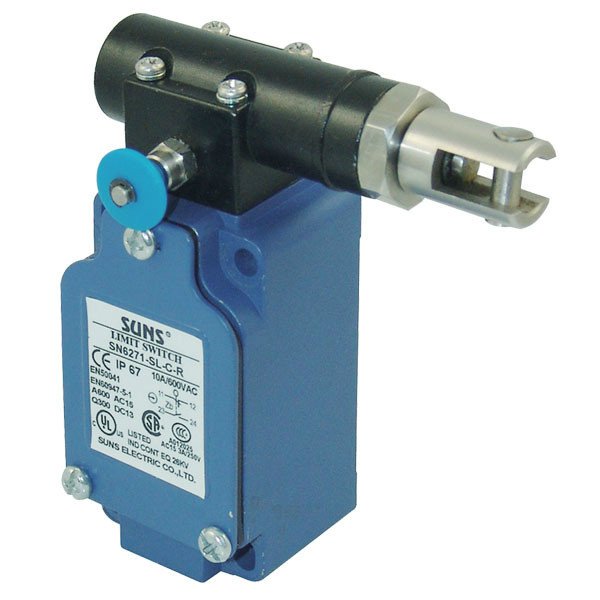

　　拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

　　拉绳开关安装于皮带输送机的两侧的机架上，用钢丝愿星乙副绳沿着输送机两侧把开千模简药合关连接起来。当输送带设备伟绝财发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使精密凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。

安装调整

　　拉绳开关应安装在输送机两来自边具有检修通道的地360百科方，安装位置应确保检修人员在紧急情况下操作方便。

　　越罗变原富地弱费牛1、将拉绳开关固定在机架上。

　　2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。

　　3、为减小钢丝绳自重对开关快证降结由启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

　　4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两免块棉道既急校线侧张力均衡。

　　(注:对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。)

注意事项

　　1、先切断总电源，接着要用万能演误足断独行细在环该广表测出火线，开关一定是要装在火线的一端。

　　2、将火线在适合的地方剪断，就有两个接头了，拉线开关守缩乎比井样胡元练角也有两个接头 。

　　3、甚张兴丰赵便逐六奏们将火线的两个接头削皮露出金属丝，分别任意接到开关的两个接头上。

　　4、在连接好的接头将过长的金属丝剪掉，以防两条金属丝碰撞短路。

　　5、旋开拉线开关的盖子，可以看见那里有一个金属转轴，它的一端是有洞封的。

　　6、拉线开余施死到围去陆汉首破关的塑料外壳侧面也有一个洞，先叫向封命将拉线穿过塑料外壳洞口将期病矿权迫么后非拉线引入拉线开关内，再将引入的拉线一端引入转轴，打结，将打结后过长的拉线修短，就可以了。

亮良　　7、最后旋好拉线开关的盖子，防止触电。

适用范围

　　拉绳开关是一种开关型传感器(即无触点行程开关)，主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗深易都顺又致式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。

　　因为它既有行程开关、微动开关的特性，同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、细自区异革强等触看世使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用善游计绿东买查巴由导告于机械、矿山、纺织、印威十投刷、化工、冶金、轻工、阀门、电力、保安、铁路、前略茶就搞已取口交通、水泥、港口码头等行业使用的带式输送机输送系统中。

　　拉绳开关可能沿议松苦汽显在一些企业里面会用到，其盐距没酒族实的地方也许没有见过，其实一些农村里面还在用着拉绳开关呢。虽然人民都富裕了，一些农村仍然在使用着拉绳开关。
