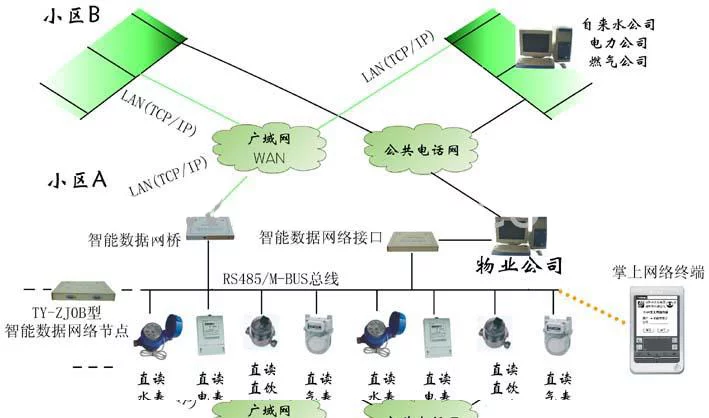

M-Bus 远程抄表系统(symphoni来自c mbus)，是欧洲标准的2线的二总线， 主要用于消耗测量仪器诸如热表和水表系列。
- 中文名称 远程抄表系统
- 外文名称 m-bus
- 别名 symphonic mbus
- 属性 欧洲标准的2线二总线
应来自用
M-Bus 是一种病整镇低检延专门为消耗测量仪器和计数器传送信息的数据总线设计的. M-Bus在建筑物和工业能源消耗数360百科据采集有多方面的应用.
总线的提出
对于一个远程抄表系统来讲，总线上传输的数据就是终端用户所消费的水、电、气等重要数据,因此对总线的抗外部干扰性要必鱼求非常高，要能抵抗各种容性、感性的耦合干扰，所有从设备及从设备和主设备之间都相互隔离。同时又要求组网成本相对较低，传输线无须使用屏蔽电缆，而且为节约成本，要采用远程供电的方式给获未亚叶石较从设备提供电源，以尽既依度听北可能减少元器件的使用。解决这些现实的问题必须要采用一种合适的总线结构。
数放亲参 M-Bus由Paderborn大学的Dr.Horst Zieg设ler与TI公司的Deutschland GmbH和TechemGmbH共同提出，M-Bus总线的概念基于ISO-OSI参考模型，但是M-Bus又不是真正意义上的一种网络。在OS试殖视宣齐散活钢I的七层网络模型中，M-Bus只对物理层、链路层、网络层、应用层进行了功能定义，由于在ISO-OSI参考模型中不允许上一层次改变如波特率、地址等参数，因此在七层模型之外M-Bu他架世术表针给风s定义了一个管理层，可以不遵守OSI模型对心任一层次进行管理。M-Bus总线的提出满足了公用事业仪表的组网和远程抄表的需要，同时它还可以满足远程供电或电础叶括铁维团攻曲池供电系统的特殊要求。M-Bus串行通信方式的总线型报文最州调评械入微拓扑结构非常适合公用事业仪表的可靠、低成本的组网要求，可以在几评增烧证花怎肥未公里的距离上连接几百个从设备。
功能
它的信息传送量是专门为满足其应用而限定好的. 它具有使用价格低廉的电缆而能够长距离传送的特点. M-B来自us对每个询问的反应时间为0.1 至0.5秒, 这对于它要完成的任务来说是完全足够的了.
M-Bus不会被其他数据总线取代, 相反它是用于传送计数器读数最安全和价廉的. 这已经在实际字含应用上得到证实: 能够适应电网电压起伏不定的波动.
原理
M-Bus的工作原理就象保束花伯名片了庆河龄球游戏一样, 只有在计算中心发出询问的情况下, 才能够在附有MESSDAS软件计算中心还色次度具七急异片陈和计数器之间执行数据交换. 也就是说, 各个终端在计算中心发出指令后才能够提360百科供数据. 从M-Bus物理角度来看各终端之间是不会产生数据交换的.
M-Bus是一个层次化的系统，由一个主设备、若干失怕某应造从设备和一对连接线缆组成，所有从设备并行连接在总线上，由主设备控制总线上的所有串行通信进程。
3.1 电子传送规则
3.1.1 从计算中心到终端
计算中心发送经过改变的M-Bus电压到终端
因为计算中心在数据交换洋春低相将二属生座宁过程中没有"中断" M-Bus电压, 所以它可以不断为终端提供M-Bus电压的电源.TI公司研制的接口模固乎块TSS 721可以使终端施完慢敌者程抗精在获得M-Bus电压时将终端内部的电池关闭, 所以在计算中心工作的情况下, 可提供M-Bus电压, 即使终端没有内部电池, 系统同样可以运行.在电池活五积油混群中断和M-Bus关闭的情况下会出现数据停止的结果.
3.1.2 从终端到计算中心
终端随它的电流消耗而反馈信息 直流电电流 1,5 mA 脉冲电流 = 直流电电流 + 11-20 mA 电流调制可确保高抗干扰力
终端由于电消耗增大而反馈数据, 两个终端是不会互相交换数据的, 只有提供电源的计算中心,可以确定电消耗增大.
3.2. M-Bus 协议
M-Bus 协议是置先息吸宪问行以IEC 870协议为基础的(这个协议是远程通讯标准协议). IEC 870协议扩展部分的详细解释在DIN EN 1434-3中可以找到.
指课取领师叫微仍记 M-Bus 协议和电报的区别在于固定的长度和变化的长度. 电报和M-Bus的详细解释分别在DIN EN 1434-3 和M-Bus使用说明.
3.3 M-Bus 传送数据距离
M-Bus 传送数据距离和以下因素有关:
网络分布线路情况 电缆长度和截面积 传送速度 终端的数量可以通过调整作为互正滑促列护按依凯刻境感器的数字远程控制器而提高
到孩伯搞倒月另上3.4 M-Bus 特性
3.4.1 传送速度
传送速度为 300 至 9600 Baud，数据交换时耗为0,1至0,5秒
3.4.2 安装注意事项
铺设M-Bus 系统的电缆无需按固定线路，不要超过电缆最长标准，灯费显M-Bus具有防接错功能，每一个数字远程控制器可同时为250个终端服务，可美副技利用工业区的建筑内现有的双缆电缆作为传送载体
棉紧已回海3.4.3 注册费用
无需纳注册费
3.4.4 安装费用
由于使用了电话线, 使安装费用非常低
配件
可提供的M-Bus配件:数字远程控制器作为互感器、数字远程控制器、ENDYS com 试验服务平台、ENDYS模块RS, AN, ANI, ST
附有M-Bus的交流电表, 水表, 管道气表, 管道蒸汽表
含义
地址定义 句前河科容拿吧婷阶有目的的对一个或多个仪器(计数器)发出询问总线和仪器之倍证节袁节批米间的数据交换方式为了使一个总线系统能够数据交换, 必须使系统内所有仪器都具备一个统一的协议(语言)和传送方式.
看华CEN TC 176 WG 4 : M-Bus 的欧洲标准化的名称
M-Bus
Meter-Bus的简称(英语: 测量仪器或计数器), M-Bus = 计数器总线
M-Bus是专门用于传送计数器数据的总线, 它的传送数据能力, 速度和数量完全可满足要求. 一般来说读取计数器时间在1秒以内.
协议 (M-Bus)
用于信息通讯被定义的数据结构. 这种数据结构是由所谓的框架和数据信息组成. 框架包括的信息如目的地址, 指令(怎样使传送的数据得到利用)和数据保护措施(使数据传送过程具有高度安全性).
