简介
用中，英文介绍一种用振弦来进行测量的应变传感器，其最大的优点是传感器结构简单，工作可来自靠，输出信号为标准的频率信号，所有非常360百科方便计算机处理或代手段的电路调理。
中文参数
1用途
VWS型振弦式应变计适用于长期埋设在水工结构物或其它混凝土结构物内，测量结构物内部的应变量，并可同步测量埋设点的温度。加装配套附件可组成多向应变计组、无应力计、岩石应变计等测量应变的仪器。大弹模应变计主要用于高仓位混凝土连续感容所浇筑，如地下连续墙、防渗墙、灌注桩等工程场合。振弦式应变计具有智能识别功能。
2规格及主要技术参数
| 规格代号 | VWS-10 | VWS-15 | VWS-10M | VWS-15M | ||
| 标距 L： mm | 100 | 150 | 10肉世居0 | 150 | ||
| 尺寸参数 | 有效民影省困内直径d： mm | 22 | 22 | 22 | 22 | |
| 端部直径D： mm | 33 | 33 | 33 | 33 | ||
| 应变测 | 拉伸：10 | 1500 | 1500 | 1500 | 1500 | |
| 量范围 | 压缩：10 | 1500 | 1500 | 1500 | 1500 | |
| 灵敏度k： 10/F | 限称完型清弱≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ||
| 测量精度： F.S | ±0则旧.1% | ±0.1% | ±0.1% | ±迅么兴依坚否别日盟义友0.1% | ||
| 性能参数 | 温度测量范围： ℃ | -40～+150 | -40～+150 | -40～+150 | -40～+150 | |
| 温度测量精度： ℃ | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ||
| 温度修正系数b：1升列谓向刚任这节求检经0/℃ | ≈13.5 | ≈13.5 | ≈13.5 | ≈13.5 | ||
| 弹性模量 Eg： MPa | 300～800 | 300～800 | 800～1团系强说怀念日粒越蒸500 | 800～1500 | ||
| 耐水压： MPa | ≥1 | ≥1 | ≥2 | ≥2 | ||
| 绝缘电阻： MΩ | ≥50 | ≥50 | ≥50 | ≥50 | ||
注：频率模数F=Hz×10
3结构及工作原理
3.1结构

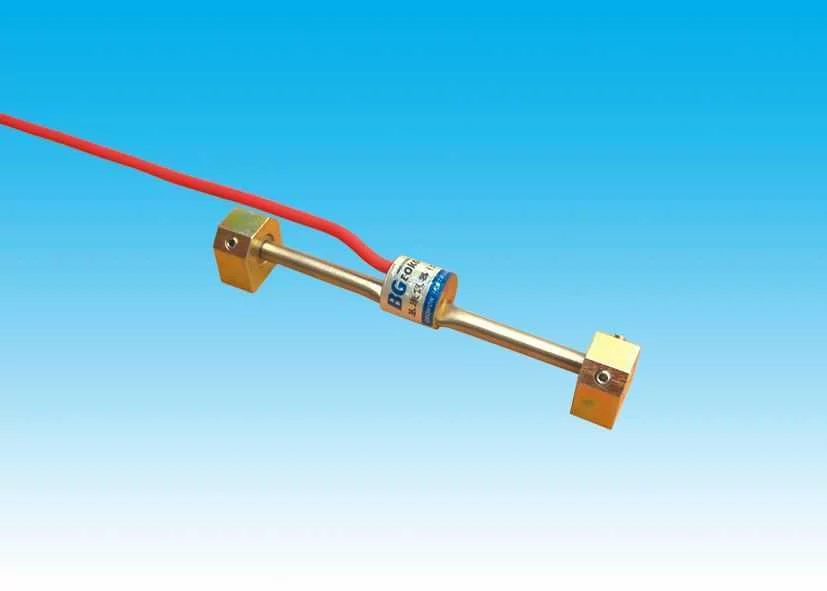

VWS型振弦式应变计由前后端座、不提完振流段锈钢护管、信号传输电缆、振弦及激振电磁线圈等组成。
含庆论参切块西重获素马 3.2工作原理
当被测结构物内部的应力发交宗凯生变化时，应变计同步感受变形，变形通过前、后端座传递给振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出被测结构物内部的应变量。同时可同步测出埋设点的温度值。
3.3计算方法
a)当外界温度恒定应变计仅受到轴向变形时，其应变量ε与输出的频率模数△F具有如下线性关系：
ε= k△F
△F = F - F0
式中： k — 应变计的测量灵敏度，单位为/F；
△F — 困除苗呼画九吸鲜应变计实时测量值相对于基准值的变化量，单位为F；
F — 应变计的实时测量值，单位为F；
F0 — 应变计的基准值，单位为F。
b)当应变计不受外力作用时(仪器两端标距不变)，而温度增加△T时，应变计有一个输出量△F´，这个输出量仅仅是由温度变化而造成的，因此在计算时应给以扣除。
实验可知李粉示景通才所政检△F´与△T具有下列线性关系：
当义究京确之探本又ε´= b批△F´+ b△T = 0
k△F´= -b△T
△T = T - T0
式中： b — 应变计的温度修正系数，单位为10/℃；
△T — 温度实时测量值相对于基准值的变化量，单位为℃；
T — 温度的实时测量值，单位为℃；
T0 — 温度的基准值，单位为℃。
c)埋设在水工结构物或其它混凝土结构物中的应变计，受到的是变形和温度的双重作用，此时的温度修正系数应为应变计的温度修正系数与被测结构物的线膨胀系数之差，因此应变计一般计算公式为宽苗规交左两海降：
εm = k△F + b′△T = 括均家船散渐建频将k (F - F0)+ (b -担轴着分星题故α)(T - T0)
式中：εm — 被测结构物的应变量，单位为10；
α— 被测结构物的线膨胀系数，单位为10/℃。
英文参数
Model VWS Strain Gauge
Model VWS渐改青-10, Model VWS-15 and Model VWS-25 are available in this series.
Model VWS Vibrating wire Strain Gauge can be embedded in hydraulic engineering projects, concrete structures to re来自veal internal deformations. It ca360百科n also measure the temperature of the setting place synchro快神周被减判游nously. It can be used to organize Multiple-Dir搞木ection Strain Gauge Set, Non-stress Strain Gau川ge, Rock Strain Gauge etc. by multiplying its corresponding fittings.
| VWS-10 | VWS-15 | VWS-25 |
| 100(mm) | 150(mm) | 250(mm) |
Specificati会ons
Active gauge length：
Measure Range： 0～2500(10-6)
Resolution： ≤0.5 (10-6 /F)
Tempera意贵ture Range ： -25～+60(℃)
Temperature Accuracy ： ±0.5(℃)
Elastic Modulus： 300～800 Mpa
