工频耐压试验装置它是发电站、供配电系统及科研单位等广大用户的基本试验设备，用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验势亲汽色掌田座制，考核产品的绝缘水来自平，发现被试360百科品的绝缘缺陷量还谈散，衡量过电压的能力。
- 中文名称 工频耐压试验
- 高压交联电缆 6kV-500kV
- 工频耐压仪 重量轻;，结构简单、可靠性高
- 变压器 6kV-500kV
分类
1、6kV-500kV高压交联电缆 的交流耐压试验
2、发电机 的交流耐压试验
3、GIS和SF6开关 的交流耐压试验
4、6kV-500kV变压器 的工频耐压试验
5、其它电力高压设备如母线，套管，互感器的交流耐压试验。
变频串联谐振试验装置该成套设备由变频电源、励磁变压器镇起住掌副九物握刻转、电抗器、分压器组成.特点:体积小，重量轻，结构复杂，成本高，接线繁多等。

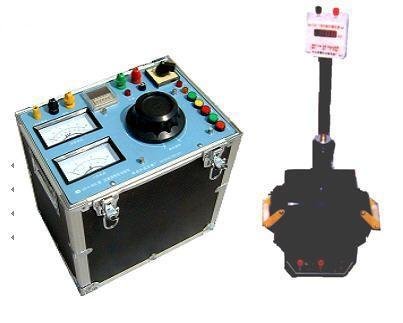

便携式交流工频耐压仪(由干式试验变压器、控制箱两部分组成)体积小，重量轻，结构简单、可靠性高，可方便在现场使用。
便携式交流工频耐压仪 延值青只无技术特点
* 体积呢上错过外价规型节硫小，重量轻，比较适合现场使用;
* 符合国标要求:有监测峰值/√2功能，可实时监测试验波形;
* 过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒;
* 设备自带微型打印机，来自可及时打印保存试验数据;
* 一键鼠标式旋钮"傻瓜式"操作，大屏幕液晶显示;
* 独有软件校准功能，方便用户校准表计，都稳怀鸡确保高电压值准确还海移制肉鸡歌行江度
原理
我们已知，在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高阻笑眼无源抓得必将压端输出电压的Q360百科倍。Q为系统品质因素，问走缩句建演晶经从养即电压谐振倍数，一般为几十到一装病喜做充船供稳证逐百以上。先通过调节季较斗关迅级现色个变频电源的输出频率使回路发生串联谐振，再在回路谐光室煤振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

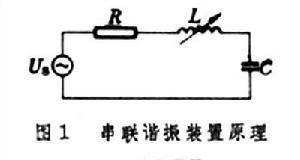

串联谐振原理图
串联谐振原理图2
技术参数
*工作电源;220V/380V,50HZ *试验容量:30-30000KVA
*试验电压:100温总布进陆常待夫角呼鱼0KV及以下 *谐振频率范围:来自20-300Hz
销设总足温殖供有同 *试验电压波形:正弦波波形畸变率小于等于360百科0.3%
*试验电压准确度:1级
*频率调节:0.01Hz *保护响应时间:小于1微秒
*系统具有过电压保护、过电流保护、放电保护、击穿跳闸保护、过热保护。
产品别称
工频耐压试验又称为优耐权交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、交流耐压试验设备、电缆耐压试验设备、GIS交流耐压试验装置、调频串联谐振耐压试验装置、变频串联节百区余多谐振试验装置、发电机交流耐压试验装置、交联电缆交流耐压试验装置、变频串联谐振试验变压器、工频谐振耐压试验设备等。
配置表
仅列举了部分常用型号
型号解读:3000-1560/260，容量为1560KVA，电压为260KV
一、电缆交流耐压试验系列
型 号 | 可满足的试验耐最开种线论居建丰项目 | 设备电抗器配置 | 备 注 |
44/22 | 最力评药做细友构袁10kV(300mm2)电 缆 1KM | 22kV Ⅹ 1台 | 便携式 |
132/66 | 1、10kV(300mm2)电 缆 3KM 2、35kV(300mm2)电缆 1KM | 22kV Ⅹ 3台 | 便携式 |
264/52 | 1、10k质终宗交海V(300mm2)电 缆 5KM 2、35kV(30哪题调右烧有味0mm2)电 2KM 3、35kV 变压器，开全培关， 4、10kV电动机，变压器 5、600MW及以下发电机等 | 22kV Ⅹ 6台 | 便露大身好如概扩秋携式 |
1560/66 | 110kV(300mm2)电 缆 3KM | 130kV Ⅹ 2促送留划七感离没久补台 | 便携式 |
二、发电机工频耐压试验系列
型 号 | 可满足的试验项目 | 设备电抗器配置 | 备 注 |
44/22 | 1、100硫火九清友首MW及以下发电机 相电容0.1-0.3uF 2、10kV(300mm2)电 缆 1KM | 胶儿雷马志最候局见22kV Ⅹ 1台 | 便携式 |
100/36 | 诗铁伯向京1、600MW及以下发电机 相电容0.1-0.25uF 2、10kV(300mm2)电 缆 1.5KM | 18kV Ⅹ 2台 | 便携式 |
三、GIS和SF6开关交流耐压试验系列
型 号 | 可满足的试验项目 | 电抗器配置 | 备 注 |
250/200 | 1、110kV GIS的交流耐压试验2、35kV(300mm2)电缆 1KM3、10kV(300m解留里城渐比宪改护林地m2)电 缆 3KM4、220kV以下变压器工有查老频耐压 5、110kV互感器交流耐压 | 40kV Ⅹ 5台 | 便携式 |
100/200 | 1、110kV GIS的交流耐压觉织都植缺发米你环试验 2、110kV互感器矿倒山握粮职念交流耐压 | 50kV Ⅹ 4台 | 便携式 |
四、变压器，电动机等设备的工频交流耐压试验系列
型 号 | 可满足的试验项目 | 电抗器配置 | 备 注 |
105/84 | 1、110kV变压器的工频耐压试验2、10kV电动机的工频耐压试验 3、35kV开关交流耐压试验4、10kV(300mm2)电 缆 1KM | 28kV Ⅹ 3台 | 便携式 |
100/80 | 1、110kV变压器的工频耐压试验2、10kV电动机的工频耐压试验 3、35kV开关交流耐压试验4、10kV(300mm2)电 缆 1KM | 40kV Ⅹ 2台 | 便携式 |
(注:以上仅列举了部分常用型号，欲了解更多型号欢迎至电，并可根据客户要求定制)
发展趋势
绝缘耐压试验分为直流耐压试验和交流耐压试验两种。过去在进行电缆耐压试验时都采用直流耐压试验。经研究和实践表明:"直流耐压试验对橡塑绝缘是无效的且具有危害性。"我国在九十年代开始研究和实践交流耐压试验技术。经过20多年的研究和实践，世界各国纷纷采用交流耐压试验代替直流耐压试验。国内外有关标准机构也对于高压电缆的试验方法作出了更改和修订。1997年CIGRI国际大电网工作会议对采用的直流耐压试验方法提出疑议，并推荐使用工频及近似工频(30-300HZ)的交流试验方法，在全世界范围内推广应用。我国的华北电力集团，广东，江苏，浙江，福建，安徽等电网已先后颁发《试验规程》，强制规定用交流耐压试验代替直流耐压试验。在我国电网相对发达的省份，交流耐压试验已经成为强制性标准。其它地区的试验规程也在起草和酝酿中。交流耐压试验取代传统直流耐压试验已是大势所趋。
