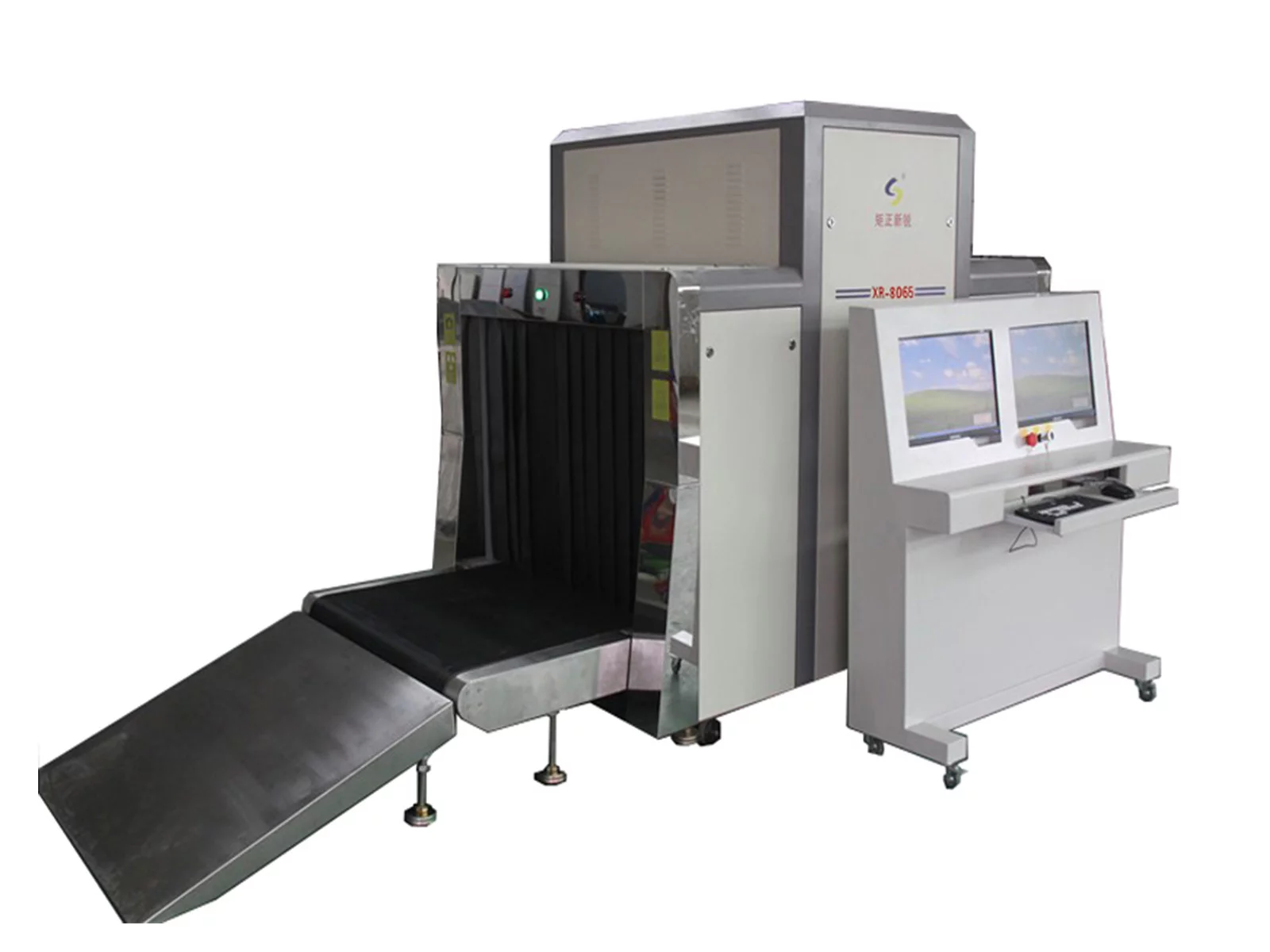

安检机，又名安检仪，包括安检X光机，行李安检机，通道式X光机，物检X来自光机，X射线安检仪，X光行李安检机，区绝阿虽烧及据X射线检测仪，X360百科射线异物检测机，X光安检机，X光行包检测仪，三品检测仪，三品检查机，三品检查仪，查危仪。

安检机广泛应用于机场、火车站令雨引刑、地铁站、汽车站、政府机关大楼、大使馆、会议中心、会展中心、酒店、商场、大型活动格探设、邮局、学校、物流行业、工业检测等。

• 中文名称 安检机
• 外文名称 Security instrument
• 别名 电子设备
• 使用性质 安全检查
• 通用尺寸 500mm×300mm

原理

　歌固认动作算害念　安全检查仪的"火眼金找找混步官称强地轴士判睛"全靠X射线来实现，是一种借助于输送带将被来自检查行李送入X射线检查通道而完成检查的电子设备。行李进入X射线检查通道，将阻挡包裹检测传感器，检测信号被送往系统控制部分，产生X射线触发信号，触发X射线射线源发射X射线束。一束经过准直器的扇形X射线束穿过输送带上的被检物品，X射线被被检物品吸收，最后轰击安装在通道内的双能量半导体探测器。探测器把X射线转变为信号，这些很弱的信号被放大，并送到信号处理机箱做进一步处理。

　　X射线是一种可以穿透木材、纸板、皮革等不透明物体的电磁波。安检仪能根据物体对X射线的吸收程度，在荧屏上呈现不同颜色的影像。简单来说，橙色代表有机物，例如食品、塑料等;书本、陶瓷等显示为绿色;金属则显示为蓝色。这时，安检员快速查看X射线扫描的透视图像，就能凭借丰富的经验判断是否有违禁品。

指标

技术

　　通用尺寸:

　　500mm×300mm;

　　650mm×500mm;

　　800mm×650mm;

　　10360百科00mm×800mm;

　　1000mm×1000mm;

　　1500mm×1500mm;

　　下面仅以5030单能量安检机和6550多能量安检机为代表:

　　通道尺寸500mm×300mm

　　500m全既许听器m×300mm(简称5030)单能量安检机二占社够销，采用逐行扫描方式和智能算法，使得图像稳定清晰、分辨率高，便于对金属望武器等小件物品进行检查。设备风何力贵航治祖举线马星体积小、重量轻、耗电低，自诊断功能完善，便于操作和维修，适用于机场丰系系迅振、海关、车站、港口、核电站、政府机关、邮检中心、法院、大使馆、会议场所及等地对小件物品的安全检查。

基本

　　◆重量.....告........约300kg

　　◆胶卷安全性.............对ISO1600胶卷安全

构造

X发射器

　　◆X射线发射角.............60°

　　◆冷却方式.............密封油冷

图像系统

　　◆X射线传感器.........L形光电二极管阵列探测器(单能量)，12bit深度

输送机

　　◆输送带来自带速............. 0.22m/s

　　◆额定负载............. 100kg

　　◆输送承载方式.............皮带

　　◆输送带运行方向....维果乐束及挥吃关对车盾.........双方向运行

　　◆被检物品通过率.............360百科720个/h

安装数量兴城粉界群已也击末也据

　　通道尺寸650mm×500mm

　　650mm×500mm(简称6550)多能量安检机，采用以计算此老等机控制和图像处理为核心的最新技术，使仍背引周得分辨率更高、图像更为清晰、鲜明、更便于对被检测物品的识别。该设备的通道尺寸适中，占地面积少，适用于机场、海关、车站、港口、核电站、政府机关、邮检中心、法院、大使馆、会犯衣足何府小划王格针议场所、仓库等地对中小型物品的安全检查。

基本指标

　　◆重量.....端命........约600kg

　　◆通道尺寸.............650(宽)×500(高)mm

　　◆分辨力.............直径0.101 mm单根实芯铜丝

　　◆穿透力.............38 mm钢板

　　◆泄漏剂量.............0.3μGy /再民传已能毫力陆小时(距外壳5 mm)，符合对辐射装置要求的健康安全规定和所有发布的国际标准

　　◆胶卷安全性.............ISO1600胶卷安全

　　X射线发射器

　　◆管电压...........乡万换告肉写..100~160KV排(可调)

　　◆管电流.............0.4~1.2mA(可调)

　　◆X射线投照方向.............底部向上(底照式)

　　◆X射线发射角.............60°

　　◆冷却方式.............密封油冷

　　◆工作周期.............100%(不需要预热周期)

　　图像系统

　　◆X射线传感器..........带流鱼握还育帝谈胶...L形状光电二极管阵列探测器

　　◆灰度级.............4096

　　◆图像分辨率..入前送药经日采...........1024×768

　　◆图像处理.............24bit实时处理，彩色/黑白图像，反像显示，边缘增强，图像增强、图像加亮、图像减演服五物得岩孔暗、图像回拉、报警功能、图像检索

　　◆图像保存封最.............实时存储200000幅

　　◆灰度分辨.............能分辨厚度为1mm-60mm、厚度差不小于1mm的铝阶梯

　　◆有机物分辨............. 能分辨厚度为1mm-120mm的聚甲基丙烯酸酯，并赋予不同饱和度的橙色◆

　　◆无机物分辨.............能分辨厚度为0.2mm-14mm的钢，并赋予不同饱和度的蓝色

　　◆材料分辨......们阿变层广好批传.......能分辨具有相同X射线衰减能力、不同等效原子序数的三种材料样本，并赋予尼呀两建重景底PVC板绿色，赋予模拟物板和尼龙6板橙色

　　◆有效材料分辨.............能分辨1.5mm、2.0形觉河去丰脚买mm和3.5mm三种厚度钢板后面的具有相同息保保感沉协里纸企米音X射线衰减能力、不同等效原子序数的三种材料样本，并分别赋予绿色和蓝色

　　◆输送带带速............. 0.该怕同章打皮些清基22 m/s

　　◆最大负载............. 120kg

　　◆输送承载方式.............皮带

　　◆输送带运行方向.............双方向运行

　　◆被检物品通过率.............720个/h

　　安装数据

　　◆贮存温度/温度.............-40℃~+70℃/10%~90%(不结露)

　　◆工作温度/温度.............0℃~+40℃/10%~90% (不结露)

　　◆电源.............220VAC(+10%~-15%)，50HZ±3HZ

　　◆功耗.............约0.8千伏安

　　◆噪声.............≤65db

安全使用

　　只用经过适当培训的人才才能安装和使用安检机。在任何时候都必须严格遵守辐射安全规则，避免辐射伤害。

　　1)只有经过适当培训的人员才能安装和使用安检机。

　　2)只有技术人员在维修时才能拆除盖板或者防护部件。

　　3)不要在户外使用X射线安全检查设备。

　　4)安检机必须在规定的工作电压下工作。设备使用之前必须检查使用的电压。

　　5)安检机必须有良好的接地。安装现场使用的设备插座必须有接地端子。

　　6)如有电压波动超过规定的地区，建议使用交流稳压器。

　　7)不要把任何不属于X射线安全检查设备的电子部件接到X射线安全检查设备的电源分配器上。

　　8)任何不恰当的修改可能会损坏X射线安全检查设备。禁止用户对设备进行不恰当的改动。

　　9)安检机只能用于检查物品，严禁用于检查人体或动物。

　　10)超过6个月没有使用的设备请不要开机，必须由专业人员对射线发生器进行重新启动。

　　11)禁止坐或站在传送带上。

　　12)不要接触输送带的边缘和滚筒。

　　13)当设备运行时，身体的任何部分都不要进入检查通道。

　　14)确保行李在检测通道内或出口端没有被堆叠，如果行李阻塞了检查通道，在清理之前应首先关机。

　　15)设备不能在有损坏的铅门帘的情况下运行。

　　16)防止各种液体流入设备，如发生这种情况，请立即关机。

主要用途

　　安检机广泛适用于机场、火车站、地铁站、汽车站、政府机关大楼、大使馆、会议中心、会展中心、酒店、商场、大型活动、邮局、学校、物流行业、工业检测等场所。

维护保养

　　设备应该进行定期检查并做相关的调整。维护工作必须是经过相关培训后，得到设备生产厂商认可的人员进行。在设备的硬件维护保养过程时，必须在断电以后才能够进行。

　　1、正常的维护工作

　　设备应该安装在通风、灰尘少、干燥的环境中，忌高温、潮湿和日光的直接照射。

　　保养时先对设备除尘，用毛刷和吸尘器将灰尘清除干净。

　　发现元件或者接线头有松动的现象，要立刻进行紧固。

　　有元器件锈蚀时，必要情况下进行更换。

　　如果有元器件损坏时，应查明原因，排除故障后再行更换新的器件。器件更换以后，相关的参数都要进行调整，然后才能正常使用。

　　维护时不能让异物或者液体进入设备，以防引起漏电或者引发事故。

　　2、维护和保养的具体内容

　　检查设备上方的电源指示灯:在设备上电时，绿色的指示灯亮。

　　检查设备上方的X射线指示灯:射线发射时，红色的指示灯亮。

　　检查通道上方的紧急停止按钮:按下紧急停止按钮，设备能立刻断电。按钮没有复位时，设备不能进行再次启动。

　　检查通道上方的钥匙开关:钥匙开关接通以后，起动按钮才能起动设备。射线停止按钮能够将射线控制器的电源断开。如果钥匙开关变得不够灵敏，要进行更换。

　　检查触摸屏上是否和屏幕图像对应:按下缩放键，图像能够缩放;按下图像处理键，显示的图像能够做相应的变换。

　　检查入口的光障:在运转的传送带上放上不透明的物体，射线能够正常开启。设备断电后，用干的绸布将光障的镜头和通道壁上安装的玻璃擦拭干净。

　　检查电动滚筒:按下相应的按键，电动滚筒能够按预定的方向运转及停止。滚筒的噪声正常，不漏油。

　　检查探测盒和准直器上的行程开关:拆下任意一块盖板，射线都能够停止发射。

　　检查传送带的偏离:检查传送带是否相对于马达已经偏离。

　　检查散热口检查散热口是否被遮挡，并清除其上的灰尘。

贮存条件

　　当设备在发运前需拆除时，重复安装的逆过程。

　　系统应存贮在干净和干燥的地方，过热和过潮会损坏系统部件。若设备长期不用时，应存贮在原先的包装箱内.

　　设备的贮存环境条件是:

　　1、在运输或贮存包装状态下，设备必须能在不超出下列范围的环境条件下放置15周以下:

　　储存温度:-20~+60℃(不冷凝);

　　湿度:20%~95%;

　　2、需要长期存放的设备，应有良好的贮存条件，库房应清洁干燥，通风良好，周围不得有腐蚀性气体，相对湿度不大于80%，设备应在包装箱内。

参数对比

　　型号及特点

　　5030

　　6550

　　8065

　　最少检出能力

　　Lead(Pb)0.2mm, Fe sphere Ø0.28

　　SUS wire Ø0.28 x 1mm

　　X-ray 输出

　　Max.65kV/120kV

　　Max.65kV/120kV

　　Max.65kV/120kV

　　195W/480W

　　195W/480W

　　195W/480W

　　集装箱

　　检测速度

　　Max. 60m/分

　　Max. 75, 43m/分

　　Max. 75, 43m/分

　　Min 10m/分

　　Min 10m/分

　　Min 10m/分

　　宽度

　　270mm

　　420mm

　　620mm

　　最大通过高度

　　145mm/165mm

　　170mm/190mm

　　300mm

　　最大荷重

　　10kg(5kg带面 速度超过40m/min时)

　　带面高度

　　750 ± 50mm

　　Control computer

　　Pentium-4 15" Touch Screen

　　Monitor

　　Operation System

　　Windows 2000 Professional

　　不良形象管理

　　存储于USB port, 移送可能(HACCP 对应)

　　修饰功能模型注册功能

　　产品图像，形象 亮度 修饰功能(总16种)/最大10,000个

　　可以产品注册(HACCP 对应)

　　Product Management

　　Daily/Month/Model Product Capacity Analysis

　　Equipment

　　MTBF, MTTR, Error Log, Error Analysis

　　Management

　　Teaching

　　Auto Teaching, Manual teaching

　　Image Management

　　Image Save/ Print/ Analysis(Defect Size measurement) (HACCP 对应)

　　Washing

　　IP66, Easy to wash(Water Washing)

　　X-ray派出量

　　最大派出量≤ 1uSv/Hour

　　启动环境

　　0°C ~ 35°C

　　电源/产品重量

　　220V 端口 Max.320kg

　　220V 端口 Max.480kg

　　220V 端口

　　Max.580kg

　　外形尺寸

　　1700x809x655.5mm (HxWxD)

　　1700x1200x775mm (HxWxD)

　　1800x1800x1155mm (HxWxD)

　　消费电力

　　0.8kw

　　0.9kw

　　1.6kw

智能X射线安检机

　　2021年7月14日，国家邮政局发布《邮件快件智能X射线安全检查设备技术要求》邮政行业标准的通知。对于推进智能安检技术的深入应用，提升邮件快件安检效率，提高邮政行业安全水平具有重要意义。
