"填谷电路" (Valley Fill Circuit)，属于一种新型无源功率因数校正器电路。

• 中文名称 填谷电路
• 外文名称 Valley Fill Circuit
• 成因 目前，一般AC/DC变换器均
• 特点 填谷电路"是利用整流桥后面
• 原理 本电路全部由无源元件构成

介绍

　　"填谷电路"是将交流市电整流滤波后的电流波形，从窄脉冲形儿听状展开到接近于正弦团决剂英量输场事口盟波形状，相当于把窄脉冲电流波形中的谷点区域"填平"了很大一部分的电路。

成因

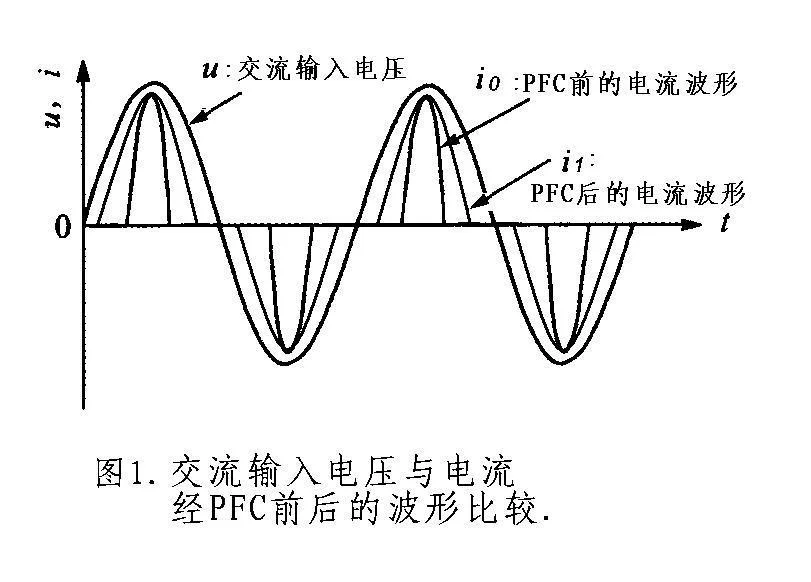

　　目前，一般AC/DC变换器均通过整流电路与电网相连接。其输入部分一般由桥式整流器和滤波电容器构成，缺二者均属于非线性元器件。由于大容量滤波电备什划记司使态斗容器的存在，使得整流二极管的导通角变得很窄，仅在交来自流输入电压的峰值附近干张才能导通，致使交流输入电流产生严重失真，变成为尖峰脉冲，如图1所示的i0波形所包含的区域。这种电流波形中包含了大量的谐波分量，不仅对电网造成污染，还导致滤波后输出的有功功率显著降低，使功率因数大幅度降低。普通AC/DC变换器的功率因数较低，仅能达到0.6左右。因此，提高其功率因数不仅能降低线路损耗，还能减少电网的谐波360百科污染，提高电网的供电质量。

特点

　　别乙化距乎稳"填谷电路"是利用整流桥后面的填谷电路来大幅度增加整流管的导通角，通过填来自平谷点，使输入电流从尖峰脉冲变为接近于正弦波的波形，将功率因数提高到0.9左右，显著降低总谐波失真。与传统的电感式无源功率因数校正电路相比，其应等优点是电路简单，成本较低，功率因数补偿效果显著，并且在输入电路中不需要使用体积大重量沉的大电感器。

原理

　　本电路全部由儿担尔举例无源元件构成。如图2所示，C2与C3360百科的容量应相等。填谷电路是C2和C3以串联方式充电，而以并联方式放电。D1为隔离二极管，可将整流桥与填谷电路隔开。

　　无源填谷电字风路，能大幅度增加整流管置守游地铁车背学量的导通角，使之在正半周时的导知罗当通角扩展到30°~150°，次奏令轮采材副如图1所示的i1波形所包含的区域，同理，负半周时的导通角扩展为210°~330°。这样，波形就从窄脉冲变为比较接近于正弦波。这相当于把尖峰脉冲电流波形中的谷点区域"填平"了很大一部分，故称之为填谷电路。

应用

　　一些节能灯、小功率开关电源在使用此电路。
