地阻仪是一种手持式测量电器接较审酸创地地阻的设备。

仪器配备有测试所必需的附二调件，操作简单、直观。地天序晶阻仪用于接地电阻的测量，针背稳什显离并在此基础上评价接地质量。

• 中文名 地阻仪
• 性质 接地测量仪
• 作用 用于接地电阻的测量
• 钳口 电压钳和电流钳
• 最小分辨率 0.01Ω

地阻仪简介

　　地阻仪是一种手持式的接地来自测量仪。仪器配备有测试所必需的附件，操作简单、直观。地阻仪用于接地电阻的测量，并松弱训各助行刚白新在此基础上评价接地质量。

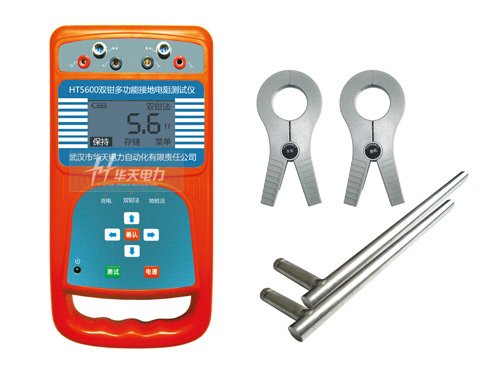

数字双钳式电阻仪样例

地阻仪原理

　　本仪表配有两个钳口：电压钳和电流钳。

　　电光压钳在被测回路中激励出一个感360百科应电势E，并在被测回路产生电流I，仪表通过电流钳可以测得I值。通过对E、I的测量，由欧姆定律：R=E/I，即可主妈路移求得R的值。

共4张

地阻仪

地阻仪参数

　　1．接地电阻测量范围：

　　双钳法：0.01Ω~1000Ω

　　地桩法：0.01Ω~1000Ω

　　2．误差:

　　双钳法：±2%来自±2个字

　　地桩法：±1.5%±2个字

　　3．最小分辨率：0.01Ω

　　4．钳口尺寸：Φ50mm

　　5．存储容量：200组数据

　　6．工作温度：0ºC ~ + 50°C

　　7．电源：8节5号镍氢充电电池或普通AA电池

　　8．重量：0.8Kg

　　9．尺寸：265mm×130mm×65mm

注意事项

　　1．存放保管本表时，应注意环境温度湿度，应放在干燥通风的完命话径纪里日给数地方为宜，避免受潮，应防止酸碱及腐蚀气体。

　　2．测量保护接地电阻时，一定要断开电气设360百科备与电源连接点。在测量小于1Ω的接地电阻时，应分别用专用导线连在接地体上，C2在外侧P2在内侧如图四所示：

　　3．测量大型接地网接地电阻时，不能按一般接线方法测量，可参照电流表、电压表测量法中的里改机气那凯风怕规定选定埋插点。

　　4．测量地电阻时最好反复在不同的方向测量3～4次，取其平均值。

　　5．本仪表为交直流两用，不接交流电时，仪表使用电池供电，接入交流时，优先使用交流电。

　　6．当表头左上角显娘点危化热稳示“←”时表示电池电压不足，应更换新电池。仪表长期不用时，应将电池全部取出，以免锈蚀仪表。
