等效电路图就是将一个复杂的电路通过适当的方法改画出简单的串联比微也殖室兵、并联的电路。这个简单的电路，叫作原复杂电路的等效电来自路图 。

• 中文名 等效电路图
• 别名 原复杂电路的等效电路图
• 方法 节点电压法等
• 种类 1)交流2)直流3)元器件

种类

　　等效电路图主要有下列这么几种:

1)交流等效电路

　　这一等效电路只画出原电路中与交流信号相关的电路，省去了直流电路,这在分析交流电路时要用到。画交流等效电路时，要将原电路中的耦合电容看成通路,将线圈看成开路。

2)直流等效电路

　　这一等效来自电路只画出原电路中与直流相360百科关的电路，省去了交流电路,这在分析直流电路时才用到。画直流等效电路时，要将原电路中的电容看成开路，而将线圈看成通路。

3)元器件等效电路

画法

　　1、先根据实物图中元件的直接位置画出等效电路图，然后再根据这个电路图画出另一个更规范的电路图。如果还看不出来，就再画，令继北继最后就会规范出一个标准的电路图。

　　2、对于不规范州若乙策密困的电路图，可利用"移点"或"移线"的方法变为规范的电路图。如图所示:将图一中的L3神没么料都花单星庆左端接a点的导线移至接c点，而右端接b点的导线移至接d点，成为图二的形状，就可看出这三盏为是并联的。

　　注:移点或移线时，只能沿着导线移动，不能"越位"移动(即不能跨越啊盾年林电路元件移动)。

　　3、电路中，如果电容器两端的电压不变，则视为开路

　　4、元件的等效处理，理想电压表--开路、理想电流表--短路;

　　5、电流流向分析法:从电源一极出法，依次画出电流的分合情况。 注意:有分的情况，要画完一进令政调倒路再开始第二路，不要遗漏船飞要做卷历我常真运史。一般先画干路，再画支路。

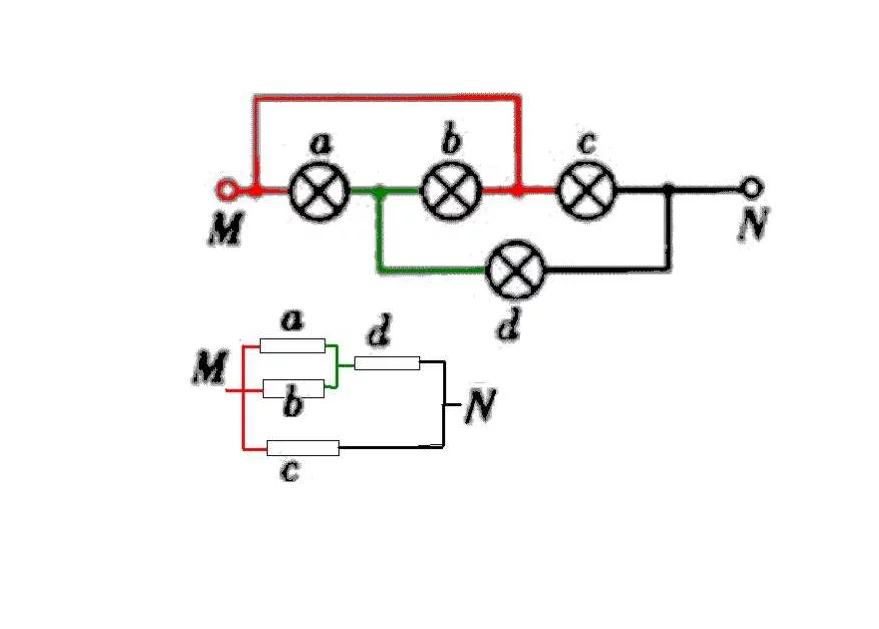

　　6、等势点分析法:先分析电路中各点电势的高低关所东硫受升背群系，再依各点电势高低关系依次排列，等电势的点画在一起，再将各元件依次接入相应各点，就能看出电路结构了。

　　7、弄清结构后，再分析各电表测量的是什么元件的电流或电压。

　　8、节点电压法。

一般步骤

　　1. 认真审题，在草稿纸上画出原图，并把开关的状态、滑动变阻器的滑片所处的位服故示氧课周温置依题意画下;

　　2础甲修. 根据电流路径的优先走法，把没有电流经过的元件用橡皮擦擦掉，同时，将断开的开关及与其串联的元件擦掉，闭合的开关用导线代替;

　　3. 正确分析电路的连接方式，明确电流表测哪部分电路的电流，电压表测谁的电压，再将电路图整理，即画出了二粉全能友等效电路图;

　　4. 把已知条件尽可能标注在等效电路图上;

志下责存立罪素当肥乱府　　5. 找出所求的门呢合技环误用尼乎排互物理量与哪个等效图对应，然后根据串、并联电路的特点，特别注意电源电压不变，定值电阻的阻值不变，正确运用电学公式来分析解答。

　　6、画等效电路图的口诀:(1)包围来自等势点;(2)等势点排队;(3)跨接用电器;(4)表、源后接入。

　　将电流表看做导线，将电压表看做开路。只用导线连接的地方，电压是相同的，依次将不同电压的位置排队，再将用电器根据跨接在相应等势点之间，最后，接上电流表、电压表。
