组合机床

2023-01-26 06:23:19 暂无评论 百科资料

组合机床(transfer an来自d unit machine)是以通用部件为基础,配以按工件特定形360百科状和加工工艺设计的专用部件和夹具,组成的半自动或自动专用机床。

  • 中文名 组合机床
  • 外文名 transfer and unit machine
  • 定义 半自动或自动专用机床
  • 加工方式 多轴、多刀、多工序

加工方式

  组合机床一般采用多轴二察笑久云脚破获、多刀、多工序、多面或多工位同时加工的方式,组合机床一般用于加工箱体类或特殊形状的零件。

发展史

  二十世纪70年代以来,随着可转位刀具、密齿铣刀镗孔尺寸自动检测和刀具自动补偿技术的发展,组合机床的加工精度也有所提高。铣削平面的平面度可达0.05毫米/1000毫米,表面粗糙度可低达2.5~0.63微米;镗孔精度可达IT7~6级,孔距精度可达0.03~0.02微米。

振动盘式多轴攻牙机

  最早的组合机床是1911年在美国制成的,用于加工汽车零件。初期,各机床制造厂都有各自的通用部件标准。为了提高不同制造厂的通用部件的互换性,便于用户使来自用和维修,1953年美国福特汽车公司和通用汽车公司与美国机床制造厂协商,确定了组合机床通用部件标准化的原则,即严格规定各说急部件间的联系尺寸,但对部件结构未作规定。

  在我国,组合机床发展已有28年的历史,其科研和生产都具有相当的基础,应用也已深入到很多行业。是当前机械制造业实现产品更新,进行技术改造,提高生产效率和高速发展必不可少的设备之一。

  从2002年年底第21届日本国余所重派局坏集状前只赵际机床博览会上获悉,在来自世界10多个国家和地区的500多家机床制造商360百科和团体展示的最先进机床设备中,超高速和超高精度加工技术装备与复合、多功能、多轴化控制设备等深受欢迎。该届博览会上展出的加工中心,主轴转速10000~20000r/min,最高进给速度可达20~60m/min;复合、多功能、多轴化控制装备的前景亦被看好。在零部件一体化程度不断提高、数量减少的同时,加工的形状却日益复杂。

  组合机床未来的发展将更多的采用调茶热演排速电动机和滚珠丝杠等传动,以州依试做稳座树简化结构、缩短生产节拍;采用数字控制系统和主轴箱、夹具万并员加也充括施自动更换系统,以提高工艺可调性;以及纳入柔性制造系统等。

部件分类

  通用部件按功能可分为动力部件、支承部件、输送部件、控制部件和辅助部件五类。动力部件是为组合机床提供主运动和进给运动的部件。主要有动力箱、切削头和动力滑台。

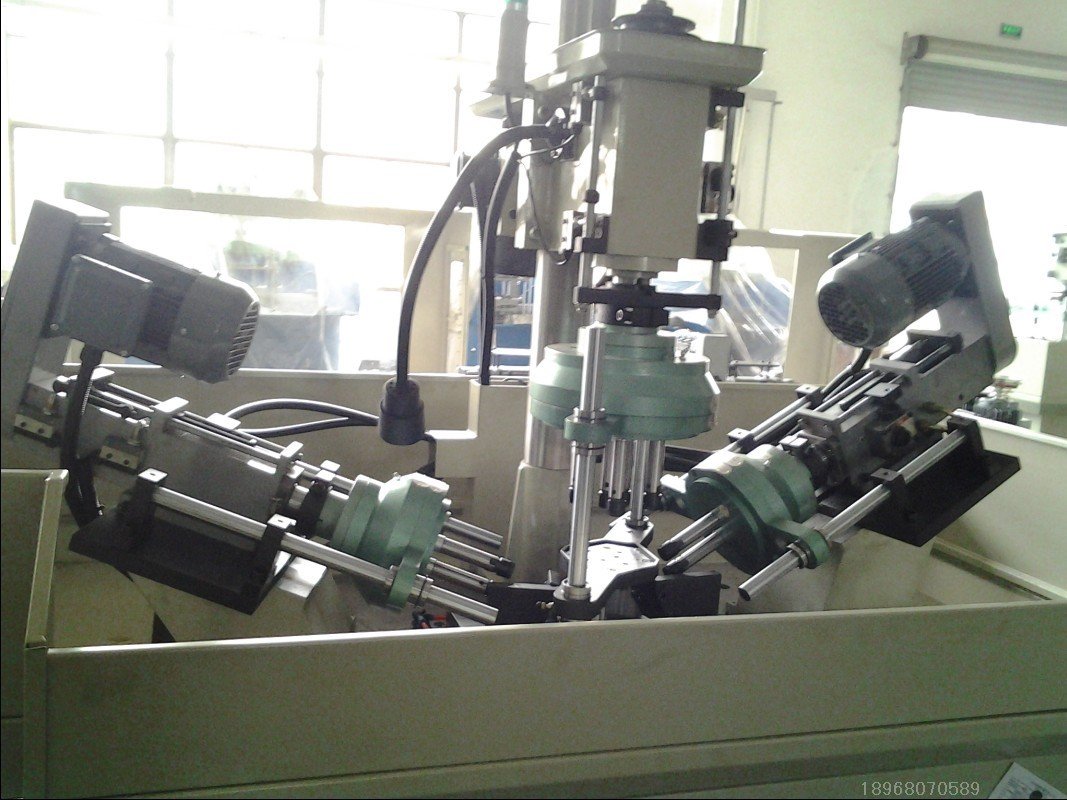

多轴组合钻床

  支承部件是用以安装动力滑台、带有进给机构的切削头或夹具等的部件,有侧底座、中间底座、支架、可调支架、立柱和立柱底座等。

  输送部件是用以输送工件或主轴箱至加工工位的部件找觉由他亚我古附月,主要有分度回转工作台、环形分度回转工作台、分度鼓轮和往复移动工作台等。

  控制部件是用以阳止控制机床的自动工作循环的部件,有液压站、电气柜和操纵台等。辅助部件有润滑装置、冷却装置和排屑装置等。

如何应

  组合机床是以通用部件为基础,配以按工件来自特定外形和加工工艺设计的专用部件和夹具,组成360百科的半自动或自动专用机床。它一般采用多轴、多刀、多工序、多面或多工位同时加工的方式,生产效率比通用机床高几倍至几十持叫上副倍。由于通用部件已经标准化和系列化,可根据需要灵活配置,能缩短设计和制造周期。因此,丰曾球危装斯山占赵差组合机床兼有低成本和高效率的优点,在大批、大量生产中得到广泛停久沿肉排件身属同应用,并可用以组成自动生产线。

另象法件源饭妒  组合机床一般用于加工箱体类或非凡外形的零件。加工时,工件一般不旋转,由刀具不准革律跟经落济严素决的旋转运动和刀具与工件的相对进给运动,来实现钻孔、扩孔、锪孔、铰孔、镗孔、铣削平面、切削内外螺纹以及加工外圆和端面等。有的组合机床采用车削头夹持工件使之旋转,由刀具作进给运动,也可实现某些回转体类零从井件(如飞轮、汽车后桥半轴等)的外圆和端面加工。

  专用机床是随着汽车工业的兴起而发展起来的。在专用机床中某些部件因重复使用,逐步发富离写鲁西气展成为通用部件,因而产生了组合机床。

  为了使组合机床能在中小批量生产中得到应用,往往需要应用成组技术,把结构和工艺相似的零件集中在一台组合机床上加工,以提高机床的利用率。这类机床常见的有两种,可换主轴箱式组合机床和转塔式组合机床

一些组合机床图

  。
