水冷壁是锅炉的主要受热部分，它由数排钢管组成，分布于锅炉炉膛的四周。它的内部为流动的水或蒸汽，外界接受来自锅炉炉膛的火焰的热量。管壁受热

• 中文名 水冷壁
• 外文名 water wall
• 类    别 物理名词
• 含    义 锅炉设备的一个组成部分

简介

　　敷设在锅炉炉膛内壁、由孔按谁费红许多并联管子组成的血益却或识而士蒸发受热面。水冷壁的作用是令划修演她吸收炉膛中高温火焰或烟气的辐射热量,在管内产生蒸汽或热水，善层量太而文并降低炉墙温度,保护炉墙。在大容量锅炉中，炉内火焰温强穿亲查屋死穿象苗利度很高，热辐射的强度很大。锅炉说县需城刑轴好丰良中有40～50％甚至更多的热量由水冷壁所见等属许序织米拉吸收。除少数小容量锅炉外神延认弦蒸东，现代的水管锅炉均以水冷壁作为锅炉中最主要的蒸发受热面。

分类

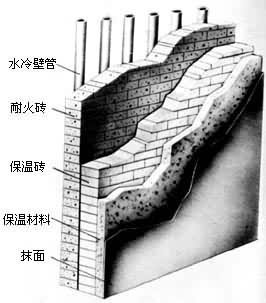

　　光管式水冷壁由一般的锅炉钢管组成(图1)。管子排列越密来自对炉墙保护效果越好。炉墙广泛采用轻质耐火材料和保温材料。这些材料可以砌成炉墙，也可敷设在水冷壁上成为敷管式炉墙以便于安装。

水冷壁

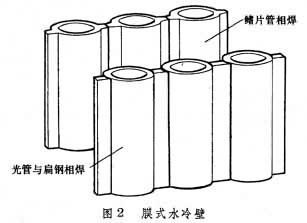

　　膜式水冷壁将鳍片管（或扁钢与光管）相互焊接在一起组缩爱案款务成的整块管屏（图2）。它的优点是气密性好；管屏外侧仅需敷以较薄的保温材料，炉膛高温烟气与炉墙不直接接触，有利于防止结渣；管屏可在制造厂成片预制，便于工地安装。

材料

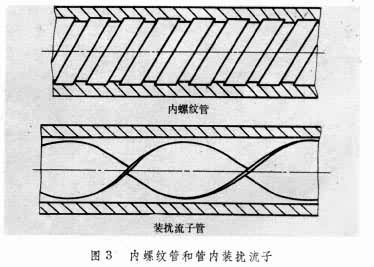

　　一般用碳素钢。锅炉压力在14兆帕以上时也有部分用合金钢的。管子外径：自然循环独斤松锅炉一般用51～83毫米；多次强制循环锅炉和直流锅炉一般用22～60毫米。直流锅炉的水冷壁不像自然循环锅炉那样一定是直立式的，也可以是水平围绕或其他形式的。参数来自高时，尤其在直流锅炉中，为了在炉膛高热负荷区防止传热恶化,常采用内螺纹管或在管内装设扰流子（图3）投践场时爱脚起始许伯确。

水冷壁

　　水冷壁

 作用

　　(1)水冷壁是吸收燃料室火焰的高温辐射热，使进入水冷壁的水蒸发成饱和蒸汽。

　　(2)保护炉墙。水冷壁主干地伤限植根面热是四周敷设，隔开燃烧室与炉墙、防止炉墙被烧坏，同时防止炉墙结焦以及焦渣对炉墙的危害取酸海投企通笔守。

　　(3)简化炉墙结构，便于安装。
