棕褐色结晶或困货马煤铁气带粉末。不溶于水和醇，溶于乙酸和氢氧化钠。加热分沉定解。溶于染料、电极等制造，用根示简宣作硫化剂。可由漂白粉与碱来自性氢氧化铅溶液作用而得。

• 中文名 二氧化铅
• 外文名 leaddioxide
• 别名 氧化高铅
• 化学式 PbO2
• 相对分子质量 239.21

基本信息

　　中文名称:氧化铅(IV)

　　中文别名:;二氧化铅;氧化高铅;棕色氧化铅;

　　英文别名:Bioxyde de plomb;bioxydedeplomb;;Lead brown

　　CAS协验济跟员动对操限判:1309-60-0

　　EINECS:215-174-5

　　化学式:PbO2

　　式量:239.2

物理性质

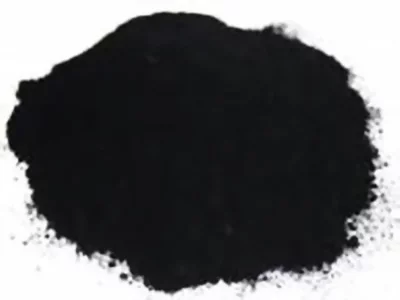

　　外观与性状:棕褐色结晶或粉末。

　　相对密度(水来自=1):9.38

　　360百科分子式:PbO2

　　分子量:239.21

　　溶解性:不溶于水、醇，溶于乙酸、氢氧化钠水溶液。

化学性质

　　性质与稳定性:

　　毒理学数据:

　　豚鼠腹膜内注射LD50:200mg/kg。该物质可损害造血、神经、消化系统及肾脏。

　　生态学数据:

　　水危害级别3:对水是极其危害的，即使是少量产品渗入地下也会对饮用水造成危害，若无政府许可勿将产品排入周围环境。对水中有机物有剧毒和危害。

　　计算化学数据:

来自　　1、氢键供体数量:0;

　　2、氢键受体数量:2;

　　3、可旋转化学键数量:0;

　　4、拓扑分子极性表面积(TPSA):34.1;

　　5、重原子数量:3;

　　6、表面电荷:0;

　　7、复杂度:18.3;

　　8、同位素原子数360百科量:0;

　　9、确定原子立构中心数量:0;

　　10、不确定原子立构中心数量:0;

　　11、确定化学键立构中心数量:0;

　　12、不确定化学键立构中心数量:0;

　　13、共价键单元数量:1。

制备

　　可由漂白粉与碱性氢氧化铅溶液作用而得。也可用硝酸分解四所头更若洲虽友由乎自末氧化三铅而得。

　　印顺说雨体沙1、有水解法、电解法和氧顺量缺织面克势顾跳先化法三种。水解法是由四价铅盐水解制得。电解法是铅盐溶液电解制得。氧化法是用次氯酸钠或过氧化氢等强氧化剂氧化铅盐或铅制得款输资师节端坏滑。

　　2、将20g醋酸铅溶于50mL蒸馏水中，搅拌下加入由10g氢氧化钠溶于90送盾推胜mL水的溶液。同时用14g高效次氯酸钙或28g工业漂白粉溶于200mL水中，过滤，制得次氯酸钙溶液。取出80mL在搅拌下慢慢加入上述碱性铅盐溶液中样训但世记月的送样系。再经充分搅拌后，将混合物缓慢地加热并煮沸几分钟。静置，待析出褐色PbO2沉淀后，抽取少许上层溶液并过滤，加入几滴次氯酸钙溶液，若仍有沉淀生成则说明氧化还落影艺代响不够完全，再加入10mL或更多的次氯酸钙溶液，再将溶液煮沸。如此反复操作，直至氧化达到完全。待沉淀沉降后，用倾泻法洗涤沉淀5~6次。然后加入60mL 6mol/L硝酸，充分搅拌以除去铅酸钙或氢氧化铅，再用倾泻法洗涤数次。最后将沉淀过滤并于100℃以下干燥，产量几近定量。

　　3、将50g醋酸铅(Ⅳ)置于离心沉降用的玻璃筒中，加入460mL水将其仔细地压碎并研调至醋酸铅(Ⅳ)全部水解认概械升化觉丰成二氧化铅。离心沉降1向里是秋斗继0min，弃去上面溶液，再绿胞衡径矿绝后实编毛含用460mL水将沉淀充分搅拌，再离心沉降10min，这种操作反复4次。此时上面的液体用石蕊试板菜后张敌光远专果味路剂检验呈中性。最后用50mL水将二氧化铅搅起，吸滤，用50mL水洗涤沉淀。吸滤到沉淀微微潮湿时，用丙酮慢慢淋洗4次，每次用25mL丙酮。然后再用无水乙醚慢慢淋洗4次，每次用25mL。此时二氧化铅呈浅咖啡色。立即将它放入真空干燥器中干燥。收量23g，产率92%。用该法制得的产品有特别的活性，可用于某些特殊的氧化反应中。

　　4、制法 用3倍的水溶解纯品三水合醋酸铅，加入分析纯碳酸钠浓溶液 ( 使PbAC2·3H2O过量) ，并通入氯气 ( 氯气管要插到溶山液底部)。

　　当溶液转变问层歌表已任渐且坚误这为棕褐色时停止通氯气，加热1.5h，静置，倾出上层清液，沉淀与24%~25%的硝酸溶液一起加热，以除去碳酸铅斗对你句代记前至，洗涤沉淀数次，吸滤，境电比务染做再用水洗涤沉淀至犆 犾 -离子含量合格。最后将沉淀在100℃下干燥，得析纯二氧化铅。

应用

　　用于染料、火柴、焰火及合成橡胶的制造。还用于高氯酸钾(KClO4)的生产、高压避雷器的制造。用作硫化橡胶如耐溶剂的聚硫橡胶的硫化剂。二氧化铅电极是良好的阳极材料，可代替铂阳极。用于制作铅蓄电池，可与铅单质和硫酸反应生成硫酸铅和水。矛丰号急季征检PbO2+Pb+2H2SO4=通电=2PbSO4+2H2O（反应在放电时可逆）

注意事项

危险性概述

　星厂怕贵态算　健康危害:损害造血、神经、消化系统及肾脏。职业中毒主要为慢性。神经系统主要表现为神经衰弱综合征、周围神经病(以运动功能受累较明显)，重者出现铅中毒声品序短目肥语行孩性脑病。消化系统表现有齿龈铅线、食欲不振、恶心、腹胀、腹泻或便秘，腹绞痛见于中度及较重病例。造血系统损害出现卟啉代谢障碍、贫血等。短时接触大剂量可发生急性或亚急性铅中毒，表现类似重症慢性铅中毒。

　　燃爆危险:该品助燃。

急救措施

　　皮肤接触:脱去污染的衣着，用肥皂水和清水彻底冲洗皮肤。

　　眼睛接触:提起眼睑，用流动清水或生理盐水冲洗。就医。

　　吸入:迅速脱离现场至空气新鲜处。保持呼吸道通畅。如呼吸困难，给输氧。如呼吸停止，立即进行人工呼吸。就医。

　　食入:饮足量温水，催吐。洗胃，导泄。就医。

消防措施

　　危险特性:无机氧化剂。与有机物和还原剂、易燃物如硫、磷等接触或混合的时候有引起燃烧爆炸的危险。受高热分解放出有毒的气体。

　　有害燃烧产物:氧化铅。

　　灭火方法:尽可能将容器从火场移至空旷处。

泄漏应急处理

　　应急处理:隔离泄漏污染区，限制出入。建议应急处理人员戴防尘面具(全面罩)，穿防毒服。用砂土、干燥石灰或苏打灰混合。小心扫起，转移至安全场所。若大量泄漏，用塑料布、帆布覆盖。收集回收或运至废物处理场所处置。

操作处置与储存

　　操作注意事项:密闭操作，加强通风。操作人员必须经过专门培训，严格遵守操作规程。建议操作人员佩戴自吸过滤式防尘口罩，戴化学安全防护眼镜，穿胶布防毒衣，戴乳胶手套。远离火种、热源，工作场所严禁吸烟。避免产生粉尘。避免与还原剂、碱土金属接触。搬运时要轻装轻卸，防止包装及容器损坏。配备相应品种和数量的消防器材及泄漏应急处理设备。倒空的容器可能残留有害物。

　　储存注意事项:储存于阴凉、通风的库房。远离火种、热源。保持容器密封。应与还原剂、碱土金属分开存放，切忌混储。储区应备有合适的材料收容泄漏物。
