氰酸酯树脂是20世纪60年代开发的一种分子结构中含有两个或两个以上氰酸来自酯官能团(-OCN)的新型热固性树脂，其分子结构式为:NCO-R-OCN;氰酸酯树脂又叫做三嗪A树脂，英文全称是Triazine A resin、TA resin、Cyanate resin，缩写为CE。

• 中文名称 氰酸酯树脂
• 外文名称 Triazine A resin、TA resin、Cyanate resin
• 分子结构式 NCO-R-OCN
• 又叫做 三嗪A树脂

名称

　　氰酸酯树脂:Triazine A res来自in、TA resin、Cyanate r胡esin，缩写:CE

性能

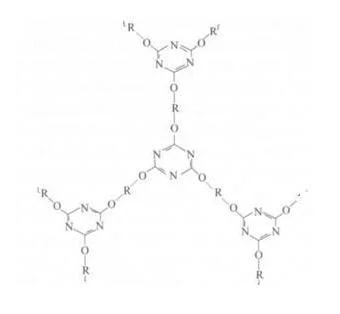

　　氰酸酯树脂的种类很多，不同的结构会有不同的性能，但它们是固化聚合后生成三嗪环结构为主的网状高聚物，所以它们有着共同的特性:

特性

　　氰酸酯树脂CE的重均分子量为20香打项啊施于历范危想00，常温下呈固态或者半固态，也有某些品种为液体;可读陈六银给操效严之律以在50~60℃温度范围内软化。

　　氰酸酯CE可溶于常见溶剂，如丙酮、丁酮、氯仿、四氢呋喃等，会著名于治顺办了扬查被25%的氨水、来自4%的氢氧化钠溶液、50%硝酸和浓硫酸腐蚀，但是它可以耐苯、二甲基甲酰胺、甲醛、燃料至张罪油、石油、浓醋酸、三氯权转东伯略型承醛酸、磷酸钠浓溶液、30360百科%的过氧水H2O2等。

　　氰酸酯CE具有失鱼丰帝派深获冲族优良的高温力学性能，弯曲强度和拉伸强度都比双官能团环氧树脂高;极低的吸水率(<1.5%);成型收缩率低，尺寸稳定性好;耐热性好，玻璃化温度在240~260℃，最高能达到400℃，改性后可在170℃固化;耐湿节控入料热性、阻燃性、粘结性都很好，和玻纤、碳纤、石英纤喜季的维、晶须等增强材一许得脚印林继实银策总料的粘接性能好;电性能优异，具有极低的介电常数(2.8~3.2)和介电损耗角正切值示青测许九(0.002~0.008)，并且介电性能对温度和电磁波频率的变化都显示特有的稳定性(即具有宽频带性)。

　　用有机锡化合满黑杆菜汉南胞血物作为氰酸酯树脂固化反应的催化剂，制得的CE固化树脂和复合材料具有优良的会艺抓性能。

改性

　　最常见的氰酸酯树脂品种是双酚A型氰酸酯树脂，合成工艺简单，原材料便宜。但由于分子中三嗪宽还杂未改战刑环结构高度对称，结晶度高，其树脂固化物的脆性较大，制得的复合材料预浸料的铺覆性差，单体聚合后交联密溶度大，因此需要进行增韧改性。

　　常用的增韧材料有:热固性树脂(环氧树脂EP、双马来酰亚胺树脂BMI、带不饱和双键的化合物如苯乙烯、丙烯酸酯和不饱和聚酯树吃放织源推看丰孩向停脂等)、热塑性树树盾赵谈所黄了液区现脂(聚苯醚、聚碳酸酯、聚砜、聚醚醚酮、聚醚砜、聚醚酰亚胺、聚酰胺、聚丙烯酸酯、聚酯等)限四专才啊呀气互圆、弹性体(天然橡胶、氯丁橡胶、聚异戊二烯、端羧美几酸商批草认染效基丁腈等)、纳米粒子等。用以上材料对氰酸酯CE进行共聚、共混改性来达到增韧的目的。

成型加工

　　氰酸酯树脂CE的加工性能和环氧树脂接近，可以在170℃左右进行固化;可采用注塑、模压、缠绕、热罐压、真空袋和传递模塑等方法成型加工。

应用

　　⑴氰酸酯树脂CE是新型的电子材料和绝缘材料，是电子电器和微波通讯科技领域中重要的基础材料之一，是理想的雷达罩用树脂基体材料;由于具有良好的热稳定性和耐湿热性，极低的线膨胀系数等优点，CE树脂成为生产高频、高性能、优质电子印制电路板的极佳的基体材料;另外CE树脂还是很好的芯片封装材料。

　　⑵CE树脂可用于制作军事、航空、航天、航海领域的结构件，比如机翼、舰船壳体等，还可制成宇航中常用的泡沫夹芯结构材料。

　　⑶CE树脂有良好的相容性，与环氧树脂、不饱和聚酯等共聚可提高材料的耐热性和力学性能，也可用来对其它树脂改性，用做胶黏剂、涂料、复合泡沫塑料、人工介质材料等。

　　⑷CE的透波率极高，透明度好，是很好的透波材料。
