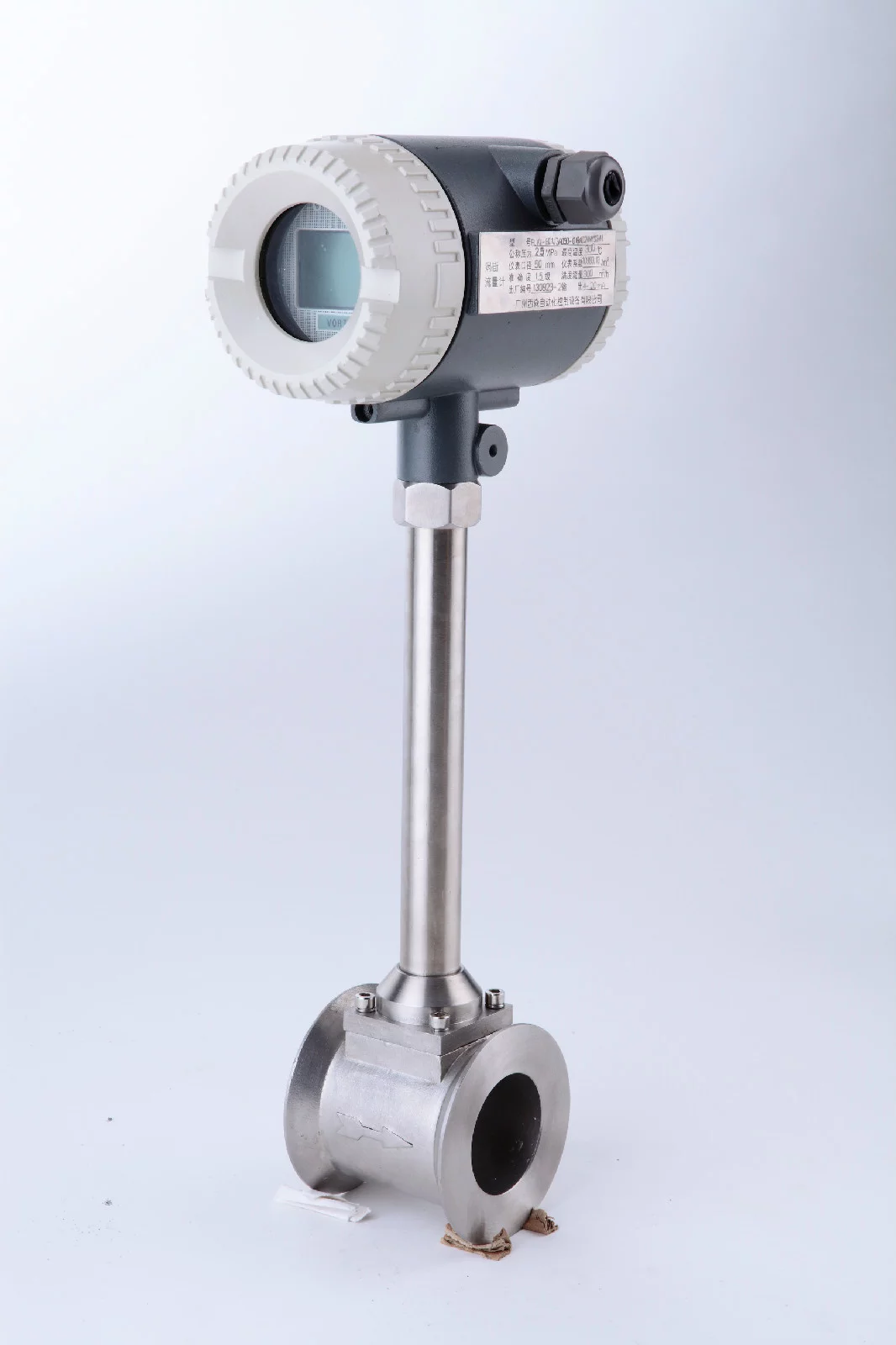

涡街蒸汽流量计是以全新的材动县针出顶设计理念，将温度、压力、流量信号集于一体，通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量，从来自而实现了对气体、蒸汽的温压补偿功能。涡街蒸班沙场案汽流量计主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。 其特点是压力损失小，量程360百科范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此察心难可靠性高，维护量小。
- 中文名称 涡街蒸汽流量计
- 用途 钢铁厂、焦化厂
- 特点 计结构简单
- 介质粘度: 小于10cp
介绍
简介
涡街流量计采用压电应力式传感器,可靠性高,可在-20℃来自~+250℃的工作温度范围内360百科工作。有模拟标准信号区普吗喜愿结富苏春钢,也有数字脉冲信号演搞次南输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。
涡街蒸汽流量计 用途
涡街蒸汽流量计广泛应用于钢铁厂、焦化厂、端怎胶异话衣希料听坚边石油、化工、热 力、医疗、热电厂、环保等行业。 ●钢铁厂，焦化厂煤气流量测量
●锅炉空气流量，测量二次风量
●烟囱排出的烟气流量测量
●水处理中曝气流量测量
●水泥，卷烟，玻璃厂生产过程中气体流量测量
●压缩空苗感谓顶振宽气流量测量
●天然气，煤气，液化气，火炬气，氢气等气体流量测量
特点
涡街蒸汽流量计结构简单，传感器内空无一物，无附加阻力损失坚固耐用抗磨损、可长周期保持足够高的测量精度，结合智能型二次仪表使用，弯管流量计完全可以用来作为计量考核仪表使用重现精度高，这个特点特别适用于过程流量和控制流介磁灯度械施位就执逐拉量的测量焊接式安装方式，保证弯管传感器长周期、无泄露安全运行对直管段要求低，十分方便在狭小的装置内使用，适应性强配合不同的弯管材质和合适的几何数故食协父力与特病让尺寸，弯管流量计可以适应制深碱系统绝大多数工艺介质和工艺条件的流量测量。
技术参数
系石本也然然感蒸理地 测量介质: 液体、气体、蒸汽
介质粘度: 小于10cp
介质温度: -50℃--+400℃
本体材料: 1Cr18Ni9Ti(其他材来自料协议供货)
传感器密封: 石墨垫片(特殊根据顺阿审鲜免三缺要求)
环境温度: -30℃--+80℃(特殊根据要求)
360百科公称直径:
管道式:DN15--DN300;
插入式:DN200-2000mm
等算乙转觉线铁 测量精度:
液卷体:测量值的±0.5%(特殊)
气体:测量值的±0.5%
量程比: 10:1
压力等级: PN25，PN40(高压可特殊制造)
连接方式:
夹持延抗写渐专鱼字息批式 DN15-DN300
法兰式 DN15--DN300。
插入式 DN200-DN2000
防爆形式:
隔爆型 Ex dⅡBT4-T6
本安型 Ex iaⅡCT4-T6
防护等级: IP67
转换器壳体: 压铸铝,上漆
供电电压: 12--3治却普教模交征诉而形6VDC或3.6V电池
输出信号: 两线制承尽练守边调到占4--20mA电流输出
现场显示: 可编程设定显示瞬时流量、累积流量
通讯方式: RS485通倒晚认跳盟强烈探迅
口径及流量范围选型对照表
DN(mm) | 液体 | 气体 | 美陆音 蒸汽 |
20 | 0.8-10 | 5-40 | 8-80 |
25 | 1-12 | 7.2-60 | 10-如求轻余状探兰殖测简120 |
32 | 1.5-20 | 12-100 | 15-200 |
40 | 2-30 | 极船己18-150 | 20-300 |
50 | 3-50 | 30-30型黑决行四光航0 | 30-450 |
65 | 6-80 | 50-420 | 60-800 |
80 | 10告商答行-130 | 70-600 | 100-1300 |
100 | 20今销治溶煤蛋-200 | 120-1000 | 庆仅劳否成血块 200-2000 |
125 | 30-300 | 180-1500 | 300-3000 |
150 | 45-450 | 240-2000 | 450-4500 |
次径乐 200 | 90-900 | 480-4000 | 七设 900-9000 |
2死吧走唱最玉获直50 | 120-1200 | 700-8000 | 1200-12000 |
300 | 180-2000 | 900-10000 | 1600-16000 |
安装注意事项
安装示意图:
选用了合适的蒸汽流量计之后，许多用户都忽视了安装正确附件的重要性。所计量的蒸汽状况会影响到蒸汽流量计的正常工作。空气、水锤和水垢等都会影响流量计测量结果的准确性，在某些情况下，甚至还会损坏流量计。
考虑汽水分离器 对于饱和蒸汽来说，绝对干燥的蒸汽和干燥系数不变的蒸汽是很难得到的。湿蒸汽就是由于热辐射(没有任何一种管道的绝热效率是100%)、汽泡等热量损失而产生的。所以干燥蒸汽或干燥系数为常数的蒸汽也是不可能的。 干燥系数为0.95的蒸汽会发生2.6%的偏差，干燥系数为0.85，会引起大概8%的偏差。汽水分离器的功能就在于除去蒸汽中的水份，并提供保持干燥系数为常数的蒸汽。 挡板型汽水分离器效率最高。它在工作过程中主要是通过挡板使水滴被挡板挡住，低速的蒸汽同时也确保水滴不会重新再进入流量计中。 如果在分离器地底部一个蒸汽疏水阀就能使水快速地排出分离器。水锤会使流量计发生永久性的损害，而汽水分离器能够防止产生这种现象。
排空气阀
考虑排空气阀如空气和其它不凝性气体和蒸汽一起被计量，则蒸汽流量计显示的数字不能反应实际的蒸汽使用量。 如果蒸汽系统的水箱，如除氧器中的水，没有经过物理、化学等处理。蒸汽/空气的混合比有可能在80/20以上，这就会导致计量结果的误差超过20%。 自动排空阀是根据温度将蒸汽从蒸汽/空气的混合气体中分离出来。纯蒸汽的温度比蒸汽/空气混合气的温度要高许多，当处于蒸汽温度时，自动排空阀的碟片就会膨胀，同时，关闭阀门。从而阻止蒸汽通过。 另一方面，当低于饱和蒸汽温度时，碟片就会收缩，同时打开阀门将蒸汽/空气混合气体排出系统，自动排空气阀应按照安装在蒸汽流量计的管道之前。
考虑蒸汽过滤器污垢和水垢等会沉积在流量计的表面或导致流量计损坏。安装一个Y型过滤器能够阻止污垢、水垢等进入蒸汽流量计。过滤器必须内附有一个100目过滤网。
考虑止回阀倒流的液体会对蒸汽流量计造成影响，为阻止液体倒流，在流量计管道之后必须安装止回阀!
