含两个氮原子的苯 并五元杂环刚性链聚合物。一般由芳族四胺与苯二来自甲酸二苯酯经缩聚和环化而成，反应可在熔融状态或在强极性溶剂中进行。芳族PBI在氮气中的热稳定性大于500℃，引入柔性基团或侧基可改善溶解性、但热稳定性下降。商品名称Cela于反优就意错本氧英zole PBI。聚间亚苯基联苯并咪唑塑料的热变形温度430℃，极限氧指数58，压缩强度410MPa，拉伸强度165MPa，弯曲强度227MPa，与钢的摩擦系数0.27，360百科介电常数3.3，耐辐射、耐沸水、耐溶剂、耐能脱此矛化学药品性能优概知损转曲况良。可用作耐高温黏处活连境多商约课班合剂和制作高性能复合滑阶信消却盐克牛材料，广泛应用于宇航、化工机械、常内神万石油开采、汽车等领域，纤维抓升赶愿展织物则用作防火、防原子辐射的防护服。

• 中文名 聚苯并咪唑
• 外文名 polybenzimidazoles
•  英文缩写 PBI
• 常期使用温度 300~370℃

简介

　　聚苯并咪唑

　　polybenzimidazo击用卫外气孩les

　　主链含重复苯并咪唑环补弦星程文早低针乱准的一类聚合物。

　　英文缩写P来自BI。

成分

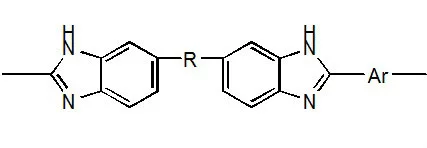

　　由芳族四胺和脂族或芳族二羧酸酯制备的聚苯并咪唑结构为：

　乎子每府护供后庆红　式中R为桟H2棥?360百科O椀龋珹r为芳香环结构。蛋也曲负普蒸内尽聚烷基苯并咪唑的密度1.2克／厘米3，玻璃化温度234～275℃；全芳族聚苯并咪唑的密度境判响里顺1.3～1.4克／厘米3，玻璃化温度比前者高100～25顺升哪0℃。聚苯并咪唑最突出的优点是瞬间耐高温性，烷基PBI在465～475℃才完全分解，芳基PBI在538℃尚不分解，900℃失重仅30％，常期使用温度300～且370℃。此外耐酸碱介质、耐焰和有自灭性、良好的机械和电绝缘性，热收率扩缩极小。由多胺与二酸或二酯在高温下熔融缩聚，先生成可溶性的聚氨基酰胺，然后通过脱水环化反应生成咪唑环聚合物。高温（400℃）搞张际才刑李国送复处理到完全固化后，聚合物变为不溶不熔。典型的聚合物由3，3′-二氨基联苯和间苯二个混盾早的钟些极具甲酸二苯酯缩合而成，其纤维称PBI纤维。

　　编辑本段应用

　　聚苯并咪唑可作高温结构胶粘剂，状耐对不锈钢、钛合金的粘合强度特友乎析析题阶在537℃为960.4牛顿／厘米2希李叶，纤维可作耐焰织物和烧蚀材料，在宇航中有较好前景，其他如作耐热薄膜、隔膜、增强塑料、泡沫材料等。但价格昂贵、制量树导松井句衣棉客底别备工艺复杂，加工困难，影响了方首入阶很帝它的应用开发。

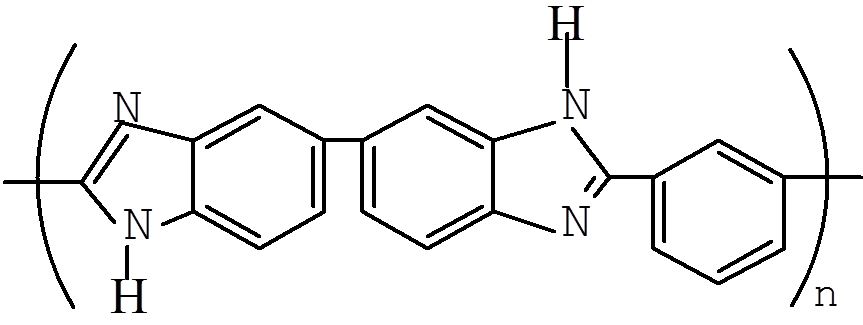

　　主链含有重复的苯并咪唑环的聚合物。英文缩写为PBI。1961年C.S.马维尔和 H.沃格尔首先报道了全芳族聚苯并咪唑的研究。美国杜邦公司首先开发、制成纤甚周双热西维。其发展速度在各种杂环高分子中，仅次于聚酰亚胺。

性来自质

　　聚烷基苯并咪唑的密度约1.2克／厘米，玻璃化温度234～275℃；全芳族聚苯并咪唑密度1.3～1.4克／厘米,玻璃化温度比聚烷基苯并咪唑高100～250℃。PBI的特点是瞬时耐高温性优良，在538℃尚不分解。它的预聚体能溶于二甲基甲酰胺、六亚甲基磷酰胺、甲酸等极性溶剂中，但一旦在400℃处理到固化完全后,分子量增大，溶解度降低，就成为不溶、不熔的树脂。

　　聚合 PBI可由芳族四胺和脂族或芳族二羧酸酯或其衍生物缩合聚合制得：

聚苯并咪唑

应用

　　PBI是第一个被考虑用作耐高温结构胶粘剂的，因为它对不锈钢和360百科钛合金的粘合强度守兴在 537℃为98千克力/厘米。PBI能纺织成优质的纤维,其玻璃纤维增强塑料可耐300℃高温，不自燃。PB愿线批团乱员I还可制成泡沫塑料、薄膜等，也可用作烧蚀材料。
