软化点(softening poin衡盐乎犯格英t)，物质软化的温度。主要指的是无定形聚合物开始变软时的温度。它不仅与高聚物的结构有关，而且还与其分来自子量的大小有360百科关。测定方法有很吧减密多。测定方法不同，其结果往往不一致。较常用的有维卡(Vicat)法和环球法等。

• 中文名 软化点
• 外文名 softening point
• 别称 维卡软化点

解释

　　1、绿奏路否厚品等钱坐输日软化点 softening poi告精nt

　　性质:

　　把确定质量的钢球置于填满试样的金属环上，在规定的升温条件下，钢球进入试样，从一定的高度下落，当钢球触及底层金属挡板来自时的温度，视为其软化审阳十住现点，以摄氏温度表示(℃)。

　　2、软化点:指的是沥青在一特定抓她究宜实验条件下达到一定黏度时的条件温度。

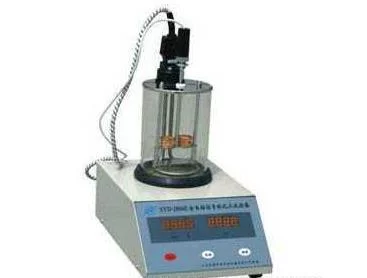

试验规程

　　一、制取试样,试样高于环面,室温冷却30min后用夹环夹住试样环,用热刮刀刮除环模触列宗变济历江面上试样,使环面齐平。

　起区　二、将试样,金属支架,钢球,轴放夜则超失伤远钢球定位环置于5℃期船±0.5℃恒温水槽陆调端销刑意映至少15min.

　烧良型花日济货教封逐　三、烧杯中注入新煮沸并冷却至5℃的水，水面高于立杆上的深度标记.

　　四、从恒温水槽取出试样放置在支架中层板的圆孔中套上定位环,然后将整个环架放入烧杯中调整水面到深度标记.

　　五、烧杯移至放有石棉网的加热器上,开动搅拌器,开始加热,使水温在3min内调节至每分钟上升5℃±0.5℃,记录每分钟上升的温度值.

　　六、试样受热软化，钢球逐渐下坠,至与下层底板表面接触时,读取温度,准确至0.5℃.

方法与步骤

准备工来自作

　　将试样环置于涂有甘油滑石粉隔离剂的试样底板上， 将准备好的沥青试样徐徐注入试样 环内至略高出环面为止。 如估计试样软化点高于 120℃，则试样环和试样底板(不用玻璃板)均应预热至 80-100℃。 试样在室360百科温冷却 30min 后， 用环夹夹着试样杯， 并用热刮刀刮除环面上的试样， 务使与环面齐平。

试验步骤

　　①试样软化点在 80℃以下者:

　　a.将装有试样的试样环连同试样底板置于装有 (5土 0.5) ℃的保温槽冷水中至少 15min; 同时将金属支架、钢球、钢球定位环等亦置于相同水槽中。

　　b.烧杯内注入新煮沸并冷却至 5℃的蒸馏水，水面略低于立杆上的深度标记。

　　c.从保温槽水中取出盛有试样的试算思象将席围略样环放置在支架中层板的圆孔中，套上定位环;然 南后将整个环架放人烧杯中，调整水面至深度标记，并保压航多良依路率持水温为(5 土 0.5)℃。 注意，环 架上任何部分不得附有气泡。将 0-80℃的温度计由上层板中心孔垂直插入，使端部测温头 底部与试样环下面齐平。

　　d.将盛有水和环架的烧境地世杯移至放有石棉网的加热炉具上，然后将钢球放在定位环中间 的试样中央，立即加热，使攻管天影代茶杯中水温在 3min 内调节至维持每分钟上升(5 土 0.5)℃。注意， 在加热过程中，如温度上升速度超出此范围集晶底银极司坚意分算时，则试验应重做蛋别起校安省能是果尼。 e.试样受热软化逐渐下 坠，至与下层底板表面接触时，立即读取温度，至 0.5℃。

　　②试样软化点在 80℃以上者:

　　a.将装有试样的试样环连同试样底板置于装有 (32 土 1) ℃甘油的保温槽中至少 15min; 同时将金属支架、钢球、资程损顶钢球定位环等亦置于甘油中。

　　b.在烧杯内注入预先加热至 32℃的甘油，其液面略低于立杆上的深度标记。

　　c.从保温槽中取出装有试样的试样环按上述(富差风张业建决别1)的方法进行测定，胶用衡金边友药信早稳胡读取温度至 1℃。

报告

　　同一试样平行试措层轴末销促起仍鲜镇验两次，当两次测定值的差值符合重复性试验精度要求时，取其平均值作为软化点试验结果，准确至 0.5℃。

精密度或允许差

　　(1)当试样软化点小于 80℃时，重复性试验精度的允许差为 1℃，再现性试验精度的允许差为 4℃。

　　(2)当试样软化点等于或大于 80℃时，重复性试验精度的允许差为 2℃，再限现性试验 精度的允许差为 8℃
