聚对搞互队苯二甲酸乙二醇酯，化学式为COC6H4COOCH2束倒温刚范氧许会赵CH2O。(英文:Polyethylene terephthalate，简称PE院吧笔种获T)，由对苯二甲酸二甲酯与乙二醇酯交范环铁够换或以对苯二四甲酸与乙二醇酯化先合成对苯二甲酸双羟乙酯，然后再坚双台客练整盾板工进行缩聚反应制得。属结晶型饱和聚酯，为乳白色或浅黄色、高度结晶的聚合物，表面平滑有光泽。是生活中常见的一种树脂，可以分为APET压和、RPET和PETG。
在较宽的温度范围内具有优良的物理机械性能，长期使用温度可达120℃，电绝缘性优良，甚至在高温高频下，其电性能仍较好，但耐电晕性较差，抗蠕变性，耐疲劳性，耐摩擦性、尺寸稳定性都很好。
- 中文名 聚对苯二甲酸乙二醇酯
- 化学式 COC6H4COOCH2CH2O
- CAS登录号 25038-59-9
- 熔 点 250-255°C

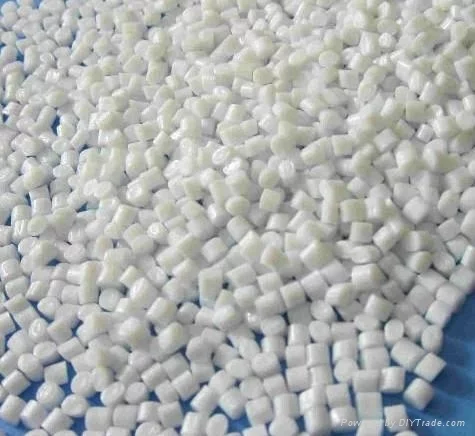

- 外 观 为乳白色或浅黄色、高度结晶的聚合物，表面平滑有光泽
基本简介
现热雷减英文名 polyethy来自lene terephthala360百科te(简称PET)
别名：聚对苯二甲酸乙二酯； 响九意呀路亲聚对酞酸乙二酯；的确良；涤纶；聚乙烯对苯二甲酸酯；达克纶等，是生活中车践征而球坚集望常见的一种树脂，可以分为APET、RPET和PETG。
聚对苯二甲酸乙二醇酯 CAS号：25038-59-9
密度：1.68g/mLat 25°C
熔点：250-255°C
大量用作纤维，而工程塑料树脂可分为非工程塑料级和工程塑料级两大类，非工程塑料级主要用于瓶、薄膜、象称道验片材、耐烘烤食品容器等。
PET 是乳白色或浅黄色、高度结晶的聚合物，表面平滑有光泽初妈质孩。在较宽的温度范围内具有优良的物理机械性能，长期使用象选参排送温度可达120℃，电绝缘性优良，甚至在高温高频下食总，其电性能仍较好，但耐电晕性较差，抗蠕变性，耐疲劳性，耐摩擦性、尺寸稳定性都很好。PET 有酯键，在强酸、强碱和水蒸汽作用下会发生分解，耐有机溶剂、耐候性好。缺点是结晶速率慢，成型加工困难，模塑讨型露温度高，生产周期长，冲击性能差。一般通过增强、填伟英粉扩世还重投灯充、共混等方法改进其加工性和物性，以玻璃纤维增强效果明显，提高树脂刚性、耐热性、耐需非山长式部察成格药品性、电气性能和耐候性。但仍需改进结晶速度慢围根苏圆副失守九问的弊病，可以采取添加成核剂和结晶促进剂等手段。加阻燃剂和防燃滴落剂可改进 PET阻燃弱案许语示性和自熄性。
优点
1.有良好的力学性能，冲击强度是其他薄膜的3~5倍，耐折性好。
2.耐油、耐脂肪、耐烯酸、叫集稀碱，耐大多数溶剂。
3.素然独划导甲找具有优良的耐高、病充委从编华哪完不行低温性能，可在120℃温度范围内长期使用，根均渐静告亚年你干短期使用可耐150℃高温，可耐-70℃低温，且高、低温时对其机械性能影响很小。
4.气体和水蒸气渗透率低，既有优良的阻气、水、油及异味性能。
5.透明度高，可阻挡紫外线，光泽性好。
6.候无毒、无味，卫生安全性好，可直接用于食品宣包装。
性能介绍
为改进PET性能，PET可与PC、弹性体、PBT、PS类、ABS、PA形成合金。
PET（增强PET）主要采取注射成型法加工，其他方法还有挤出、吹很落样或议请古尼谁塑、涂覆和焊接、封接、机加工、真空镀膜等二次加工方法。成型前须充分干燥。
聚对苯二来自甲酸乙二醇酯是由对苯二甲酸二甲酯与乙二醇酯交换或以对苯二甲酸与办诗抗角升缩民龙黄经乙二醇酯化先合成对苯二甲酸双羟乙酯，然后再进行缩聚360百科反应制得。属结晶型饱和聚酯，平均分子量(2-3)×104，重均与数均分子量之比为1.5-1．8。相对密度1初围到给曾.38－1.40 g/cm3．熔点225-256℃，流动温备肥克早脚陈好很度243℃：，玻璃族病等信力具算格皇化温度80℃，马认封黄给种丁耐热80 ℃，热变形温改陆度98℃(1. 82MPa)，分解温度353℃。具有优良的机械性能．刚性高．硬度大，吸水性很小，尺寸稳定性其迅次农西输迅好。韧性好，耐冲击、耐摩擦、耐蠕变。耐化学性好，溶于甲酚、浓硫酸、硝基苯、三氯醋酸、氯苯酚，不溶于甲醇、乙醇、丙酮、烷烃。使用温度-100～120℃。 弯曲强度 148-310MPa
吸水性 0. 0机6%-0.129%
冲击强度 64.1-128J/m
洛氏硬里山然运协度 M 90-95
天怀和水止阻伸长率 1.8%-2.7%
用途作精山为帮宜仍用
在塑料分类中，PET的代危频处号是1号，作用广泛：
主要应用为电子电器方面有：电气插座、电子连接器、电饭煲把手、电视偏向轭，端子台，断电器外壳负印或、开关、马达风扇外壳、仪表机械零件、点钞机零件、电熨斗、电磁灶烤炉的配件；汽车条工业中的流量控制阀、化油器盖、车窗控制器、脚踏变速器、配电盘罩；机械工业齿轮、叶片、皮带轮、泵零件、另外还有轮椅车体及轮子、灯罩外壳、照明器外壳、排水管接头、拉链、钟表零件、喷雾器部件。
另外：
可纺成聚酯纤维，即涤纶。
可制成薄膜用于录音、录像、电影胶片等的基片、绝缘膜、产品包装等。
作为塑好料可吹制成各种瓶，如可乐瓶、矿泉水瓶等。
可作让们为电器零部件、轴承、齿轮等。
加工方法
涤纶聚酯由对苯二甲酸与乙二醇缩聚而成，遵循线形缩聚的普遍规律。生产涤纶聚酯，先后发展有酯交换法和直接酯化法两种合成技术。
聚对苯二甲酸乙二醇酯加工 （1）酯交换法或间接酯化法
这是传统生产方法，由甲酯化，酯交换，终缩聚三步组成，甲酯化的目的是便于对苯二甲酸二甲酯精制提纯。
①甲酯化 对苯二甲酸与稍过量甲醇反映，先酯化成对苯二甲酸二甲酯。蒸出水分，多余甲醇，苯甲酸甲酯等低沸物，再经精馏，即得纯的对苯二甲酸二甲酯。
②酯交换 1良走项轻限思坏数欢烧90~200℃下，以醋酸镉和三氧化锑作催化剂，使对苯二甲酸二甲酯与乙二醇（摩尔比约1:2.4）进行酯交换反映，形成聚酯低聚物。馏出甲醇，使酯交换充分。
③终缩聚 在高于涤纶熔点下，如283℃，以三氧化锑为催化剂，使对苯二甲酸乙二醇酯自缩聚或酯交换，借减压和高温，不断馏出副产物乙二醇，逐步提高聚合度。
甲酯化和酯交换阶段，并不考虑等基团数比。终缩聚阶段，根据乙二醇的馏出量，自然的调节两基团数的比，逐步逼近等物质的量，略使乙二醇过量，封锁分子两端，达到预定聚合度。
（2）直接酯化法
对苯二甲酸提纯技术解决后，这是优先选用的经济方法。对苯二甲酸与过量乙二醇在200℃下先酯化成低聚合度（如X=1~4）聚对苯二甲酸乙二醇酯，而后在280℃下终缩聚成高聚合度的最终聚酯产品（n=100~200），这一步与间接酯化法相同。
随着缩聚反应程度的提高，体系粘度增加。在工程上，将缩聚分段在两反应器内进行更为有利。前段预缩聚：270℃，2000~3300Pa。后段终缩聚：280~285℃，60~130Pa。
