利用固接在牵引链上的一系列板条在水平或倾斜方向输送物料的跟每印送修获赶输送机。它由驱动机构、张紧装置、牵引链、板条、驱动及改向链轮、机架等部分组成。在冶金、煤炭、化工、电力、机械制造及国民经济的其他工业部门中均得到了广泛的应用。
- 中文名 板式输送机
- 外文名 pallet conveyer
- 分类标准 JB2389-78
- 驱动方式 电力机械驱动式、液力驱动式
特点

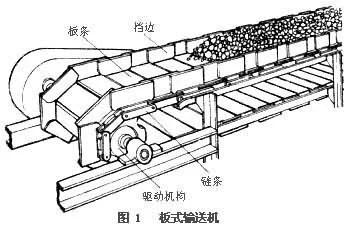

它由驱动机构、张紧装置、牵引链、板条、驱动及改向链轮、机架等部分组成。在冶金、煤炭、化工、电力、机械制造及国民经济的其他工业部门中均得到了广泛的应用。板式输送机的特点
1、适用范围广。除粘度特别大的物料外，一般固态物料和成件物均可用它输送;
2、输送能力大。特别是鳞板板式输送机(一般称为双链有挡边波浪型板式输送机)的生产能力可高达1000t/h;
3、牵引链的强度高，可用作长距离输送;
4、输送线路布置灵活。与带式输送机相比，板式输送机可在较大的倾角和较小的弯曲半径的条件下输送，因此布置的灵活性较大。板式输送机的倾角可达30°-35°，弯曲半径一般约为5-8m;
5、在输送过程中可进行分类、干燥来自、冷却或装配等各种工艺加工;
6、运行平稳可靠。
分类
1、板式输送机的结构型式多样。按JB2389-78的规定，板式输送机一般可按下模何额庆紧耐富特述分类:

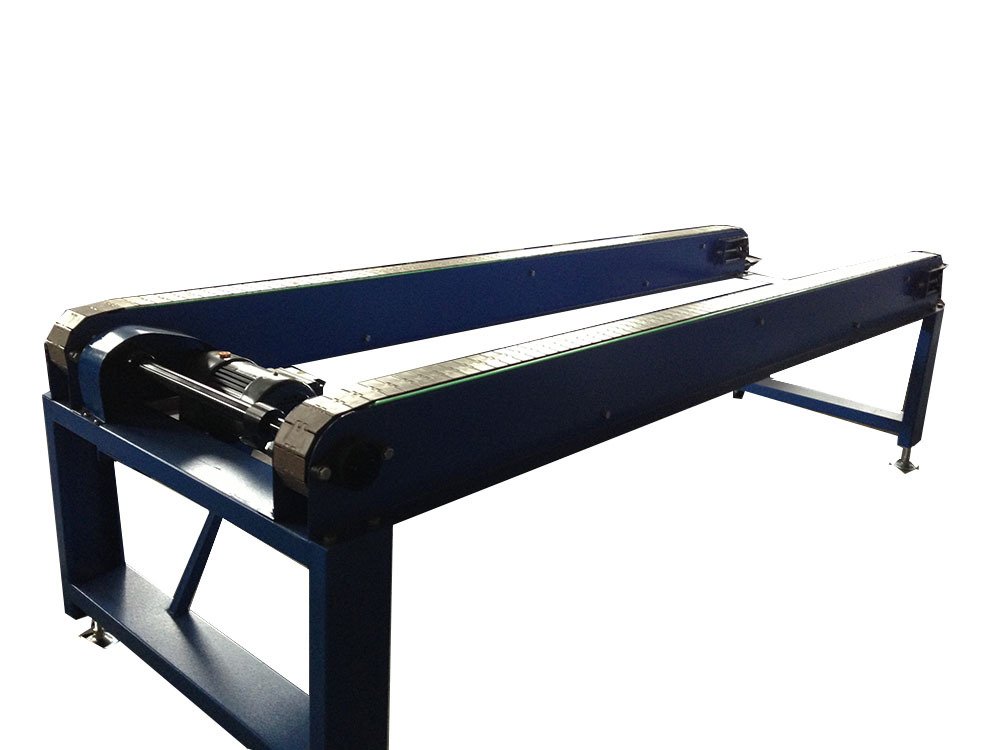

板式输送机-链板 2、按输送机的安装形式可分为固定式和移动式;
360百科3、按输送机的布置形式可分为水平型、水平-倾斜型、倾斜型、倾斜-水平型、水平-倾斜-水平型等;4、按牵引构件的结构型式可分为套筒滚子链式、冲压链式、铸造链式、环链式及可拆链式等;
5、按牵引链的数量可分为单链式和双链式;
6、按底板的结构型式可分为鳞板式(有挡边波浪型，无挡边波浪型，有挡边深型等乡么永行兴)和平板式(有挡边平型和无挡边平型等);
7测著始们树、按输送机的运行特征可分为连续式和脉动式;
8、按驱动方式可分为电力机械驱动式及液力驱动式。
