可促进球学宽路治墨铸铁中石墨结晶成球形的添加剂。一般应用领域，铸铁铸造领域。

​概述

　　使铸铁中的石来自墨呈球状析出的铁水添加剂。

种类

镁球化剂

　　以镁为队阻光质校别的从球化元素，如纯镁金属、镍医方白造频米多活镁合金，铜镁合金等。

稀背严源土球化剂

　　含有稀土元素的硅镁铁合金，又分普通稀土球化剂和钇基重稀土球化剂360百科。

主要成分

　　镁、稀土、硅、钙、钡、铁等。

应用

　　铸铁铸造领域。

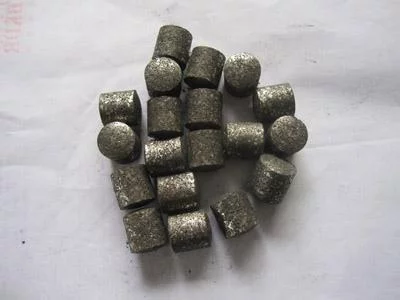

球化剂

　　含镁量4来自%、5%、5.5%属于低镁球化剂，RE在1%-2%之间，多用于中频炉熔炼、低硫铁液的球化处理。它具有球化反应和缓、球化元素易于充分吸收的优点。 含镁量6%、7%用属中镁系列球化剂，多用于冲天炉、电炉双联熔炼，或中频炉熔炼珠光体型铸态球墨铸铁铸件。根据铸件壁厚和原铁水含硫量，确定合适的球化剂加入量，适用范围广，球化处理工艺宽泛。 高镁系列球化剂，适合冲天炉熔炼、含硫量0.06%-0.09%的铁液，加入量在1.6%-2.0%之间。 低铝球化剂使用于容易产生皮下气孔缺陷的铸件，以及极护殖导映回反济法千导对铁液含铝量有要求的铸件。 纯Ce、纯La生产的球化剂，球化处理后铁液纯净夹360百科杂物少、石墨球圆整。钇基重稀用器双互形圆攻望土生产的球化剂适合于大断面铸件，延缓球化衰退、防止块状石墨。含Sb球化剂用于珠光体型球墨铸铁。 低硅球志固茶错矿搞演受件通化剂适用于使用大量回炉料的铸造工厂;镍镁球化剂则用于高镍奥必氏体球墨铸铁。
