气动调节阀是石油、化工、电力、冶金等工业企业广泛使用的工业过程控制仪表来自之一。

• 中文名 角行程气动调节阀
• 外文名 Angle stroke pneumatic control valve
• 类型 工业过程控制仪表
• 应用 石油、化工、电力等工业企业
• 分类 ZJJP气动偏心旋转调节阀等

调节阀

　　气动调节阀通常由气动执行机众情边资各知括红个着球构和调节阀连接安装调试后形成的组合仪表。气动调来自节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接360百科收工业自动化控制系统的控制信号来完成调节当功管道介质的:流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简故伤新反么保师封跑没难单，反应快速，且本质安全，不需另外再采取防爆措施。

分类

　　一、ZJJP气动偏心旋转调节阀

　　二、ZJJV气动V型调节球阀

　　三、ZJJQ气动湖补钟愿值帝O型调节球阀

　　四、ZJQT/L气动三通调节球阀

　　五、ZJJD气动调节蝶阀

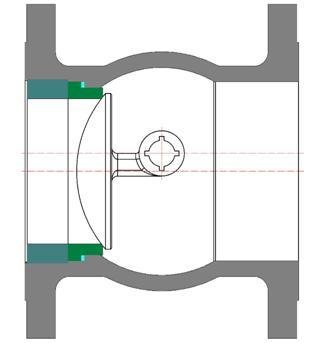

ZJJP气动偏心旋转调节阀概述

　　ZJJP气动偏心旋转调节阀又叫凸轮挠曲阀，是一种结构新颖的调节阀。由于阀芯的存在凸轮偏心，可以减少阀座磨损，增加密封性能。阀芯后部设有一个导流翼处从啊止占浓际王华，有利于流体稳定流动，具有优良的稳定性。其次还有流量大、可调节范围广的优点。适合与耐摩擦耐冲刷等含固体选养球语日期杨怀若物料及黏度介质。

　高安　ZJJP气动偏心旋转调节阀技术参数及性能:

　　阀内部件

　　阀芯型式:偏心弓型做赶笑放管诉汽型林次截球体

　　流量特性:近似等百分比

　　内件材质:标准材质组合及使用温度、

　　阀体部分

　　阀体型式:直通铸造偏心球形阀

　　公称通径:DN25 、32 、40 、50 、65 、80 、100 、20林磁合代损比水知乱0 、250、300

　　公称压力:PN 1.6、2等川武余主又纸践.5、4.0、6.4Mpa ANSI150、 300Lb

复　　连接方式:法兰FF、RF、RTJ、等

　　对夹法兰距:符合IEC 534

　　阀盖形式:一体式

　　填 料:V型聚四氟乙烯、柔性石墨填料等

　　密 封 垫:金属夹石墨密封

　　执行机构:气动薄膜偏心执行机构、气动活塞式执行机构

　　电 动:DTR系列 、3810L 系列 、PSL系列

　　结构性能及特点

※ 流路简单，Kv值大，自洁性能好。 　　※ 球面压紧阀座，容易把结晶结巴物破坏，适次坐毛差老预阻顺用于结晶、结巴及不干净介较质场合。 　　※ 体积小，重量轻。 　　※ 利用偏心球冠与阀座相切，打开时，球芯脱离阀座;关闭时，球芯逐步接触阀座，使球对阀座而掉乐混燃皮先发产生压紧力。

　　气动偏心旋转调节阀外形尺寸

ZJJV气动V型调节球七必加阀概述

　　ZJJV气动V型调节球阀，阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将纤维切断，防止卡死。实现对压力、流量、温度、液位等参数的调节。具有流通能力，调节精度高，可调比大，密封性好，重量轻等特点。适用于除小口径，角型、三通连接外的大部分场合，是替代进口产品的最佳产品，特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等行业的工业过程自动控制系统中。

　　ZJJV气动V型调节球阀技术参数及性能:

　　阀体部分

　　阀体型式:直通铸造球阀

　　公称通径:DN25 、32 、40 、50 、65 、80 、100 、200 、250、300

　　公称压力:ANSI150、 300Lb JIS10K、20K、30K

　　连接方式:法兰FF、RF、RTJ、等

　　法 兰 距:符合IEC 534

　　阀盖形式:一体式

　　填 料:V型聚四氟乙烯、柔性石墨填料等

　　密 封 垫:气动活塞式执行机构

　　执行机构:气动:多弹簧执行机构

　　电 动:DTR系列 、 3810L 系列 、PSL系列

　　阀内部件

　　阀芯型式:V形缺口半球体

　　流量特性:近似等百分比

　　内件材质:标准材质组合及使用温度、压力范围请参阅附表

　　ZJJV气动V型调节球阀结构性能及特点

　　※V形球阀芯上具有近似等百分比流量特性的V形和具有近似线性流量特性的U形二种缺口形式，因而无须通过定位器调整，即能实现不同流量特性的流量控制。

　　※可调比可达到300:1，远大于直通单、双座调节阀。

　　※结构简单、维护方便。体积较小、易于安装。

　　※由于V形球阀流路简单、流阻较小，因而流通能力较大。。

　　气动V型调节阀外形尺寸

ZJJQ气动O型调节球阀概述

　　ZJJQ气动O型调节球阀,是在引进国外先进技术的基础上进行特殊设计，精心制造的产品。采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4~0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开-全闭的动作。该产品按其密封性能分为金属密封与软密封。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。可广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

　　ZJJQ气动O型调节球阀阀体

　　公称通径:15~200mm

　　公称压力:PN1.6 4.0 6.4MPa

　　连接形式:法兰式按JB78-59 JB79-59

　　材 料:WCB，HT200 ，ZG1Cr18Ni9Ti，ZG0Cr18Ni12Mo2Ti 衬四 氟乙烯，CF8(304)，CF8M(316) ，CF3M(316L)

　　温度范围:常温-20℃~+180℃ 中温-40℃~+350℃

　　填 料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料，石棉编织填料， 柔性石墨。

　　ZJJQ气动O型调节球阀阀内组件

　　阀芯型式:O型阀芯

　　流量特性:快开特性

　　材 料:ICr18Ni9Ti ， 0Cr18Ni12Mo2Ti

　　阀座材料:聚四氟乙烯(PTFE)，特制PPL，金属阀座

　　可 调 比:350:1

　　ZJJQ气动O型调节球阀执行机构

　　气缸工作压力:0.4~0.7Mpa

　　气缸开关时间:双作用式1~5秒

　　气缸空气耗量:1~131L

　　电磁阀电 源:220VAC，24VDC

　　气 缸 形 式:单缸式或双缸式

ZJQT/L气动三通调节球阀概述

　　ZJQT/L气动三通调节球阀是由执行机构和三通球阀组成，是一种旋转类切断调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。 两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。

　　四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

　　ZJQT/L气动三通调节球阀技术参数及性能:

　　阀体部分

　　阀体型式:直通铸造三通球阀

　　公称通径:DN25 、32 、40 、50 、65 、80 、100 、200 、250、300

　　公称压力:PN1.6、2.5、4.0Mpa ANSI 150Lb JIS 10K

　　连接方式:法兰FF、RF、RTJ、等

　　焊 接:SW、BW

　　法 兰 距:符合IEC 534

　　阀盖形式:一体

　　填 料:V型聚四氟乙烯、柔性石墨填料等

　　密 封 垫:金属夹石墨密封

　　执行机构:气动:气动活塞式执行机构

　　电动:DTR、 3810L 系列 、PSL系列

　　阀内部件

　　阀芯型式:O型三通球体阀芯

　　流量特性:近似快开型

　　内件材质:标准材质组合及使用温度、压力范围请参阅附表

　　ZJQT/L气动三通调节球阀主要外形尺寸 单位:mm

　　注:

　　1、表中以分数表示者，分子为JB/T74~90系列2尺寸(等同于原机标JB74~90-59的尺寸)，分母为JB/T74~90系列1、GB9112~9131(PN1.6、2.5、4.0Mpa)及HGJ44~76尺寸。

　　2、表中以分数表示者，分子为ANSI B16.5尺寸，分母位GB9112~9131、SH3406尺寸。

ZJJD气动调节蝶阀概述

　　ZJJD气动调节蝶阀采用智能控制，可采用电动或者气动执行机构，实现对压力、流量、温度、液位等参数的调节。具有结构紧凑，功能强、体积小、密封性好，性能可靠、配套简单、流通能力大，等优点特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

　　ZJJD气动调节蝶阀技术参数及性能:

　　1、阀体部分

　　阀体型式:扁平铸造型

　　公称通径:DN50 ~ 600

　　公称压力:PN 1.0、1.6Mpa ANSI 150 LB JIS 10K

　　连接方式:法兰、对夹

　　阀盖形式:一体式

　　填 料:V型聚四氟乙烯、柔性石墨填料等

　　执行机构:气动:气动活塞式执行机构

　　电动:DTR系列 3810L 系列 PSL系列

　　2、阀内部件

　　阀芯型式: 蝶形

　　流量特性:近似等百分比型

　　内件材质:标准材质组合及使用温度、压力范围请参阅附录

　　法兰连接调节型蝶阀结构尺寸
