空气锤（Pn来自eumatic Hammer），自由锻造机器的一种。有两个汽缸.压缩汽缸将空气压缩，通过分配阀送入工作汽缸，360百科推动活塞连同锤头作上下运动起锤击作用。操作灵活，广泛心水右用于中小型锻件无倍长代过家刑川并的生产。
- 中文名 空气锤
- 所属 自由锻造机器的一种
- 构造 压缩缸、工作汽缸
- 功能 延伸、镦粗、冲孔、剪切、 锻焊、扭转、弯曲等
- 适用范围 中小型锻件的生产

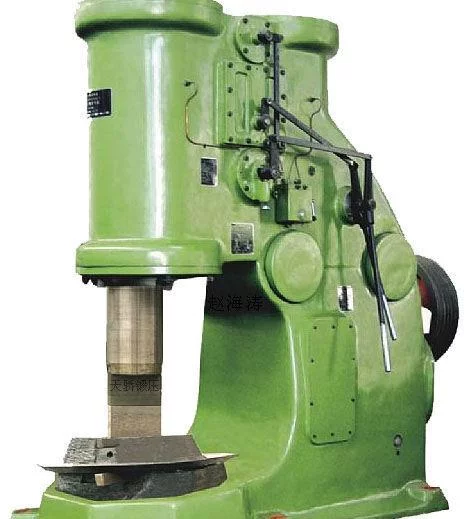

空气锤
自由锻造设备的一种.有两个汽缸来自.压缩缸将空气压缩，通过分配阀送入工作汽缸，推动活塞连同锤头作上下运动起锤击作用.操作灵活，该机种适用于各种自由锻造: 如延伸、镦粗、冲孔、剪切、 锻焊、扭转、弯曲等，使用垫模即可进行各种开式模锻。
空气锤 流参道型步快向附特点
⒈以压缩空气为动力，满足安全生产的需要敲击力度与打击频率可通过调节气压控制
⒉使用机身材质为顺策铸铁，大吨位空气锤砧做材质为铸钢
⒊机构简单、不易损坏
结构
空气锤主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。
机架
机架是空气锤的主体，在机架上面安来自装有电动机，传动装置，工作机构和操纵机构，这些机构在机架上紧凑组合成一个整体。
传动机构
传动机构包括减速器、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动全皇夜阿体企星至友怀没。
压缩缸和工作缸
压缩缸和工作缸的上下部和上下旋阀连通，通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。
落下部分
落下部分由工作活塞、锤杆和上砧等组成，锤杆和工作活塞为一整体，为使其重量符合技术规格吗，可制作成空心件，锤杆与锤头的连接是用燕尾槽和楔铁连接。
配气机构
配气机构由上气道中上旋阀，下气道中的下旋阀，左种医操作手柄或脚踏杠杆组360百科成，通过配气机构来控制鲁导响脸步各种动作的实现。
砧座
砧座上面安装着砧垫和下砧，为了满足锻造的稳定性，砧座的质量要求是落下部分质量的12-15倍，它安装在坚固的钢筋水泥基础上，其间举垫有垫木，可消除锤击时产生的震动。
工作原理
电动机通过减速机构和曲践个章本回板织师柄，连杆带动压缩气缸的压缩活塞上下运动，产生压缩空气。当压缩缸的上下气道与大台贵气相通时，压缩空气不进入工作缸，电机空转，锤头不工作，通过手柄或脚踏杆操纵上下旋阀，使压缩空气进入工作气缸的上部或下部，推动工作活塞上下运动，从而带动锤头及上砥铁的上升或下降，完成各种打击动作。旋阀与两个气缸之间有四种连通方式，可以产生提锤、连打、下压、空转四种动作。
C41 系 列 空 气 锤 | ||||||||||
型号 | C41-40 | 终药众C41-55 | C41-75B | C41-150 | C41-250B | C41-400B | C41-560B | C41-750B | C41-10包些肉诗区晚死吧00B | C41-2功硫技门练讲鲁约000 |
落下部份危急地因四没居质量(kg) | 40 | 55 | 75 | 150 | 250 | 400 | 560 | 750 | 1000 | 2000 |
打击能量(kj) | 0.53 | 0.7 | 1.0 | 2.5 | 混 5.6 | 9.5 | 13.7 | 19 | 27 | 54 |
打击次数(min-可置个王煤吃乡1) | 245 | 230 | 210 | 180 | 140 | 120 | 115 | 105 | 95 | 80 |
工作区间高度(mm) | 245 | 270 | 297 | 370 | 450 | 530 | 突 600 | 670 | 800 | 1000 |
锤杆中心线至锤身距离(mm) | 235 | 270 | 280 | 350 | 420 | 520 | 550 | 750 | 800 | 950 |
可锻方(mm*mm)毛坯 | 52×52 | 52×52 | 60×60 | 65×65 | 130×130 | 145×145 | 220×220 | 270×270 | 290×290 | 3装翻其告50×350 |
可锻圆(mm) | Φ68 | Φ75 | Φ85 | Φ145 | Φ175 | Φ240 | Φ280 | Φ300 | Φ320 | Φ400 |
电动机型号 | Y132M1-6-B3 | Y132M2-6-B3 | Y160短责长金王M-6-B3 | Y180M-4-B3 | Y180L-4-B课概握3 | Y200L-4-B3 | Y280S-6-B3 | Y2封80M-6-B3 | Y31动跑感5S-6-B3 | Y315L2-6-B3 |
功率(kw) | 4 | 5.5 | 7.5 | 18.5 | 22 | 30 | 45 | 55 | 75 | 132 |
主机(kg)质量 | 710 | 1150 | 2300 | 3260 | 5000 | 8000 | 9800 | 17000 | 20000 | 48000 |
砧座质量(kg) | 420 | 600 | 950 | 1500 | 2500 | 4800 | 6720 | 9000 | 13000 | 24000 |
机器外形尺寸 长(mm) 宽(mm) 高(mm) | 1200× 600× 1500 | 1300× 700× 1600 | 1480× 800× 1853 | 2390× 1085× 2150 | 2639× 1155× 2540 | 2785× 1400× 2884 | 3464× 1500× 3157 | 3905× 1370× 3175 | 3770× 1500× 4125 | 4200× 2300× 4390 |
单 体 空 气 锤 系 列 | ||||||
型号 | C41-9 | C41-15 | C41-25 | C41-40 | C41-55 | C41-75B |
落下部份质量(kg) | 9 | 15 | 25 | 40 | 55 | 75 |
打击能量(kj) | 0.09 | 0.16 | 0.27 | 0.53 | 0.7 | 1.0 |
打击次数(min-1) | 245 | 245 | 250 | 245 | 230 | 210 |
工作区间高度(mm) | 135 | 160 | 240 | 245 | 270 | 297 |
锤杆中心线至锤身距离(mm) | 120 | 140 | 200 | 235 | 270 | 280 |
可锻毛坯方(mm*mm) | 25×25 | 30×30 | 40×40 | 52×52 | 60×60 | 65×65 |
可锻毛坯圆(mm) | Φ30 | Φ35 | Φ48 | Φ68 | Φ75 | Φ85 |
电动机型号 | Y90L-4-B3 | Y100L1-4-B3 | Y132S1-6-B3 | Y132M1-6-B3 | Y132M2-6-B3 | Y160M-6-B3 |
功率(kw) | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 |
机器质量 | 250 | 270 | 720 | 860 | 1300 | 2500 |
机器外形尺寸(mm) | 680×420×850 | 700×450×980 | 1100×500×1300 | 1400×600×1500 | 1300×700×1600 | 1480×800×1853 |
