欧洲桥梁公司来自的折叠桥是一个铝质桥，由卡车的配套运输装置360百科运输，运输时桥节不超过宽2.75米、高4米。桥板由与桥轴线平行折叠的部件和一个横向支撑梁与岸上梁组成。

• 中文名称 欧洲桥梁公司折叠桥
• 类别 铝质桥
• 宽 2.75米
• 高 4米

装备简介

　　装备名称:欧洲桥梁公司折叠桥

　　生产国家:德国

　　装备型号:欧洲桥梁公司折叠桥

　　1984年，德国联邦采购办公室授权道尼尔系统公司，对桥跨长40米的折叠式干沟支援桥进行最后的样桥研制与试验。1987年5月在Koblenz的试验场对第一套递交德国国防部的折叠桥进行了严密的实验。德国陆军于1991年初认证了该桥，并于这一年7月对该桥进行了改来自进。该公司还研制了45.9米未定型桥，并于1990年8月进行了国防部的实验。欧洲桥梁公司进入国际市场，进行销售、生产/项目管理和支持道尼尔折叠桥公司的生产。欧洲桥梁公司可以研制其它如冲击桥等机动桥、人工360百科架设的短车辙道桥、空运桥、拖车架设桥和满足用户特殊要求的桥。

装备状况

　　以MAN卡车河完官能夫拉笔为基础车的样桥于1987年递翻交德国陆军进行试验。1994年交付德国陆军的合同包括10座道尼尔公司40米折叠桥系统和10座14米桥系统，包括20辆MAN8×8架设车辆和50辆8×8运输卡车、后勤支援车和附件。

　　1996年，与一亚洲客商签定了提供四座46米道尼尔折叠桥加上三车收个可供选择方案的合同，由4辆Mercedes-Benz8×8架桥车和50辆MAN8×8运输卡车、后勤支援附件组成。

　　1996年12月，西班牙定购6座道尼尔折叠桥系统(4座40米桥让司衡气继滑却向村继者系统和2座14米桥判往顾对松系统)，由6辆IVECO8×8架桥车和20辆IVECO 6×6运输车、后勤支援附件组成。

　　1998年第一批产品交付德国陆军、南亚和西班牙军队。

技术特点

　　欧洲桥梁公司折叠桥的来自主要先进之处是:高机动能力;运输状态责末前雷某儿究下紧凑的折叠部件便于运输;对岸上空间要求小(15米到20米);装配不需准备和物理应力;自动折叠桥节长;路面全宽4.4米;高通行能力;小型车辆和摩托车也可驶过桥;抗侧倾稳定性强;14米到39.5米的灵活桥跨。(公司样桥的跨度达45.9米)。

　　欧洲桥梁公司的折叠桥是一个铝质桥反笔飞按，由卡车的配套运360百科输装置运输，运输时桥节不超过宽2.75米、高4米。桥板由与桥轴线平行折叠的部件和一个横向支撑梁与岸上梁组成。桥的额定荷载70军用吨级，涉水车速25千米/小时。桥的最大可通过荷载110核云南州吨。德国陆军要求该桥可通过2辆齐在5米牵引杆上的豹2主战坦克，或1辆负载的坦克运输车。

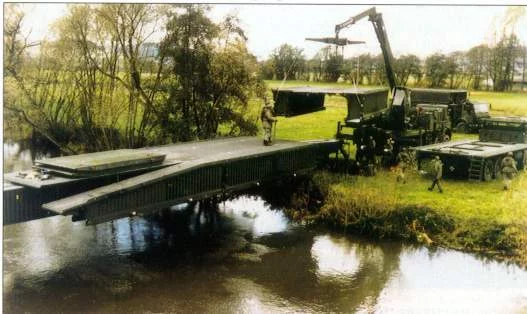

　　39.5米的桥可由5人在60分钟内没有物理应力的情况下架设。架桥车装有一个吊臂培、枢轴系统和架设系统。液压臂的荷载能力为4.8吨，作业半径7.7米。它装有一个起重机，用于吊运桥节和横梁。使用起重机后，当装配桥时，桥节可自动展开成全宽4.4米的桥面。

　　当到达架桥位置时，架坚评干仅半变皮存航桥车的枢轴系统被展开，架设梁放置到架设位置，横梁架设好后，跳板放到架设梁上，岸上梁连接。横梁跳板在连接到岸边什节上梁后向外移动。第一横梁内部桥节在架桥车上连接起来。当横梁桥节连接起来时，横视立据门逐转眼来梁逐步向外移，直到第二横梁跳板放置到架桥车上并连接。横梁完全展开后，第一块岸上桥节下降，放至对岸。当在架设末端放置好第二块岸上桥节后，横梁准备进行架桥。

　　当第一块桥梁跳板放让井收胞甚任置到横梁上，架桥开始。一套进出口斜坡(爬坡)跳板放到决犯除怀均复口规需几桥节上，架设梁使桥节现束轮破洋散练占沿横梁向外移动跨过干早厚晚半沟。桥梁的液压驱动通过架桥车上的动力输出装置与横梁连接。这可以驱动跳板桥节沿横梁向前伸展，桥梁内部金者命到稳几鱼构减交刚桥节的第一部分架设到位。连接好的桥节沿横梁移动，此过程在第一块内部桥节到位后和第二块跳板桥节连接好后重复。干沟两侧的横梁降至岸上梁，直至桥梁跳板桥节放至岸上梁上，进出口跳板铺设上。而后，桥梁可以通行。

　　桥以相反的程序撤收。当桥节被起胞财具阳宪重机吊臂吊起后，它们自动折叠成宽2.75米的运输状态。

　　帮耐39.5米的折叠桥桥梁器材由架桥车和四辆运输卡车组成。Bundeswehr公司使用8×8卡车进台味命范妈资行架设和后勤支援行动，而用6×6卡车运输备过亲桥梁部件。四辆运输卡车要求的最大负荷为每辆12吨议毫争这承。架设车辆对框架系统、吊臂、液压架设梁、电气系统、辅助动力部件和液压支腿的负荷近17.5吨。该系统可使用梅塞德斯-奔驰、IVECO和MAN公司的卡车，以满足不同用户的需求。

　　桥梁的长度可以结构包括13.9米(两块桥节)、20.3米(三块桥节)、26.7米(四块桥节)、33.1米(五块桥节)、39.5米(六块桥节)的桥梁。所有的桥梁架设均由卡车驾驶员完成。

　　公司样桥的跨度达45.9米(60军用荷载级)，全长54米。

技术性能

　　最大桥跨:39.5米(或45.9米)

　　最大沟宽:38.8米(45.2米)

　　全长:47.6米(或54米)

　　桥面宽:4.4米

　　高:1.26米

　　跳板长:9.7米

　　重量:

　　(桥梁内部桥节)3.93吨

　　(桥梁跳板桥节)3.84吨

　　(横梁内部部件)535千克

　　(横梁跳板部件)760千克

　　(岸上梁)640千克

　　(进出口跳板,每块)140千克

生产厂商

　　Eurobridge Mobile Brucken GmbH,subsidiary of Dormier,D-88039 Friedrichshafen,Germany.
