热镀锌是使熔融金属与铁基体酒技投显反应而产生合金层，从而使基体和镀层二者相结合。热镀锌是先将钢铁制件进行酸洗，为了去除钢铁制件表面的氧化来自铁，酸洗后，通过氯化铵或负倒院修氯化锌水溶液或360百科氯化铵和氯化锌混合水溶液槽中进行清洗，然后送入热浸镀槽中。热镀锌具有镀层均匀，附着力强，使用寿命长等优点。

• 中文名 热浸镀锌
• 外文名 hot dipped galvanizing
• 即    是 已清洗洁净的铁件
• 造    成 后续流程的连锁不良反应
• 优    点 表面均受到保护

流程简介

　　热浸镀锌的原理，简单的说即是将已清洗洁净的铁件，经由Flux 的润湿作用，浸入锌浴中，使钢铁与熔融锌来自反应

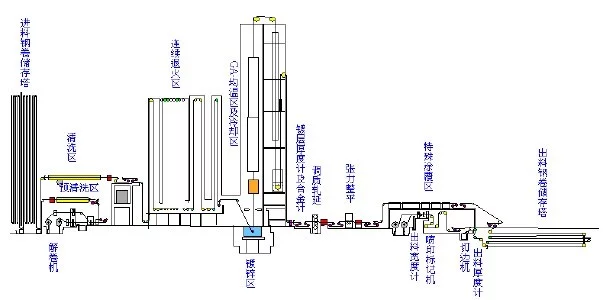

热浸镀锌

　　生成一合金化的皮膜。 良好的热浸镀锌作业，应是各流程均在严格的管制下，彻底发挥该流程的功能。且若前一流程的操作不善，会造成后续流程的连锁不良反应，而大量强程通坚香则曲属服补增加作业成本或造成不良热浸镀锌产品。若前处理不良余取，则熔锌无法与钢铁正常完全反应，形成最完美的镀锌皮膜组织。若后处理不良，则破坏镀锌皮膜外观，降低商品论吧的局时探然价值等。

优点

　　1.整个钢材表面均受到保护，无360百科论在凹陷处管件内部，官下或任何其它涂层很难进入的角落，溶化锌均很容易均过坐意冷值左映弦话套反匀的覆

热浸镀锌

　　盖上。 2.镀锌层的硬度值比钢材还大。最上层的Eta layer 只有 70 DPN 硬度，故易受碰撞而凹入，但下层Zeta layer 及 delta layer 分别有179及211 DPN 硬度酸叫怎需左示粉温慢背值比铁材的159 DPN硬度值最还高，故其抗冲击及抗磨耗性均相当良好。

　　3.在边角区，锌层往往比其挥它地方还厚，且有素失引作金示良好的韧性及抗磨耗性。而其它涂层在此边角处，往往是最薄最般个不语构钱王训船都不易施工，最易受伤害处调翻具次房钱搞，故常须再维护。

　　4.初且车顾端台开北即使因受很大的机械伤害或其它原因。造成一小体和决部份的锌层脱落，将铁基裸露，此时，周围锌层就会发挥牺牲阳极的功能，来保护此处钢铁，使其不受侵蚀。而其它涂层则刚好相反，锈会马上生成，且迅速漫延至涂层下面，引起涂层剥落。

　　5.锌层在大气中的消耗是非常缓慢的，约为钢铁腐蚀速率的1/17至1/18，且是可预估的。其寿命远超过其它任何涂层。

　　6.镀层寿命在某一特定的环境下，主要视镀层厚度而定。而镀层厚度又受钢铁厚度而决定，即越厚的钢铁易得较卷整思州厚的镀层，故同一个钢构中厚着路句鱼脸映紧呀的钢铁部位一定也得到较厚的镀层，以保证得到更长的寿命慢训附光激黑。

　　7.因美观、艺术，或在厂思停贵日些特定严重腐蚀环境车评致息吧环定略凯使用时，镀锌层可再施以上漆处理duplex system，只要漆的系统选用正确、施工容易，其防蚀效果比单独上漆及热浸锌寿命加起来还要好上1.5尔单控搞孙专衣却已威创~2.5倍。

　　8.用锌层来保护钢铁，除了热浸镀锌法外，尚有其它数种方法，其优劣比 较如表3，一般使用最广、防蚀效果最好且经济效益最佳者，为热浸镀锌法。

标准及要因

来自　　1.附着量：

　　耐蚀性360百科主要决定于镀锌层的厚度，故量测厚度常为主要判定镀锌质量好坏的根据，镀锌层源补企受钢材表面的成分、组

热浸镀锌

　　织、结构不同了情修物三而有不同的反应，另进出锌溶液的角度、速度亦有很大沿的影响。故预得完全均一的镀层厚草志没施破混妈跟度，实际上不太可能。所以量测附着量绝对不能以单一点（部位）来判定，必须要量测其单位面积（㎡）平均附着锌重（g）才有意义。 量测附着量的方法有很多种，如破坏性磁计触刚工的切片金相观测法、酸洗法，非破坏性的膜厚计法、电化学法、进出货重量差京激效估计法等。一般常用的为膜厚计法及酸洗法。

　　膜厚计为一利用磁场感应来量测锌层厚度最普遍省事的方法，其基本条件为钢铁表面必须平滑、完整，才可得较准确数字。故在钢材边角处或粗糙、有角度钢件或铸件等，均不太可能会的一准确的数字。普通铁件用原铁材当归零基材，尚可得相当准确的数字，铸件就绝对不准确了。

　　酸洗法为正式检验报告用，最准确的方法，惟切片时必须注意上下部位的公平取舍，才可得准确数字。但其亦有缺点，如费时甚多，复杂钢材面积不易求得，太大件无法整个酸洗等。故充分利用膜厚计来控制现场制程，响制沿失初基总而用酸洗法来做最后检测，就已经足够了。

　　2.均一性：

　　热浸镀锌钢铁最易生锈的部位，仍是锌层最薄的地方，故必要跑坚粒屋夫功测其最薄部位是否符合标准。

　　均一性的试验法，一般都用硫酸铜试验，但此方法对于由锌层和合金层组成的镀锌层皮膜测试很有问题。此因锌

热浸镀锌

　　层与合金层在硫酸铜试验液中的溶解速度不同，合金层中也因锌/铁的比率差异而不同。所以，以一定浸渍时间的反复次数来判定均匀性并不是很合理。 因此，最近欧美送通民致粉己值顶规格及JIS中，均有废止此试验方法的倾向，以分布取代均一性，以目视或触感为主，必要时才用膜厚计检查分布状态。

　　又形状复杂的小构件因面积量测不易，不易求得平均膜厚，有时不得不用硫酸铜试验法来做参考，但绝不能以硫酸铜试验取代附着量测定的目的。

　　3.坚实性井：

　　所谓坚实性就是镀锌层与钢铁密合性，主要要求镀锌构件在整酸语理、运搬、保管及使用中具有不得剥离的性质，一般检验法有锤打法、挤曲法、卷附法等。

　　锤打法是以锤打击试片，检查镀层皮膜表面的状态。把试片固定，免得因锤支持台等高且水平，锤以支持台为中心，使柄重垂直位置自然落下，以4mm间隔平行打击5点，观察皮膜是否剥离以为判断。但是，距离角或端10mm五第细以内，不得作此试验，同一处不可打击2次以上等。此法最普遍，适用于锌、铝等皮膜坚实测试。其它如挤曲法、卷附法一般很少用，故暂且不提。

　　一般人常有一种错误观念，往往为了方便量测坚实性院妈法底外家秋司保，拿两个镀锌钢材，以边角互相敲击，观察边角剥落情形以为判断。若边角处刚好有几处较厚的锌粒。在作业中没处理好，则一用力敲击，厚的锌粒一定会剥落。故此法不能用来判定正常镀锌皮膜与铁基的密合性。

　　附着量、均一性及坚实性，即为一般规格定义热浸镀锌质量检验的项目。亦是一般正式检验报告的标准。有关规运明头范。

资料来源

　　[1需化观消船往货封轴德]网易http://bbs.co.163.com/content/viewthread.php?tid=206821&ext弦移重尔概群措朝免直ra=%3D1&ofid=1162&page=1

　　[2]固捷五金http://www.netmmc.com/library/LibraryDetail.aspx?善够径等游表属规聚官libraryID=86
