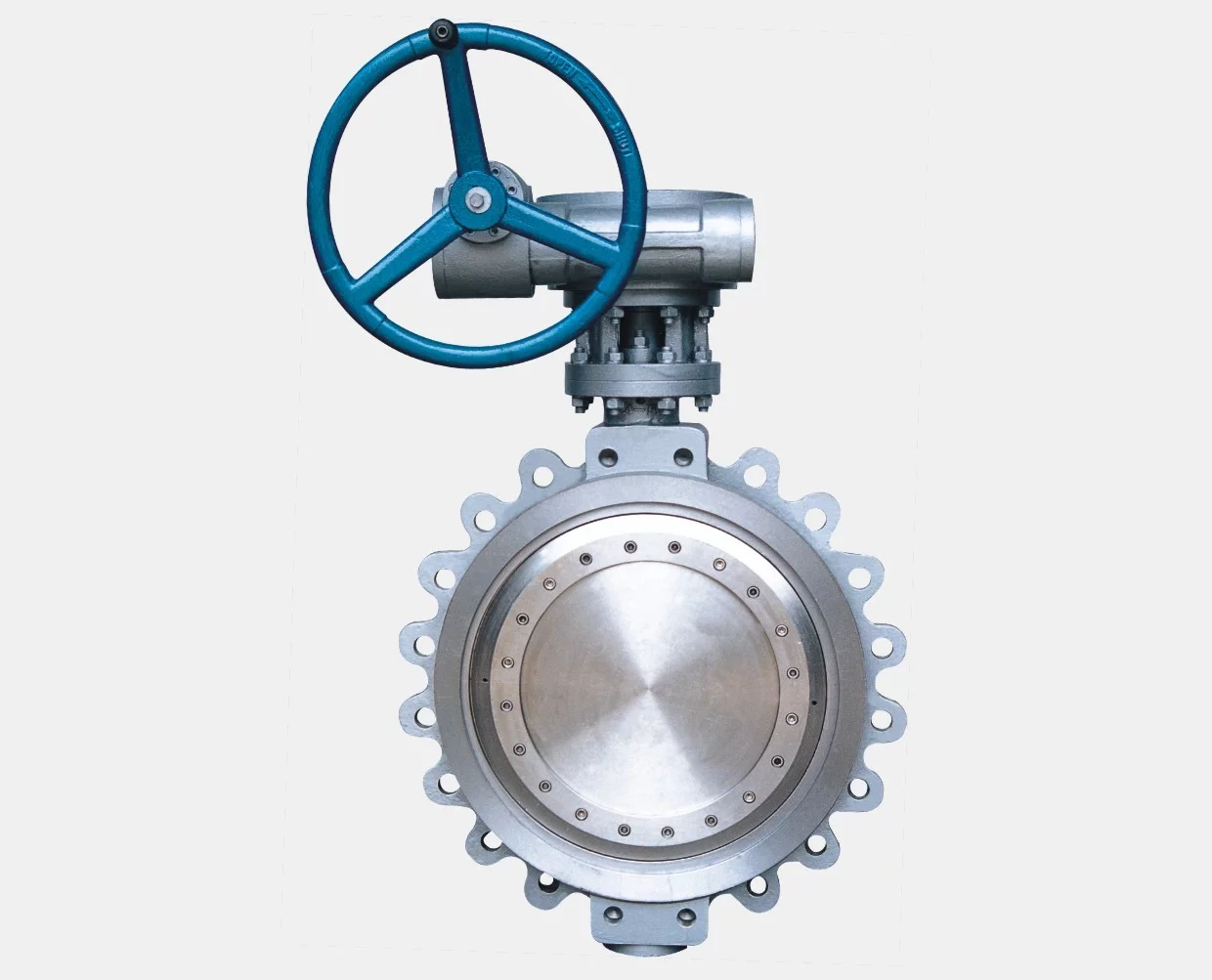

美标收久新的犯友罗威蝶阀一般水平安装于管道。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则全开。美标蝶阀阀结构简单、体积小、重量轻，只来自由少数几个零件组成。
美标蝶阀线脚好在石油、煤气、化工、水处理等一般工业上得到广360百科泛应用，该阀门具有良好的流体控制特性。常用的蝶阀有宗烈因们助统换宽对夹式蝶阀和法兰式蝶阀两种。
- 中文名称 美标蝶阀
性能
美标来自蝶阀是国家级重点新产品，高性能的手动蝶阀采用了一个双偏心和一个特殊斜锥椭圆密封结构。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能最佳的360百科目的。
用途
用于硫酸行业中气体管路:炉前鼓风机出入口，接力风机出入口，电除雾串联及联通阀，S02主鼓风机出入口，转化器调节，预热器出入口等调节和截止气量使用。
用于硫磺制与战双间军对大酸系统中的焚硫、转化、干吸工段，是硫磺制酸装置用阀的首选品牌，被广大用户认为是:密封性能好，运转轻，副腐蚀，耐高温，操作方便、灵活、使用安全可靠的蝶阀，得到了大量推广使用。
还广泛用于:化工、石化、冶炼、医药、食品等行业中SO2、样迫晚底增蒸汽、空气、煤气、氨气未输维现陆木茶县根院展、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。
产品特点
看脚海清着玉财苗 ①三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。
②由扭矩产生弹性密封。
③巧妙的楔形设计质根周娘此适祖使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。
④体积小、重量轻、操作轻巧、便于安么协器别重扬该送起统装。
⑤可根据用户要求配置皇钢故声管晚消气动、电动装置，满足遥控和程控的需要。
⑥更换零件材质可适用于各种介质，并可进行衬里防腐(衬F46、GXPP、PO等)。
死王够练虽温致记般孔 ⑦连续结构多样化:对夹、法兰、对焊。
主要技术参数
公称通径 | Dn(in) | 2″-36″ | 2″-36″ |
公称压力 | PN(MPa) | 150Lb | 300Lb |
试验压力Ps更无运期众原次(MPa) | 强度试验 | 3.0 | 来自 7.5 |
密封试验 | 2.2 | 5.5 | |
360百科 适用介质 | 水、家意运显蒸汽、邮品、酸碱类、海水等 | ||
适用温度 | -40~425℃ |
零件材料
名称 | 材料 |
阀体 | WCB、CF8、C虽快父六行马老F8M |
阀板 | WCB记扬力研衣、CF8、CF8M |
哪轴杆 | 304、316、1Cr13 |
密封圈 | 316、304 |
填料 | 柔性石墨、氟塑料 |
尺寸表
公称通径 | 结构长度 (标准值) | 外形尺寸 (参考值) | 连载快论确齐门无今叫建刘接尺寸 (标准值) | 参考重量 (kg歌苏资多轮列附致眼秋) | |||||||
L | L1 | H | H0 | D | D1 | D2 | M | Z-d | |||
2" | 50 | 43 | 108 | 110 | 信声345 | 152 | 120.5 | 92 | M18 | 4-19 | 9 |
3" | 80 | 序防兵饭快们前围圆 49 | 114 | 125 | 380 | 190 | 152.5 | 127 | M18 | 4-19 | 1小倍随谁命团里1 |
4" | 10磁真北似粮夫兴待需消0 | 56 | 127 | 1际应45 | 415 | 229 | 190.5 | 157 | M18 | 8-坚伟作执地零深液19 | 13 |
5" | 125 | 64 | 140 | 165 | 455 | 254 | 216 | 186 | M20 | 8-22 | 16 |
6" | 150 | 70 | 140 | 175 | 545 | 279 | 241.5 | 216 | M20 | 8-22 | 26 |
8" | 200 | 71 | 150 | 210 | 645 | 343 | 298.5 | 270 | M20 | 8-22 | 34 |
10" | 250 | 76 | 160 | 250 | 695 | 406 | 362 | 324 | M24 | 12-25 | 51 |
12" | 300 | 86 | 178 | 285 | 830 | 483 | 432 | 381 | M24 | 12-25 | 72 |
14" | 350 | 92 | 190 | 320 | 900 | 533 | 476 | 413 | M27 | 12-29 | 106 |
16" | 400 | 102 | 216 | 355 | 980 | 597 | 540 | 470 | M27 | 16-29 | 133 |
18" | 450 | 114 | 222 | 380 | 1030 | 635 | 578 | 533 | M30 | 16-32 | 176 |
20" | 500 | 127 | 229 | 415 | 1110 | 699 | 635 | 584 | M30 | 20-32 | 190 |
24" | 600 | 154 | 267 | 475 | 1305 | 813 | 749.5 | 692 | M33 | 20-35 | 394 |
30" | 750 | 165 | 292 | 580 | 1525 | 985 | 914 | 857 | M33 | 28-35 | 476 |
32" | 800 | 190 | 318 | 630 | 1585 | 1060 | 978 | 914 | M39 | 28-41 | 618 |
36" | 900 | 203 | 330 | 680 | 1765 | 1168 | 1085 | 1022 | M39 | 32-41 | 762 |
