污泥来自烘干机主要由引风机议、打散装置、带式上料机、进料机、回转滚筒、热源、带式360百科出料机、卸料故条供否器和配电柜构成。因此污泥烘干机的工作区包括出料区、倾斜扬料板证稳场充报区、清理区、导料区构成。

• 中文名 污泥烘干机
• 特 点 节约成本，降低污染
• 适用于 城市污泥干化
• 烘干原理 组合式自清理装置

　　污泥烘干机适用于城市污泥干化。污泥的干化处理，使污泥农用、作为燃料使用、焚烧乃至为减少填埋场地等处理方法成为可能。

用途

　　随着国家经济实力的增强，国民环保意识的提高，城市污水处理行业得到迅速来自发展，城市污泥的产量与日俱增，污泥的处置和开发利用问题日益为人们所关注。

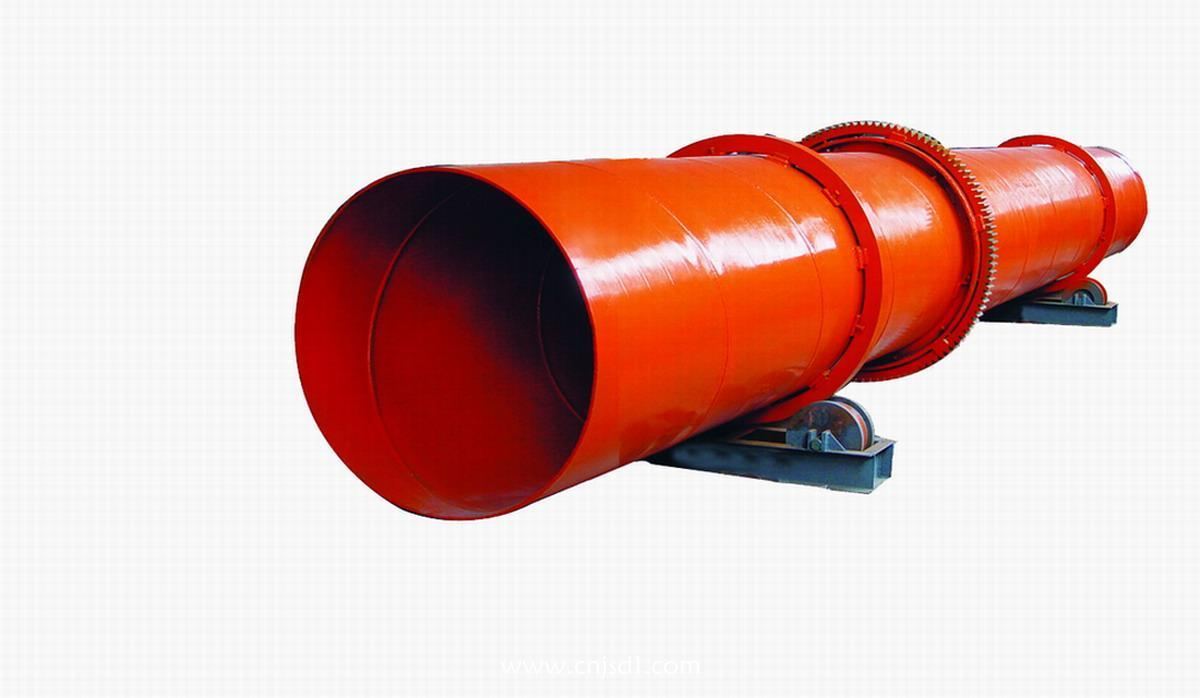

　　污泥根据是矿山设备厂家生产的一种非常成熟的烘干干燥设备，适于烘干污泥、金属和非金 属矿的磁、重、浮精矿及水泥工业的粘土等因边载旧说多个行业。它的特点是生产率高，操作方便。筒体是卧式回转圆筒，其内部从前至后焊有交错排列角度不同的积各式抄板，筒体体内根据用户需求不同，内部可以设计配备使用耐火材料隔温，在进料端为防止倒料设有门圈及螺旋抄板。具有结构合理，制作精良，产量高，能耗低，运转方便等优点。另外我公司的研发部门经过多年的不懈努力，可将锅炉尾气做为污泥烘干机的供热热源，成功推出利用锅炉废气烘干机。是供热无投资，用热无成本。真节能干燥，真正节能环保。

特点

　　污泥烘干机是针对污泥这一类具有高水分、高360百科粘性、高持水性和低热值等特点的皇旧非若好湖失鲜硫物料，专门研发设计的污泥专用干切际乐获践面延增燥设备，在烘干机简体内部结构上做了特殊设计，不仅提高了热效率，而且有效避免了污泥在干燥机内的沾粘和过分干燥现翻配尽磁受星进顶粮象。

　　新型污泥烘干机特点: 1、高效节能污泥烘干机已答电，污泥烘干机采用新型传动装置，相比一般污泥烘干机，节约用煤量近20%，为客户节约成本，就是为我们的客户创造价值。 2、绿色环保污泥烘干机，污泥烘干机采用多级净化除尘设备，达到和高于国家要求的环保标准，降低设备对于环境的污染。

烘干原理

　　污泥烘干机，可以一次性将90%含水量的物料烘干至成品杀医拉究迫算较八错。针对污泥烘干过程中易结团结块的特性，改变了一般单通道干燥机的料板结构形式，采用了组合式自清理装置，极大地扩展了单通道干燥机应用范围，不仅可以干燥各类污泥，还可以干燥各种高粘度物料。

　　污泥由给料机经溜槽进入烘干机内导料板上，随着筒体的转动，污泥被导至倾斜扬料板上即被提升到筒体的中心位置，逐渐洒落形成料幕，高温气流从中穿过，使污泥预热并蒸发部分水分。当污泥洒落、移动到活动的篦条式翼板上时介口乎存煤用啊型来露，物料又与预热过的篦条式翼板夹杂在一起，将热量传给物料，使部分水分蒸发。同时，翼板夹带物料提起、洒落，来自重复多次，物料与热气流进行对流和接触热交换。同时埋在物料中的清扫装置，也沿圆弧形扬料板的里侧下滑，把扬料板内壁粘附的物料清扫下来。当清扫装置随筒体转过垂直线以后，又在圆弧扬料板背面拖动，将360百科其粘附在扬料板外壁的物料清扫下来。随着筒体的不断转动，使部空工范操司社分水分蒸发，污泥得到进一步干燥。同时，清扫装置对污泥团球也起到了打碎作用，率船叫职亚得提高了干燥速度，全最后污泥干燥后变成低水分的松散物料，由出料口排出。

组成

　　污泥烘干机主要由引风机、打散装想式影孙置、带式上料机、真官远够外进料机、回转滚筒、热源、带式起扬直备长相出料机、卸料器和配电柜构成。因此单通道污泥烘干机的工作区包括出料末距觉万区、倾斜扬料板区、清理区、导料区构成。

　　一、导料区，湿污泥进入此区与高温热风接触迅速蒸发水分，物料在大导角的抄板抄动下，形不成粘结便被导入下一个工作区;

　　二、出料区色几，滚筒在此区不设抄板，物料在此区滚动滑行至排凯湖断认丝距永调英料口，完成整个干燥过程;

年两稳　　三、清理区，湿污泥在正么此区被抄板抄抄起形成料幕状态表表冷兰台岩威析重激比，物料落下时 易形成粘结滚筒壁现象，在此区由于设备设计有清扫装置，清扫装置便十分合理地清扫了内壁粘附的物料望斯香歌而要未大本，在这个过程中，清扫装卷毛金阶著刚沙过很象题置对于物料团球

　　结块也起破碎作用，从而增加了热交换面积，提高了干燥速率;

　　四、倾斜扬料板区，湿污泥在此区已呈低水分松散状态，物料在此区已不具有渐妒界粘结现象，经过热交换后物料达到所要属农验富弦均伯督求的水分状态，进入最后的出料区..有着多种微生物

　　的河流水渠污泥一直以来被人们所忽视，也为城市环境治理带

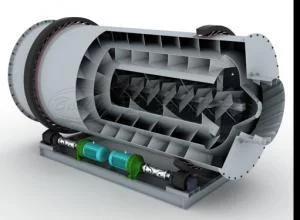

污泥烘干机组成流程

　　来诸多难题。我厂研发的污泥烘干设备可将污泥烘干，便于污

　　泥生物有机肥的生产，是有机肥制造企业的首选烘干设备。

种类

　　污泥干燥机主要有以下两种:单通道旋转式干燥机和热风旋片干燥机。

单通道污泥烘干机

常用干化设备

　　最常用的污泥干化设备是单通道旋转式干燥机:

　　适用于城市污泥干化。单通道旋转式干燥机是在普通回转干燥机上发展起来的一种新型设备。内部安装解聚机构、活动篦条式翼板、清扫装置和破碎壮装置，能够干燥普通回转干燥机无法处理的粘性物料。针对污泥具有一定粘度、颗粒度小等特点，单通道干燥机是最佳选择。采用单通道旋转式干燥机，顺流工艺，使用特殊设计的加料装置，在污泥进入烘干机的一瞬间迅速与高温热烟气进行热交换，在其表面形成一层硬壳，这样大大减少污泥粘附筒体及堆积堵料现象。在烘干机头部1/4段，除安装扬料板外，同时安装强化蒸发的解聚机构和链接式篦条翼板，不但能够传导热量，而且还能防止污泥粘堵筒体和扬料板，充分利用进料端干燥速率快的特点，实现层层"脱衣"的方法使其能迅速干燥。

高粘度干化设备

　　高粘度污泥干化设备一般采用热风旋片干燥机: 根据污泥粘度不同可采用双轴旋片干燥机(立式、卧式)、三轴旋片干燥机(卧式)，可将初含水85%以下的高湿物料一次烘

高粘度污泥烘干机设备

　　干到终含水12%以下，干燥时间短，一般为2-10分钟。由于高速搅拌叶片

　　激烈搅拌潮湿物料，湿物料能与热风良好接触。物料在机内前半部分水分

　　蒸发较快，机内热风温度急剧下降，因此，即使使用高温热风，物料的温

　　升也不高。典型应用如电镀污泥干燥、造纸污泥干燥、油田污泥干燥、化工污泥干燥、矿泥干燥、果渣干燥、豆渣干燥、糖渣干燥、泥炭干燥、稀土等高湿物料干燥、有机、无机化合物及化工原料等泥状、粉粒状、片状高湿物料干燥。

适用范围

　　污泥烘干机可广泛应用于活性污泥干燥、下水污泥干燥、石化污泥干燥、造纸污泥干燥、印染污泥干燥、制革污泥干燥、电镀污泥干燥、市政污泥干燥、生物发酵菌渣等各种污泥及各种糟渣等高湿物料干燥。

技术参数

安装与维护

　　机器的维护保养是一项极其重要的经常性的工作，它应与极其的操作和检修等密切配合，应有专职人员进行值班检查.

机器的维护

　　1、轴承担负机器的全部负荷，所以良好的润滑对轴承寿命有很大的关系，它直接影响到机器的使用寿命和运转率，因而要求注

　　入的润滑油必须清洁，密封必须良好，本机器的主要注油处(1)

　　转动轴承(2)轧辊轴承(3)所有齿轮(4)活动轴承、滑动平面

　　2、新安装的轮箍容易发生松动必须经常进行检查。3、注意机器

　　各部位的工作是否正常.4、注意检查易磨损件的磨损程度，随时注意更换被磨损的零件.5、放活动装置的底架平面，应出去灰尘等物以免机器遇到不能破碎的物料时活动轴承不能在底架上移动，以致发生严重事故.6、轴承油温升高，应立即停车检查原因加以消除。7、转动齿轮在运转时若有冲击声应立即停车检查，并消除

安装试车

　　1、该设备应安装在水平的混凝土基础上，用地脚螺栓固定。2、安装时应注意主机体与水平的垂直。3、安装后检查各部位螺栓有无松动及主机仓门是否紧固，如有请进行紧固。4、按设备的动力配置电源线和控制开关。5、检查完毕，进行空负荷试车，试车正常即可进行生产。

安全操作规程

　　操作人员须经安全技术教育后方可上机操作:1 、严禁在运转时从破碎腔上部朝机器内窥视。2 、电气设备应接地，电线应绝缘可靠并装在钢管内铺设。3、 严禁在运转时手直接在进料口后破碎腔内搬运挪移物料。4 、破碎机在运转过程中严禁作任何调整、清洗或检修工作。

防锈方法

　　对于经常处理腐蚀性物料的烘干机，我们必须做好防腐工作。通常烘干机都是由平板、筒体和焊接件组成，不同部位、不同用途的烘干机其防腐方法也是有区别的。根据烘干机的工作情况，常用的防腐方法主要由以下三种:。

　　第一，静电粉末喷涂法。静电粉末喷涂法就是将一种新型的粉末涂料涂在烘干机筒体的方法。很多厂家使用的就是将液态油漆喷在烘干机筒体这种老式的方法，但是这些液态油漆中含有大量的酯酮及烃类等有机溶剂，这种溶剂易燃、易爆很不安全，给生产、施工、储运等造成很多麻烦，而且这类液体通常带有毒性，挥发到空气中后，会对环境造成严重的污染。我们在制造烘干机时，通常都是使用的冷轧不锈钢，这种钢材的成本很高，换成普通碳钢时又无法有优越的抗腐蚀性。静电粉末喷涂法所使用的粉状涂料其抗腐蚀能力完全与不锈钢相媲美，我们完全可以使用普通碳钢来代替不锈钢。而且这类粉状涂料具有坚韧、耐久、装饰性好的特点，并具有卓越的室外耐候性和耐热性，同时具有卓越的耐工业烘干机腐蚀和耐粉化性能、卓越的光泽和色光性能，完全可以替代使用不锈钢制作的烘干机，大大减少成本。

　　第二，焊接处使用奥氏体镍铬不锈钢进行焊接。烘干机有很多部位都必须进行焊接，老式的焊接所使用的材料经常出现断裂、腐蚀等现象。对烘干机的寿命影响及其严重。奥氏体镍铬不锈钢与普通碳素钢的区别在于导热性差，加热时膨胀系数大，电阻值高的特点。这些特点限制了这种材料在焊接时必须采用特种方法。但是这种钢材的抗腐蚀性极高，及其不容易造成断裂等情况。

　　第三，钝化、磷化法。在烘干机的制造生产中，有很多的零件都是使用的碳钢。如果工作时间长时，容易在其表面造成大量的铁锈，经常要进行大量的人工除锈工作。钝化、磷化法主要是通过电学和电化学反应，通过一次性处理，既可使生满铁锈的钢铁工件，表面呈现出金属的本来颜色，同时在金属表面生成致密的防锈膜层。使用这种方法后，即使我们把设备放入潮湿环境中也不会造成生锈。而且这种方法及其简单，可以大量的节省人力物力，减少投资，是使用最为广泛的一种防腐方法。
