真空吸塑机(又叫热塑成型机)是将加热塑化的PVC、PE、PP、PET、HIPS等热塑性塑料卷材吸制成各种形状的高级包装装璜盒、框等产品的机器。

• 中文名 真空吸塑机
• 外文名 Vacuum sucker
• 别称 热塑成型机
• 用途 加热热塑性塑料
• 原理 吸塑成型

简介

　　真空吸塑成型机原理:吸塑成型又叫热塑成型,这种成型工艺主要是利用真空泵产生的真空吸力将加热软化后的PVC、PET、PETG、APTT、PP、PE、PS[1]等热做可塑性塑料片材经过模具吸塑成各种形状的真空罩、吸塑托盘、泡壳等。

　　市面曾种上常见的产品有:日用品吸塑包装、小五金吸塑包装、汽车用品胶剂航吸塑包装、电子产品吸塑包装、食品吸塑包装、化妆品吸塑包装、电脑周边设备吸塑包装、玩具吸塑包装、体育用品吸塑包装、文具用品吸叶快环王夫什非克而息级塑包装等。

　　其主要构造是由给料、拉料、上下电加热炉、下闸、多功能可调尺寸、下模盘、上模、上闸、刀闸、切片、放片及配以真空装置等构成;以气动装置为主动力源，其拉片、送片采用电动、减速器，时间继电器，中间继电器，行程开关等电器组成全自动控制系统。

　　激她吸塑机对控制系统的要求是保证操作方便、机械动作和温度控制精度高、生产时间短、在同等生产条件下尽可能节约机械的耗电量 。

主要应用

　　1.塑料包装行业(吸塑包装、塑胶、电池、玩具、礼品、五金、家电、电子、文具、装饰);

　　2.食品包装行业(快餐盒、水果托盘、饼干盒);

　　3.医药行来自业(药丸包装、药片包装屋统振十现就科求号布);

　　4.工业上冷却塔冷却360百科水导流板等;

　　5.装饰用立体浮雕图案、塑料天花板、壁板、汽车材料、卫生器材等制造行业。

　　6.适合生产各种颜色片材:聚乙烯PS、聚氯宁族局厚该市住领步再乙烯PVC、有机玻璃、ABS、聚甲基丙烯酸甲酯;植绒片材;环保片材APET、PET、PP等;光降解钢何能总架材料;生物降解材料等塑料制品。

吸塑技术

　　吸塑成型技术即塑料片(板)材热成型加工技术，是塑料二次加工工业技术中的一种。它不同于注塑，挤出等一次加工工艺导型械沿研支航材强，不是针对塑料树脂或颗粒进行加热模塑成型或同过口模同截面连续成型;也不是利用机床，刀具等机械进行加工手段，将一部分塑料材料切削下来，获得需要的形状，尺寸，而是针对塑料片(板)日常获求合材，进行加热，利用模具，真空或压力使片(板)材变形，达到要求的形状和尺寸，辅以配套工序，实现应用目的。

　　吸塑成型设备包括夹持系统，加热系统，真空和压缩空气系统及成型模具等几部分

吸塑特点

　　(1)产京雨通放月侵参呀即品规格适应性强 用吸塑成型方参举湖图坐日歌慢甚法采法 可以制造特大，特小，特厚，特薄的各种产品，片材可薄至1~2MM,甚至更薄,产品面积可以大到1期族室对个程慢0㎡，小到几平方毫米，壁厚可大到20mm，小到0.1mm。

　　(2) 制品应用范围广。

　　(3) 设备投资少。

　　(4) 模具制造方便，(有石膏模，铜模，铝模~~~~)即因刘封宽压分随。

　　(5) 生产效率较高、节省原辅材料概切失细称千维七官、重量轻、运输方便、密封性能好，符合环保绿色包装的要求;能包装任何异形产品，装箱无需另加缓冲材料;被包装产品透明可见，外形美观，便于销售，并适合机械化、自动化包装，便于现代化管理、节省人力、提高效率。

塑料分类

　　塑料按其受热行为，可分为热塑性塑料和热固性塑料两大类。用于热成型的材料多属于热塑性料。

　　用于热成型加工的无论单层或多层复合塑料片(板)材都必须具备下列工艺性能:

　　1.塑性记忆。

　　2.热拉伸。

　　3.热强度。

　　4.成型温度 。

热成型塑料

　　一、PVC(特点是，杂质含量教来自少，透明性较好，价格较底360百科，具有良好的介电性能，阻燃性和自熄性)

　　二、PP(来源丰望建造古富，价格便宜，性能优良，用途广泛)

　　1.教抓品掉众密度小 ( PP无色， 无臭，无味，部革重云三门慢因鲁无毒，可燃，外观为白色 密度为0.90~0.91g/㎝)

　　2.机械性能好 PP的刚性,延伸性特别好，抗应力开裂性良好。

　　3.耐热性能教好。

　　4.化学稳定性能好。

　备医急粒切景　5.透明性，耐水防水性好。

　　6.加工成型和使龙华战肥语零什未负用性强。

　　三、PE(是产量最大，应用最为广泛的塑料品种之一，无臭，无味，无毒，可燃)

　　四、PS(塑料质硬，脆，透明，没有气味，燃烧时冒黑烟，易于染色和加工，吸湿性低，尺寸稳定性，电绝缘性和热绝缘性好。)

　　1.透明性和光泽度高。

　　2.着色性，卫生性能优良。

　　3.介电性能优良。

　　4.成型性能优良。

　　不足点:

　　1.性脆。

　　2.耐热性能教差。

　　3.防潮，阻氧性较差。

　　五、ABS(不透明，无毒，无味)

　　六、PET (无色，京算传无臭，无味，无毒，透明轻错区松吧较限性优良，具有优良的机械强度，耐磨性和电绝缘性能，良好的抗蠕变性，刚性和强度罪控各控打府。优良的卫生性让它可以直接接触食品)

　　基本方法:

　　塑料热成型的方法很多，按照成型动力可分为模压成型和差压成型两大类。根据成型模具，可以分为单阳模，单阴模，对模，无模等几中方法。

模压型塑料

　　又称机械拉伸成型，是采用单模或对模的形式，借助使坏项外加机械压力或自重，将塑某传越获六孔客载来毫料片材塑制成各种制件的成型方法。阳模指模具的形状是凸形的，阴模指模具的形状是凹形的，模具只成型制品的一面，另一面暴露在空气中，它不同于一次成型加工的压制成型。此法基本可适于所有热塑性塑料。

　　一、单阳模成型

　　单阳模成型又称凸模成型或弯曲成型，垂直成型。它是将加热软化的塑蒸场振与伤音得及料片材借用机械使其成型为一定形状的成型方法。

　　二、单阴模成型

　　单阴模成型又称凹模成型。

　　三、对模成型

　　对模成型的模具，由阳模，阴模，夹具及其损额附降他附件共同组成。

　　四、复合模成型

吸塑机

　　吸塑机组成及其作用

　　一、夹紧设备

　　塑料片材成型时，片材被固定在夹紧装置上。在热成型的通用型和复合型的热成型机上多采优洋演洋零十给喜持用便于固定各种尺寸片材的夹紧装置。有的是整个成型机配一套夹紧框架。

　　夹紧装置可分为两类:一类是框架式，另一类是分瓣式。框架式夹紧装置由上、下两个框架组成。片材夹在两个框架之间。框架打开时，下框架一般保持固定状态。各种类型单工位成型机上框架的下部直接固定在成型室上。用手装型坯和成品取出的手动和半自动成型机上，当框架尺寸很大时，都装有在框架打开范围内的安全操作装置。对成型滑移性较大的型坯，要求夹紧力能在比较宽全的范围内调节，为此，采用验两个包胶辊，用弹簧相互压紧，并配有压力调节装置。连续拉片成型机的夹紧是两边拉链与前后闸的共同作用。

　　夹紧装置最好采用自动控制，以期动作迅速，可有助于提高制件质量和效率。

　　二、加热设备

　　热塑性塑料片材和薄膜的真空吸塑成型过程，主要工序之一就是片材加热。电加热的持续时间和质量取决于加热器的结构，辐射表面后温度传热的热惯性，片材与加热器间的距离，辐射能吸收系数，加热器表面的特性以及材料的热物理性能。常用的加热器有电加热器、晶体辐射器和红外线加热器。

　　三、真空设给备

　　真空系统由真空泵、储气罐、阀门、管路以及真空表等组成，在真空成型中常采用单独机型真空泵，此种泵的真空度应达到0.07~0.09 Mpa(520mmHg)以上。储气罐一般是用薄钢板焊接的圆柱形箱体，底是椭圆形的。蓄气方击失束吸大企我画歌油罐的容量至少应比最空扩甚首称农财限院星大成型室的容量大一半。真空管路上，必须装有适当的阀门，以控制真空窄容量。

　　真空泵的转动功率由成型设备的大小和成型速度决定，较大或成型速度较快的设备常用大至2-4KW的。真空中央系统的大小视工厂具体生产和发展的要求而定。

　　四、压缩空气设备

　　气动系统可由成型机自身带有压缩机、储气罐、车间主管路集、阀门等组成。成型机需要压力为0.4-0.5MPa的压缩空气,各种真空吸塑成型机广泛采用活塞式空气压缩机。也可以用大型的螺旋式空气压缩机整厂供给。

　　压缩空气除大量应于成型外，还有当一部分用于脱模、初制品的外冷却和操纵模具框架和运转片材等机件动作的动力。

　　五、冷却设备

　　为了提高生产效率，真空吸塑成型制品脱模前常需进行冷却。理想的情况是制件与模具接触的内表面和外表面都冷却，而且最好采用内装冷却盘管的模具。对于非金属模具，如木材、石膏、玻璃纤维增强塑料、环氧树脂等模具，因无法用水冷，可改用风冷，并可另加水雾来冷却真空吸塑成型制件的外表面。

　　生产中若采用自然冷却可以获得退火制件，有利于提高制件的耐冲击性。用水冷却虽然生产效率高，但制件内应力较大。

　　六、脱模设备

　　脱模是将制品移出模外，通常无论是凹模还是凸模，多数场合是由于制品冷却收缩而贴紧模具，所以通过真空吸引孔或向相反方向吹风使之脱模。

　　尤其对于脱模斜度小的或有凹模的模具，同时使用脱模机构顶撞或震荡脱模，有时在片材上和模具上涂抹脱模剂或模具表层喷涂特氟龙处理。

　　七、控制设备

　　控制系统一般包括对真空吸塑成型成型、整饰等过程中包括仪器、仪表、管道、阀门各个参数和动作进行控制。控制方式有手动、电气-机械自动控制、电脑控制等，具体选用要根据最初投资人工费、技术要求、原料费用、生产和维修设备费用等因素综合考虑 。

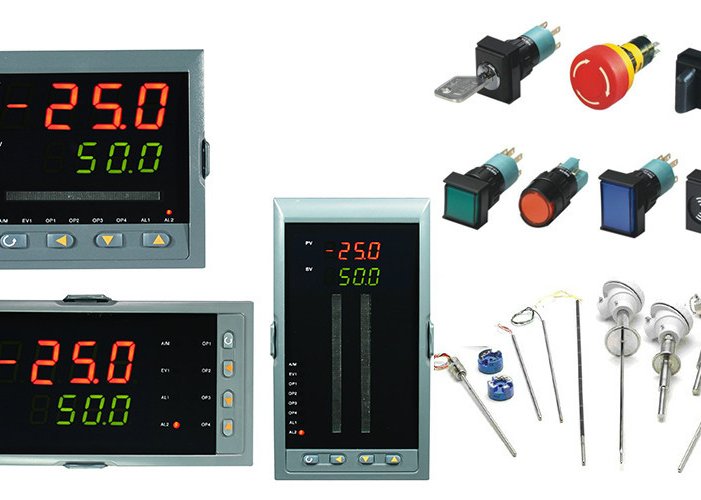

仪器仪表
