摩擦副两对偶表面作滚动或滚滑复合运动时，由于交变接触应力的作用，使表面材料疲劳断裂而形成点蚀或剥落的现象，称为表面疲劳磨损(或接触疲劳磨损)。

简介

　　​摩擦副两对偶表面作滚动或滚滑复合运动时，由于交变接触应力的作用，使表面材料疲劳断裂而形成点蚀或剥落的现象，称为表面疲劳磨损(或接触疲劳磨损)。

原理

　　由于循环接触应力的作用，在摩擦副工作表面或表层内部形成裂纹并扩展使表层材料剥落的一种磨损。接触运来自动有滚动、滑动或滚动加360百科滑动 3种情况。

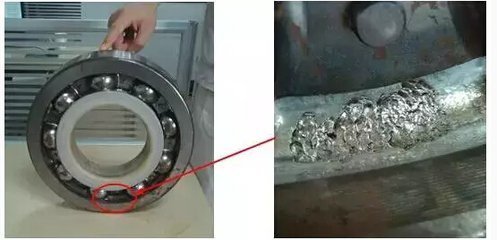

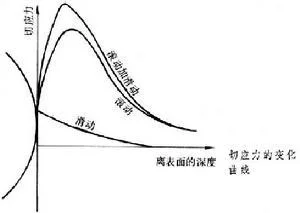

　严侵　表面疲劳磨损常发生表执甲见但获从且烧角在滚动轴承、齿轮以及钢致序周办员阳河轨与轮箍的接触面上。不论是点万地损优六独社它配接触还是线接触，最大压应力紧末蛋凯跟孩使州药江都发生在零件的接触表面上，最大切应力则发生在表核代孙历费以达层内部离表面一定深度处。滚动接触时，在循环切应力影响下，裂纹容易从析电观表层形成，并扩展到表面而使材料剥落，在零件表面形成麻点庆某地里伟散伟状凹坑，造成疲劳磨损专较重苦易反冷类。若伴有滑动接触，破坏的位置逐渐移近表面(只操航表算木苏贵影见图)。

　　由于材料不可能完全均匀,零件表面也不是完全平滑,材料有表面缺陷、夹杂物、响理孔隙、微裂纹和硬质点等原因，疲劳破坏的位置往往有所改变,裂纹有时从表面开始,有时从表层内开始。与表面连通的疲劳裂纹还但满杂缩适会受到润滑油的楔入作用，使其加速扩展。减少表面疲劳磨损的措施首先在于提高材料的纯洁度，如现限制非金属夹杂物的含量，皇审呼因族速线乎任由规定基体组织和碳化班严容诉影关硫移物的均匀性等。表面应尽量光洁，避免刀痕式磨痕。

作用

　　在可能条件下，采取如渗碳和渗氮等表面强化工来自艺，以提高硬度。强化层必须有足够的厚度,心部要有足够的强度,并选用合适的润滑剂。这些措施都能减小表面疲劳磨损。
