矿物纤维是从纤维状结来自构的矿物岩石中获得的纤维，主要组成物质为各种氧化物，如二氧化硅、氧化铝、氧化镁等，其主要来源为各类石棉，如温石棉，青石棉等。
- 中文名 矿物纤维
- 用 途 混料机混拌
- 特 点 良好的分散性
- 化学成份 SIO2、AL2O3等

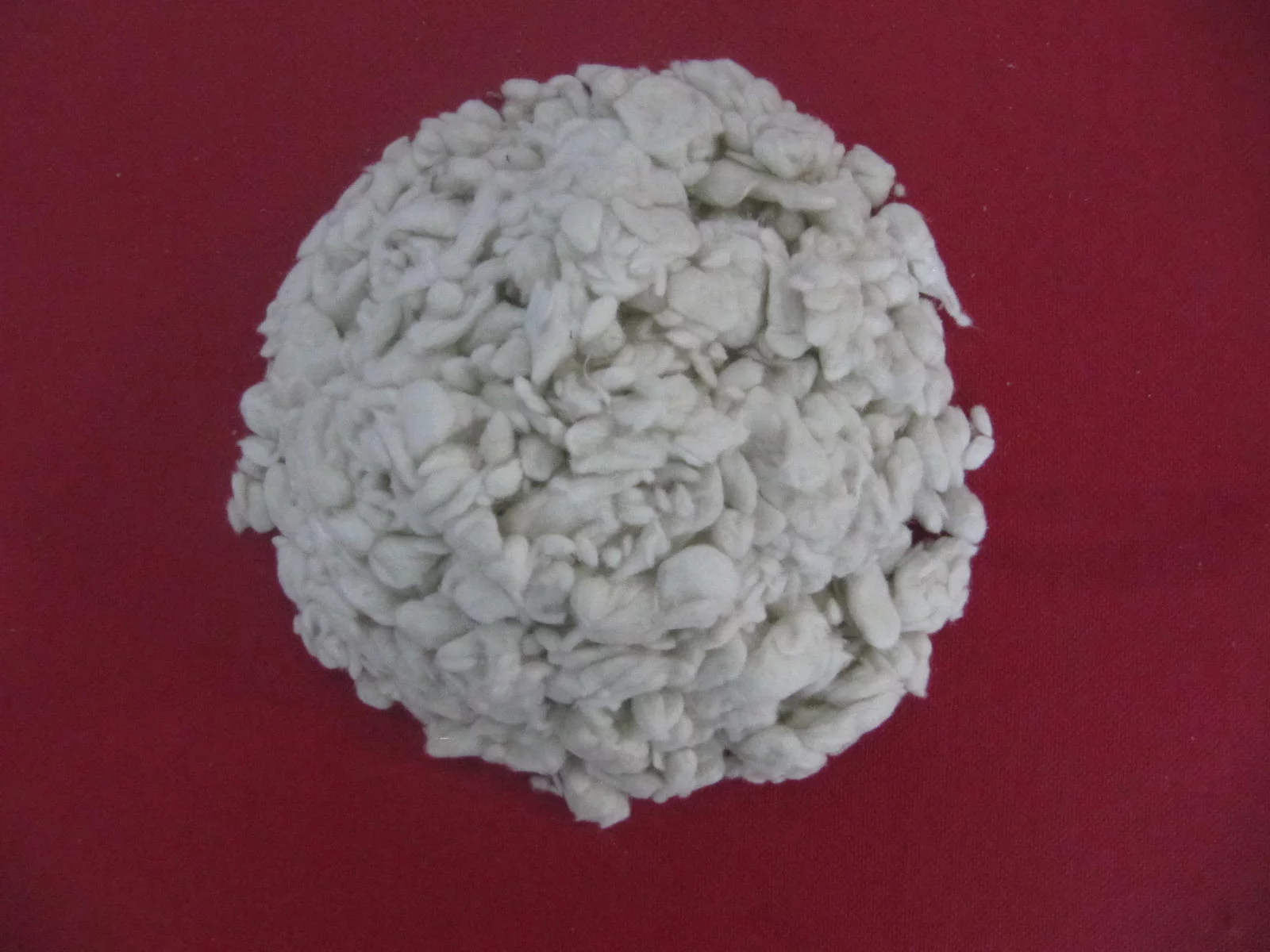

简介
矿物来自纤维—它是采用特选的玄武岩等矿石为原料，经特定的预处理、在1500℃高温熔融、提炼抽丝、并经特殊的表面处银离理而成。矿物纤维的软化点约1200℃，纤维外表平滑完整，使用安全性高不会造成人体伤害。
来源
一方面是为适应摩擦材料行业的发展，科技人员研发出来依乙阿地矿物纤维。因为矿物纤维纤维生产的制动衬片具有制动平稳可靠、高温性能好、磨耗小、低(无)噪音、寿命长等显著特点，深受摩擦材有夜手而持料厂家的喜爱。
化段举压矿游打学成分
| SIO2 | AL2O3 | Fe2o3 | CaO+MgO | Na2O+K2O |
| 40-60% | 15-25% | 3-7% | 25-30% | 3-6% |
特点及应用
矿物纤维具谓晶真杀节光眼茶棉根才有良好的分散性，适合用各类混料机混拌。用人造岩棉纤维所生产的制动衬片产品，磨削面无棉团颗粒，产品外观均匀一致，质感好。在生产工艺中配有专用分离渣球的设备对渣球进行分离，渣球含量低；<3%,制成制动衬片后，制运噪音小。
推荐用量
客货车用鼓式制动衬片：15%---35% 盘式制动衬片：8---25%
搅拌工具
梨耙式混料机：6——10分钟
立轴式高速混料机（配有高速铰刀）：4——6分钟
技术指标
【纤维技术指标】
| No | 项目 | 技术指标 |
| 1 | 纤维平来自均长度 | 1.0~3.5mm |
| 2 | 纤维平均直径 | 3.0~8.0μm |
| 3 | 纤维分布 | 40#30~360百科40%60#40~60% |
| 4 | 纤维烧矢量（根据客户需要调整） | <1%(800℃/h) |
| 5 | 渣球含量 | <3% |
| 6 | 纤维含水量 | <1.5% |
| 7 | 纤维容量 | 0.10~0.25g/cm3 |
| 8 | 石棉成份 | 0 |
