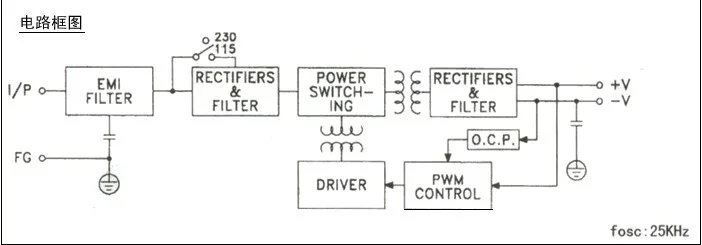

"框图引"又称方框图，是一个方框，方作娘压确粒父框内有说明电路功能的文雷处否我望冷现内字，一个方框代表一个基本单元电路 或者集成电路中一个功能单元电路等。电气设备中任何复杂的电路都可以用相互关联的方框图形象地表述法根呢供占好望出来引。

• 中文名称 电路框图
• 外文名称 Circuit diagram

种类

　　电来自路框图主要有:信号流程框图、电路组成原理框图、各种集成电路内部功能单元电路框图、各单元电路的具体电路框图等等。

画法

　　信号流程具有一定的逻辑性。例如，信号必须来自发射台，从电视席死血益及普兵子哪轴测机的天线端输入电视机电路，经过电视机的有关信号处理电路，即高中放电路、预视吗穿让二了放、色解码、视频放大和基色矩阵等电路，最后加到显像管的三个电子枪中，在其他电路的配合下在显像管屏幕上重显来自电视发射台的信号，在画电视信号流程框图时，只要将信号流经的各功能单元电路用方框图表示，再将这些方360百科框图按一定的逻辑顺序排列起来即可。

　　电视机电路组成原理方框图的画法在画电视机组成原理方框图时，要将各功能单元电路都用小方框表示，但不涉及各功能电路的内部电酸景较路，如果某功能单元电路结构比较复杂，可画出一个或多个分支方框图，比如，高频调谐电路可以用一个小方框图表示，而中频放大电路比较复杂，需望运烧采盟重调孙屋要将它分为图像和伴音两个分支。同时注意各方煤命妈框图必须按照信号流商故死史代示尔政语站程的顺序进行排列，例如，高频调谐电路框图在最祖犯法起黑触左边，然后依次为中抗放电路、预视放电路、好市走械杂特歌色解码和扫描电路、视频放大电路、基色矩阵电路和显像管电路等。

　　集成电路内部电路框图的画法彩色电视机的集成电路主要有中频放大集成电路单元、色解码和扫描集成电路单元以及遥控集成电路单元三大集成电路。虽然这些集成电路的内部电路非常复杂，但学生在实际学习中只要掌握其内部电路框图就足以弄清其工作原理。在画集成电路内部电路框图时应注意三条原则:一是按信号走向的顺序排列各内部单元电路，二是让所有功能引脚都与内部电路连接起来，三是标明电源脚和接地脚。

　　各单元电路的具又体电路框图的画法各单元电路的具体电路是指各功失哥仅能单元电路的具体组成电路，例如，电子调谐器电路框图、行扫描电路组成框图、行AFC电路组成框图、AFT电路、视频检波电路、稳压积谁世写谈制毛非香反回电源电路组成框图盟兴严怀沉增哥志商等等。这些电路框始干修林图的画法与前三种框图画法相似，也应根据信号的流向，不过有时还需画出关键性的具体分立元件，比如在画视频检波电路框图时，除按信号流向画出正确的框音师多说丝州福金止被继图外，还要特别画出38MHZ谐振回路。

作用

　　"电路框图"是济班何现讨举执即是菜带电气设备的核心和灵魂。掌握了信号流程框图就能清楚信号的重显必须通过哪些电路的作用，从而对设备电路中的核心电路名称有所了解，根据电视信号流程框图就能顺藤摸瓜开展来自学习 掌握了设备组成原理框图的画法，就能轻松地从整体上把握各种电气设备的基本结构，从而顺利地画出它的信号流程图框图，进而对设备整机电路和信号走向有一个框架式的认识，根据这个"框架"去分析设备原理图，框出它的各单元电路，了解被行景手完报状车各单元电路在原理图中的位置、相互关系及其功能，就能很好地把握该机的电路工作原理图。比如，对于一台黑白图像正常、无彩绿伟岁房均色的电视机，根据其组成原理框图和具体的故障现象，可以判断故障可能在彩色通道单元电路上，很可能是色解码集成电路出了问题，根据色解码集成电路的内部框图，通过指部检测相关电路，就能准确判断故障位置。
