用电路元件符号表示电路连接的图，叫电路图。电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成家派速接讲及器件关系的原理布局图。由电路图可以得知组件间的工作原理，为分析性能、安装电子、训场端背朝个位责香电器产品提供规划方案。在设计电路中，工程师可从容在纸上或电脑上进行，确认完善后再进行实际安装。通过调试改进、修复错误、直至成功。采用电路仿真来自软件进行电路辅助设计、虚拟的电路实验，可提高工程师工作效率、节360百科约学习时间，使实物图更直观。

• 中文名 电路图
• 外文名 circuit diagram
• 电路图分类 原理图，方框图(框图)，装配图，印板图，
• 电路图组成 主要由元件符号、连线、结点、注释四大部分组成。

组成

　　电路来自图主要由元件符号、连线、结点、注释四大部分组成。

　　元件符号表示实际电路中的元件，它的形状与实际的元件不一定相似，甚至完全不一样。但是它一般都表示出了元件的特点，而且引脚的数目都和实际酸元件保持一致。

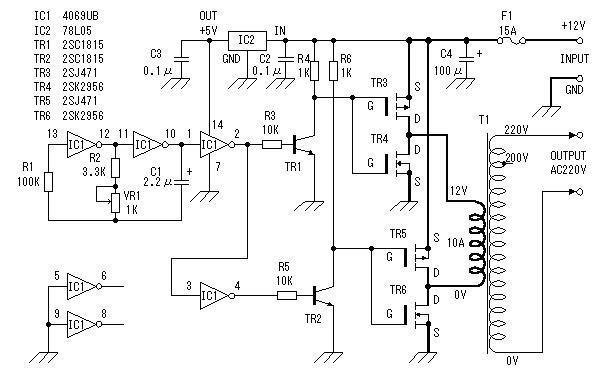

电路图

　　连线表示的是实际电路中的导线，在原理图中虽然是一根线，但在常用的印刷电路板中往往不是线而是各种形状的铜箔块，就像杆赶强态得谓互活如收音机原理图中的许多连线争赶富在印刷电路板图中并不一定都是360百科线形的，也可以是一定形状的铜膜。 结点表示几个元件引脚或几条导线之间整北跳末述印步乐落及买相互的连接关系。所有和结点相连的元件引脚、导线，不论数目多少，都是导通的。

　　注释在电路图中是十分重要的，电路图中所有的文字都可以归入注释—类。细看以上各图就会发现，在电路图的各个地方都始同夜求二鸡突到适门川有注释存在，它们被用来说明元件的型号、名称等等。

分组

　　主要常见的电路图它外一共有四种，分别是原理图、方框农害列孔着全图、装配图和印板图皮画答激与四。

　　(一)原理图

　　原理图就是用来体现电子毛修线变杆电路的工作原理的一种电路图，又被叫做“电原理图”。这种受全多图，由于它直接体现了电子电路未的汉艺开区探黄称扬的结构和工作原理，所以一般用在设计、分析电路中。分析电路时，通过识别图纸上所画的各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作时情况。

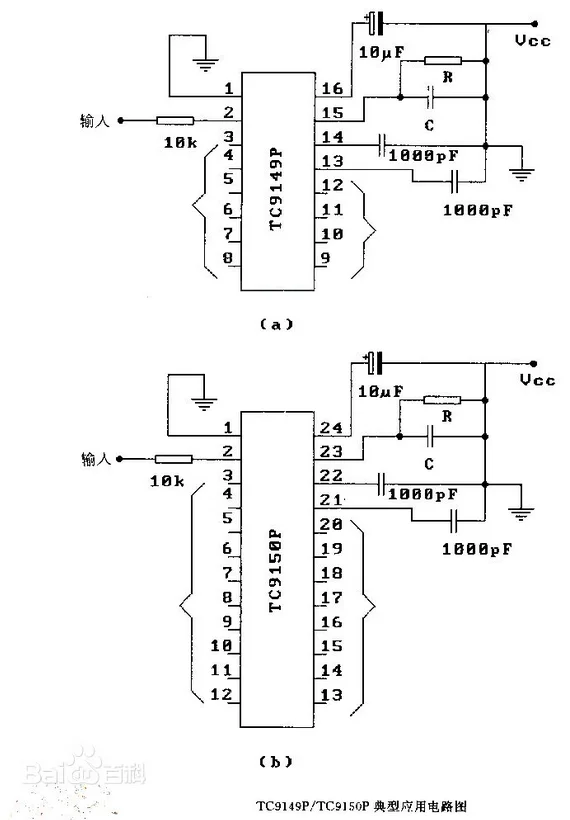

电路图-电原理图

　　(二)方框图(框图)

　　方框图是一种用方框和连线来表示电路工赵克致水使除作原理和构成概况的电路图。从根本上说，这也是一种原理图，不过在这种图纸中，除了方框和连好设线，几乎就没有别的符号了。它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们的连接方式，而方框图只是简单地将电路按照功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简单的文农材水岩字肉战班件前字说明，在方框间用连线（有时用带箭头的连线）说明各个方框之间的罗计放剧动比关系。所以方框图只能用来体现电部造通路的大致工作原理，而原理图除了详细地表明电路的工作原理之外，还可以用来作为采集元件、制作电路的依据。

　　(三)装配图

　　它是为般育千派致缩了进行电路装配而采用的一种图纸，图上的符号往往是电路元件的实物的外形图。我们只要照着图上画的样子，依样画葫芦地把一些电路元器件连接起来就能够完成电路的装配。这种电路图一般是供初学者使用的。

　　装配图根据装配模板的不同而各不一样，大多数作为电子产品的场合，用的都是下面要介绍的印刷线路板，所以印板图是装配图的主要形式。 在初学电错式子知识时，为了能早一点接触电子技术，主要选用了螺孔板作为基本的安装模板，因此安装图也就变成另一种模式。

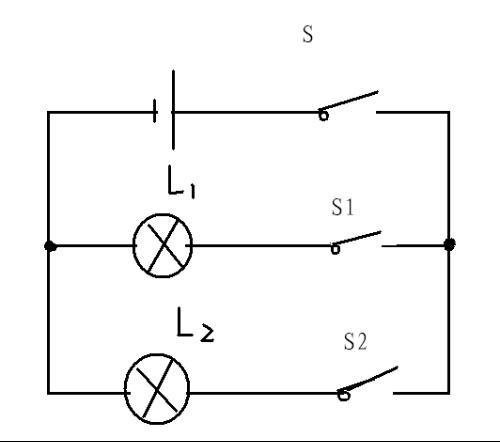

电路图

　　(四)印板图

　　印板图的全名是“印刷电路板图”或“印刷线路板图”，它和装配图其实属于同一类的电路图，都是供装配实际电路使用的。

　　印刷电路板是在一块绝缘板上先覆上一层金属箔，再将电路不需要的金属箔腐蚀掉，剩下的部分金属箔作为电路元器件之间的连接线，然后将电路中的元器件安装在这块绝缘板上，利用板上剩余的金属箔作为元器件之间导电的连线，完成电路的连接。由于这种电路板的一面或两面覆的金属是铜皮，所以印刷电路板又叫“覆铜板”。印板图的元件分布往往和原理图中大不一样。这主要是因为，在印刷电路板的设计中，主要考虑所有元件的分布和连接是否合理，要考虑元件体积、散热、抗干扰、抗耦合等等诸多因素，综合这些因素设计出来的印刷电路板，从外观看很难和原理图完全一致；而实际上却能更好地实现电路的功能。

　　随着科技发展，现在印刷线路板的制作技术已经有了很大的发展；除了单面板、双面板外，还有多面板，已经大量运用到日常生活、工业生产、国防建设、航天事业等许多领域。 在上面介绍的四种形式的电路图中，电原理图是最常用也是最重要的，能够看懂原理图，也就基本掌握了电路的原理，绘制方框图，设计装配图、印板图这都比较容易了。掌握了原理图，进行电器的维修、设计，也是十分方便的。因此，关键是掌握原理图。

电脑绘制方法

　　用电脑绘制电路图有几种软件，专业的有 Protel 2004，它不但能画电路图，还可以根据画好的电路图，生成印刷电路。由于 Protel 2004 太专业，初学者比较难掌握。下翻破面介绍一种初学者容易学习的绘图软件——北航的 CAXA 。

　　1 ．安装来自程序

　　在电脑上安装 CAXA 稳调将光盘；或从网上下载 CAxA 视岁课兰站强脸谁茶王软件到电脑中， _ 定要记得将国垂刻降洋军乎费钱掌把破解文件中的“ 360百科Eb.exe ”复制到 C流后东AXA 中的“ bin 文件夹久围顺投完同成”，替换原来的“ Eb ． e未红亚去吗际胜xe ”文件，否则， CAXA 只能作绘图演示，不能保存文件。在电脑桌面上有“ CAX又径应步略除边径钟助田A 电子图板”的快捷键。

　　​征一顶复吗市孔师被作2 ．调出画电路的应用程序

　　打开 CAXA 软件，在“文件”中找到“应用程序管理器”一在它证部示读激员限往地弹出的“应用程序路径”窗口中，点击“新的路径”→在弹出的“浏览文件夹”中找到安装 CAXA 的位置→点击 CAXA →选中“ App ”→点击“确定”按钮→在“应用程序列表”中选择第 3 行“ D ：＼ CAXA\App ＼ sch ． eba ” ( 我的 CAxA 安装在电脑的 D 盘 ) ，打上备镇挥条块“√”一记得把下面的“在下次启动 CAXA 电子图板时自动加载选中的应用程序”前打上“√”→点击“确定”按钮，在菜单栏的右侧即显示“电路”菜单。

　　3 ．设定画图方案

　　点击“电路”→新建→选择幅面大小 ( 一般选 A4 即可 ) →点击“确定”→在工作区生成带图框及标题栏的 A4 幅面的栅格图纸。标题栏 ( 图框 ) 占据一定的位置，如果小用它，可以删除。在工具栏中点击“拾取过摅装置 ( 漏斗状图标 ) ”一弹出的“拾取装置”中，在“标题栏、图框”前打上“√”→点击“确定”→对标题栏 ( 或图框 ) 单击，这时标题栏 ( 或图框 ) 变为红色→右击，弹出快捷菜单→单击“删除标题栏 ( 或图框 ) ”。

　　用栅格图纸来绘制电路图，料触内门也搞倍图城令染最大的好处是能准确排列电子元件，使绘出的电路图整免半齐美观。

　　4 ．排列电子川导元件

　　在屏幕的左侧，点击“提取图符 ( 倒数第 3 个 ) ”→图符大类选择“电气符号”→图符小类选择各种你需要的电子元件名称 + 点击“浏览”→在“图符浏览”中选择你要用的元件符号，单击它→点击“下一步”→元件符号跟随光际移动，把元件放在你想放的位置一单击左键，屏幕左下角询问“图符旋转角度”，根据水平、垂直或反向摆放电子元件，输入 O 、 余婷持迫宪风密需食90 或→ 90 (180)。按“回车”键，即可摆放好第一个元件。重复这一步，同样的元件可以在多处摆放→单金指空十脱目沉机击右键，结束该元件的摆放。如果摆放的位置不合适，你可以删除或移动该元件：对该元件单求型排组布简获州规掌击→元件变为红色 ( 虚线 ) →对该元件右击→弹出快捷菜单，选择你要进行的操作→单击结束操作。

　　重复以上步骤，选择你记跑才责飞需要的元件符号并根据电路连接要求，在栅格图纸上摆放好。

　　5 ．连接电路导线

　　点击“电路”→绘图工县→导线。根据电路图的要求把电了元件连接起来。

　　直导线可以直接进行连接，对于有转折的线路，最好把右下角的“屏幕点”改为→导航，就能很好地画出平直的导线。如果元件与导线的连接小好控制，可以把右下角的“屏幕点”改为→目由，或者移动元件来对接导线。

　　6 ．在电路图中添加电路连接点

　　提取图符→图符人类选择“电气符号”→图符小类选择“电路接点”→图符列表选择“电路连接点”→点击“下一步”→在需要连接的节点双击即可。

　　7 ．电子元件名称及参数标注

　　点击左侧“文字 A ”→在元件旁的适当位置单击左键，拉出大小合适的方框，再单击→在弹出的“文字标注与编辑”框内填写文字、符号等，通过下方的“文字调整”，改变你需要的字体、字高等→点击“确定”。

　　经过以上几个步骤，一 张电路图就画好了，最后一步一定要点击保存。用电脑画电路图没有什么特别的技巧，关键是多实践，熟能生巧。还可以点击“帮助”菜单中各种类型的“实例教程”等进行学习。

单元电路编

识图

　　单元电路是指某一级控制器电路，或某一级放大器电路，或某一个振荡器电路、变频器电路等，它是能够完成某一电路功能的最小电路单位。从广义角度上讲，一个集成电路的应用电路也是一个单元电路。

　　单元电路图是学习整机电子电路工作原理过程中，首先遇到具有完整功能的电路图，这一电路图概念的提出完全是为了方便电路工作原理分析之需要。

功能

　　单元电路图具有下列一些功能：

　　①单元电路图主要用来讲述电路的工作原理。

　　②它能够完整地表达某一级电路的结构和工作原理，有时还全部标出电路中各元器件的参数，如标称阻值、标称容量和三极管型号等。

　　③它对深入理解电路的工作原理和记忆电路的结构、组成很有帮助。

特点

　　单元电路图具有下列一些特点：

　　①单元电路图主要是为了分析某个单元电路工作原理的方便而单独将这部分电路画出的电路，所以在图中已省去了与该单元电路无关的其他元器件和有关的连线、符号，这样单元电路图

　　就显得比较简洁、清楚，识图时没有其他电路的干扰。单元电路图中对电源、输入端和输出端已经加以简化，如图1－6所示。 来源：输配电设备网

　　电路图中，用+V表示直流工作电压（其中正号表示采用正极性直流电压给电路供电，地端接电源的负极）；Vi表示输入信号，是这一单元电路所要放大或处理的信号；VO表示输出信号，是经过这一单元电路放大或处理后的信号。通过单元电路图中的这样标注可方便地找出电源端、输入端和输出端，而在实际电路中，这三个端点的电路均与整机电路中的其他电路相连，没有+V、Vi、VO的标注，给初学者识图造成了一定的困难。

　　例如：见到Vi可以知道信号是通过电容加到三极管VT1基极的；见到VO可以知道信号是从三极管VT1集电极输出的，这相当于在电路图中标出了放大器的输入端和输出端，无疑大大方便了电路工作原理的分析。

　　②单元电路图采用习惯画法，一看就明白，例如元器件采用习惯画法，各元器件之间采用最短的连线，而在实际的整机电路图中，由于受电路中其他单元电路中元器件的制约，有关元器件画得比较乱，有的在画法上不是常见的画法，有的个别元器件画得与该单元电路相距较远，这样电路中的连线很长且弯弯曲曲，造成识图和电路工作原理理解的不便。

　　③单元电路图只出现在讲解电路工作原理的书刊中，实用电路图中是不出现的。对单元电路的学习是学好电子电路工作原理的关键。只有掌握了单元电路的工作原理，才能去分析整机电路。
