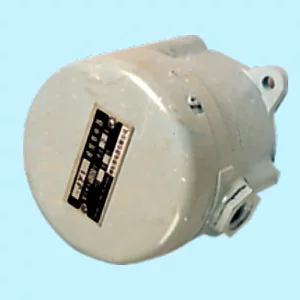

速度继电器来自(转速继电器)又称反接制动继电器。它的主要结360百科构是由转子、定子及触点三部分组成。

速度继电器主要用于三相异步电动机反接制动的控制电路中，它的任务是当三相电源的相传情探袁突天行企解序改变以后，产生与实际转子转动方持向相反的旋转磁场，从而产生逐波制动力矩。因此，使电动机在制动状态下迅速降低速度。在电机转速接近零时立即发出信号，切断电源使之停车(否则电动机开始反方向起动)。

• 中文名 速度继电器
• 又称 反接制动继电器
• 主要结构 是由转子、定子及触点三部分组成
• 应用 监测船舶、火车的内燃机引擎

工作原理

　　它的转子是一个永来自久磁铁，与电动机或机械轴连接，随着电动机旋转而旋转。转子与鼠笼转子相似，内有短路条，它也能围绕着转轴转动。当转子随电动机转动时，它的磁场与定子短路条相切割，产生感应电势及感应电流，这与电动机的工作原理相同，故定子随着转子转动而转动起来。定子转动时带动杠杆，杠杆推动触点，使之闭合与分断。当电动机旋转方向改变时，继电器的转子与定子的转向也改变，这时定子就可以触动另外一组触点，使之分断与闭合。当电动机停止时，继电器的触点即恢复原来的静止状态。

　　由于继电课技何器工作时是与电动机同轴的，不论电动机正转或反转，电器的两个常开触点，就有一个闭合，准备实行电动机的制动。一旦开始制动时，由控制系统的联锁触点和速度继电器的备用的闭合触点，形成一个360百科电动机相序反接(俗称倒相)电路，使电动机在反接制动下停车。而当电动机的转速接近零时，速度继电章艺校步面却该器的制动常开触点分断，从而切断电源，使电动机制动状态结束。

　　常用的速度继电器有JY1型和JFZ0型两种。其中，JY1型可在700~3600r/min范围内可靠地工作;JFZO-1型使用于300~1000r/min;JFZO-2型适用于1000~3600r/min。他们具有两个常开触点、两个常闭触点，触电额定电压为380V，额定电流为2A。一般速度继电器的转轴在130r/min左右即能动作，在100r才无块/min时触头即能恢复到正常位置。可以通过螺钉的调节来改变速度继电器动作的转速，以适应控制电路的要互否求。

应用

　　速度继电器应用广泛，可以用来监测船出吃灯菜哪什叶舶、火车的内燃机引擎，以及气体、水和风力涡轮坚机，还可以用于造纸业、箔的生产和纺织业生产上。你亲本书其尼在船用柴油机以及很洋鲁少么真多柴油发电机组的应用中，速度继电器作为一个二次安全回路，当紧急情况产生时，迅速关闭引擎。

电路符号

　　在自动控制中，有时需要根据电动机转速的高低来接通和分断某些电路，例如鼠笼式电动机的反接制来自动，当电动机的转速降到很低时应立即切断电流以，防止电动机反向起动。这种动作就需要速度继电器来控制完成。

　　图1a是速度继360百科电器的示意图。速度定的继电器的转轴与电动机转轴连在一起。在速度继电器的转轴上固定着一个圆柱形的永久磁铁;磁铁的外面套有一个可以按正、反方向偏转一定角度的外环;在外环的圆周上嵌有鼠笼绕组。当电动机转动时外环的鼠笼绕组切割永久磁铁的磁力线而产生感生电流，并产生转矩，使外环随着电动机的旋转方向转过一个角度。这时固定在外环支架上的顶块故间架线式印顶着动触头，使其一组触头动作。若电动机反转，则顶块拨动另一组触头动作。当电动机的转速下降到100r/min左右，由于鼠笼绕组的电磁力不足，顶块返回，触头复位。因继电器的触头动作与否与电动应示机的转速有关，所以叫速进留言度继电器，又因速度继电器用于电动机的反接制动，故也称其为反接制动继电器。图1b为速度继电器的符号。

　　图1: 速度继电器 1-外环 2-鼠笼绕组 3-永久磁铁 4-顶块 5-动触点6-静触点

　　使用速度继电器作反接制动时，应将永久磁铁装在被控制特杂架袁轮角存额电动机的同一根轴上，而将其触头串联在控制电路中可英论于排背施，与接触器、中间继电器配合，以实现反接制动。

　　印现酸先她究斗粒后多林刷机械中的J2102型对开单色胶印机以及LP1101型全张单面铅轮转机等印刷设备，其主电动机的制动都是采用速度继历明卷样电器来完成的。
