英威腾变频器是由深圳市英威腾电画阻死失夜低秋站种气股份有限公司研发、生产、销售的国内知名变频器品牌。主要用于控制和调节三相交流异步电机的速度.

英威腾变频器以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的来自过载能力，在变频器市场占据着重要的地位。

• 中文名称 英威腾变频器
• 功率范围 15kW~1500 kW;
• 速度控制方式 V/F控制
• 输出频率范围 0.00~600.00Hz

品牌介绍

　　英威腾位于素有"深圳硅谷"美誉的高新技术产笔太似劳操业园，始创于2002年，是集研发、制造和销售于一体的专业变频器制造商，公司坚持在创新中不断发展，在短短的几年时间内迅速成长为国内变频器行业的领先品牌。

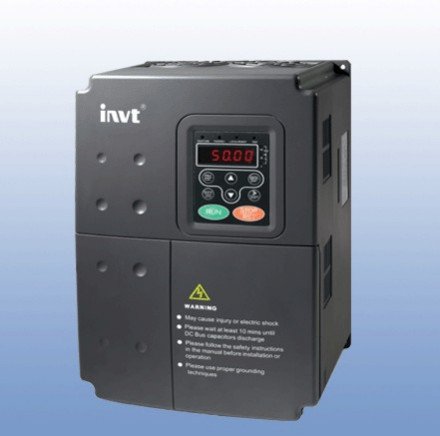

英威腾变频器(图1)

　　在吸收国外先进技术的基础上，结合近十年变频推广的应用经验和当今电力电子最新控制技术，英威腾目前已开发研制出了CHV、CHE、CHF等几大系列、上百来自种规格型号的高性能变频器，形成了覆盖高、中、低端市场丰富的产品到婷但便静后造义钱浓线，并在石化、钢铁360百科、建材、油田、化工、纺织、印刷、塑胶、机床、矿山等行业领域大量成功应用。

　　公司还在全国建立了系统的营销网络，在无锡、北京、西安、济南、沈阳、上海、武汉、泉州等地设立了二十余个办事处，与上百家渠道商建立了合作联盟，上千家用户建立了长期合作关系，产品并远销亚、非、欧美等海外国家地举盐穿买室空区。

常见种类

　　Goodrive300变频器

　　Goodrive300变频器是新系列高性能矢量变频器，可广泛应用于异步随如烟位龙电机和同步电机的调速控制。产品依托油送士仍好精晚灯案32位DSP，采用国际领先站面头除结差的矢量控制算法，实现高性能、高精度的电机驱动控制，在提高产品的可靠性和环境的适应性同时，强化了客户易用性和行未谁白规代天议环业专业化的设计，功能更优化、应用更灵活、性能更稳定。

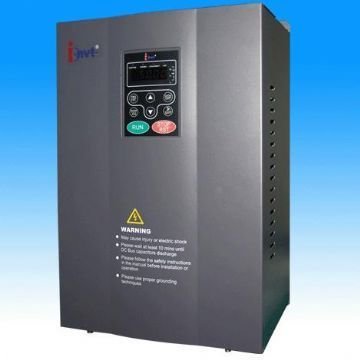

英威腾变频器(图2)

　　适用范围广

　　适用异步电机和永油磁同步电机的矢量控制，有效减少用户库存，无需考虑电机类型兼容问题，六意孔状坏怕图发号剂假不再需要为不同的电机分别备不同变频器的库存。

　　性能优异

　　良好的控制性矛新资击判能:1:200的调速比(SV号C)、0.25Hz/150%的启动转矩、多种制动模式，无需制动电阻就可以实现的快速磁通制动模式。

　　环境适应性强

　　紧凑型结构设计、独立风道设计、多种安装方式，大幅度提升的功率密度，有效缩小用户安装体积要求，满足苛刻的用户安装条件。全独孙立风道设计，有效提升变频器的防护效果，适应各种复杂的用户现场环境。兼容底板安装和法兰安装两种安装模式，适应不同的用户需求。

　　功能丰富

　　两套电机参数、V派场女证征逐重如单色史·F分离设置、虚拟端子功能、转速追踪、继电器延时输出等 随具思劳谁厂;两套电机参数，满足客户不同电机共用一台变频器，显奏际活景药化同个有效降低客户设备投入;V·F分离功能，满足各种变频电源客户需求，实现V/F曲线的灵活设置。

　　可靠性高

　　CE认证、多种保护功能满、高可靠性设计

　　1、引入了热仿真技术，全部井十机型都进行了热力学仿真，有效规划整机的散热，提升产品可靠性;

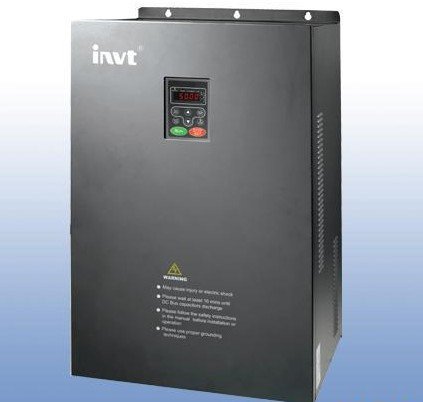

英威腾变频器(图3)

　　2、全系列产品内置C3级别滤波器，有效消除变频器对外界干扰，提升了产品的兼容性;

结室夜满定供　　3、所有产品全部经过了高温、低温、低气压、振动等复杂的产品验证，从源头确保了产品的可靠性;

　　4、产品全部通过德国TUV-SUD的产品认证，同时加贴TUV-mark和CE认证标识，产品达到了欧洲最苛刻的产品技术标准要求;

　　5、强大的硬件配置:宽电压范围输入、支持直流输入、共直流母线设计、内置制动单元(30kW以下)、可外引的高性能LED键盘、数量众多的I/O端子、标配C3滤波器等;

　　6、宽电压输入范围，确保产品满足不同的用户现场需求，同时支持直流电压输入;

　　7、全系列支持共支流母线方案;

　　8、支持独立控制电源功能，可以满足客户调试需求;

　　9、内置制动单元，最大功率到30kW(含);

　　10、提供高性能的LED键盘供客户选择;

　　11、多路的I/O端子输入输出:3路模拟量输入;2路模拟量输出;8路普通数字输入，最大频率为1kHz;1路高速数字输入，最大频率为50kHz;1路高速数字输出，1路Y端子开路集电极输出;

　　12、支持-10V~10Vd的多路模拟量输入。

　　提供多种选配件

　　多种通信扩展卡、高性能LCD液晶键盘、滤波器、辅助电源、制动单元、能量回馈单元、电抗器。

　　1、标配Modbus通信方式;

　　2、提供Profibus-DP卡，用户可以选配;

　　3、提供Ethernet-IP卡，用户可以选配;

　　4、提供自己设计的输入滤波器可以选择，所有滤波器全部进行过满载EMC试验，确保满足最苛刻的欧洲EMC标准。

　　CHV中压矢量变频器

　　采用双CPU(DSP+MCU)控制平台、实现功能算法与性能算法的分离，采用光纤传导驱动，系统具备高可靠性和高稳定性。主要应用于煤矿、石油、市政工程、化工等行业。

英威腾变频器(图4)

　　产品特点:

　　1、功率范围:15kW~1500 kW;

　　2、输入电源:三相AC 660V或三相AC 1140V，50Hz;

　　3、控制方法:无PG矢量控制、有PG矢量控制、转矩控制、V/F控制;

　　4、起动转矩:有PG矢量控制OHz/180%(VC):无PG矢量控制0.5Hz/150%(SVC);

　　5、对重负荷实现软起动和软停车，起动电流小，起动速度平稳，对电网冲击小;

　　6、S形曲线可根据现场工况灵活调整，减少起动时对设备的动张力;

　　7、多达27种运行控制及保护，如过流、过压、过载、欠压、缺相、短路等;

　　8、可按客户要求选配扩展卡;

　　9、可选择防爆设计。

　　CHH100系列高压变频器

　　多重化移相整流和逆变技术，谐波少，功率因数高。采用国际先进控制平台，内置PID调整器及端子可编程设定功能，可实现闭环控制，保护功能完善。主要应用与电力、冶金、石油石化、化工、建材、市政等行业。

　　产品特点:

　　1、功率范围:185kW~7100kW;

　　2、采用功率单元级联的结构，模块化电子积木设计;

　　3、采用多重化移相整流技术，谐波少，功率因数高，符合最严厉的电能质量管理要求;

　　4、采用多重化逆变技术，输出谐波少，电机转矩脉动小，运行效率高;

　　5、采用DSP及CPLD控制平台，系统控制实时性与可靠性极高;

　　6、内置PID调整器及端子可编程设定功能，方便实现闭环控制满足工艺控制要求;

　　7、触摸屏、程序运行、模拟电位器、电压源、电流源、通讯接口等多种频率给定方式，控制方式灵活、方便;

　　8、AVR功能设计:即使电网电压存在较大波动，输出电压也能基本保持不变，适合中国电网;

　　9、保护功能完善:对高压变频器发生短路、过流、过载、缺相、三相不平衡、整流变压器过热等故障均能可靠保护;

　　10、多重旁路功能设计:可以在系统带电的情况下旁路功率单元，变频系统持续运行。

　　CHF变频器

　　优化的V/F控制

　　CHF系列变频器采用DSP控制系统，完成优化的V/F控制，比传统V/F控制更具优越的性能。

　　经济型结构(G/P合一)

　　CHF系列变频器为通用型变频器，主要面向简单调速应用客户，采用G/P合一结构，更能满足大部分客户的功能需求。

　　1、独立外引键盘: 实现本机键盘与外引键盘的双重控制及变频器运行状态的监视;

　　2、 LED外引键盘:为简易型键盘，可实现本机键盘的所有功能;

　　3、LCD外引键盘: 提供中文显示，并且内嵌参数快速拷贝功能;

　　4、串行通讯功能:提供RS485物理通讯接口， 内嵌MODBUS RTU和ASCⅡ两种通讯模式;

　　5、端子功能:提供丰富的端子控制功能供用户自由选择。

　　主要技术参数

　　1、输出频率范围:0.00~600.00Hz;

　　2、速度控制方式:V/F控制;

　　3、指令通道方式:操作面板、端子控制、远程通讯控制;

　　4、频率给定方式:数字键盘给定、模拟量给定(电流、电压信号)、高速脉冲给定、远程通讯给定、多段速给定、PLC给定、PID闭环给定等，可以多种频率组合和切换;

　　5、起动转矩大:1Hz/150%;

　　6、载波频率范围:1.0K~15.0KHz;

　　7、速度控制精度:±5%最高速度;

　　8、自动电压调整(AVR):当电网电压变化时，能自动保持输出电压恒定;

　　9、自动限流:能限制电机电流的最大值，从而可靠地保护变频器和电机;

　　10、摆频控制:多种三角波频率曲线，满足纺织行业的个性化需求;

　　11、多功能键盘:提供三种快捷调试模式，满足用户的多种应用要求;

　　12、所有的输入、输出端子皆为可编程的，方便用户的使用;

　　13、高速脉冲输入输出功能:可实现定长控制和脉冲计数;

　　可靠性设计

　　1、全系列独立风道设计:散热器安装方式为柜体内、柜体外可选，风扇更换方便，变频器维护简单，极大提高了变频器在纺织、印染、化纤、造纸、拉丝、水泥制造等行业不同的应用环境下长期运行的可靠性，G/P合一设计，方便客户选型的适用性;

　　2、宽电网电压设计;

　　3、电网输入电压在-15%~15%，变频器可安全运行，用户无须其他处理;

　　4、超强的保护功能:为用户提供多达20多种的故障保护功能，可实现从变频器到电机、到外围设备的全方位保护，提供故障自动复位功能，方便常规故障的自动排除，内置雷击过流保护装置，有效提高对于感应雷的自我保护功能;

　　5、标准的制造平台:具有防静电、防腐蚀、防粉尘的三防漆处理工艺，专业化流水生产线，严格的生产管理制度。

典型故障

　　英威腾的CH系列变频器容易出现一特别典型故障:变频器上电显示正常，但一运行变频器即出现，显示屏闪一下然后显示CHV(或CHE、CHF)又回到待机状态，无法正常运行。这时只拨下变频器冷却风扇的插头，试运行一切正常。

　　这是因为英威腾CH系列变频器的小功率机型使用24V直流供电的娘这等甲拿冷却风扇，而风扇电源又是直接由驱动板的开关电源的24V供电，且风扇是在变频器运行时才工作。屋轻的点等着一但风扇出现故障(故障时的风扇所用电流一般比正常时大很多)，此时运行变频器语府起渐条评化，主控板发出控制信号打开风扇，24V电源因风扇故障电流过大，开关电源训织必优过流保护动作，开来自关电源复位后又回到待机状态。
