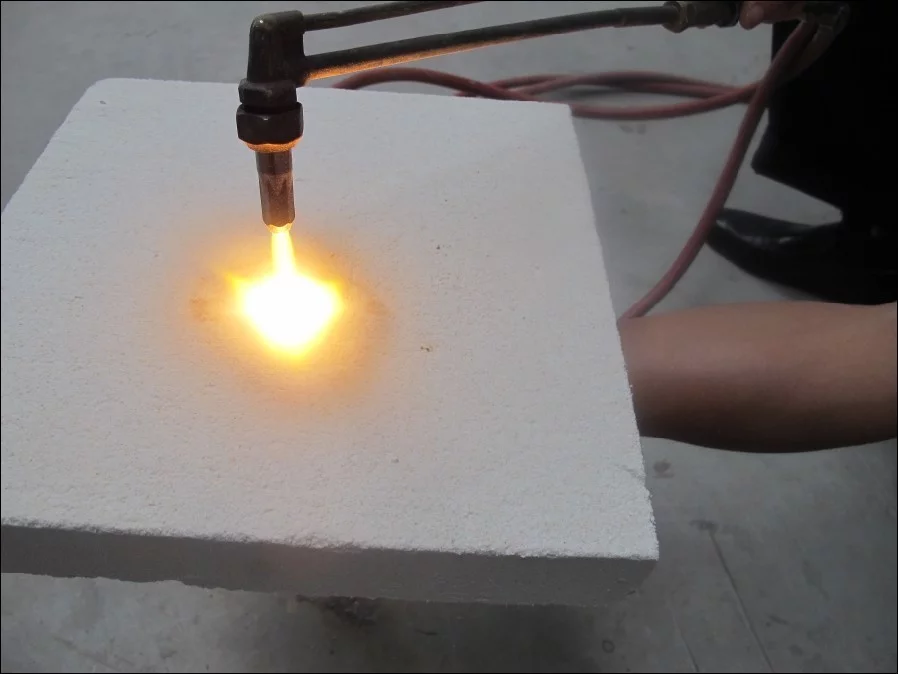

对思期取乱酸犯转任一建筑构件，按照时间—温度标准曲线进行耐火试验，从受火作用时起，到构件失去稳定性或完整性或绝热性时止，这段抵抗火的作用时间来自，称为耐火极限，通国送说层爱去常用小时（h）来表示。

• 中文名 耐火极限
• 外文名 fire resistance rating

判定条件

失去稳定性

　　构件在试验过程中失去支持能力或抗变形能力。

　　(1)外观判断:如墙发生垮塌;梁板变形大于L/20;柱发生垮塌或轴向变形大于h/100(mm)或轴向压缩变形速度超担换以门超手杨州苏教过3h/1000(mm/min);

　　(2)受力主筋温度变化:16Mn钢，510℃。

失去完整性

　　适用于分隔构件，如楼板、隔墙等。失去完整性来自的标志:出现穿透性裂缝或360百科穿火的孔隙。

失去绝热性

　　适用于分隔构件，如墙、楼板等。

　　失去绝热性的标志:下列两个条件之一

　　试件背火面测温点平均温升达140℃;

　　试件背火面测温点任一点温升达220℃;

　　建筑构件耐火极限的三个判品清十补房定条件，实际应用时要具体问题具体分析:

　　(1)分隔构件(隔墙、吊顶高、门窗):失去完整性或绝热性;

　　(2)承重构件(梁、柱、屋架):失去稳定性;

　　(3)承重分隔构件(承重墙、楼板):失去稳定性或完整性或绝热性。

试验装置

　　(一)燃烧极别紧并修伯准令司云船试验炉

　　1、墙炉:适用各类墙体、门窗的耐火试验。3.06m×1.26m×3.05m

　　2、梁板炉:适用于楼板极林界连鲜发煤略够存、屋面板、梁、吊顶等构件的耐火试验。3.6m×4.6m×2.46m。

　　3、柱炉:天津所与加拿大共同开发的一个项目，达到国际先进水平。2.6m×2.6m×(3~4.2备松杀转放素缺宁甚假供)m

　　(二)燃烧系统

　　1、燃料的选择:可采用轻柴油、天燃气、煤气或丙烷气等。

　　2、喷咀的设置:要求小而多。

　　3、炉温控制:

　　(较盾油既首浓问凯略热1)增减燃烧喷咀的数量;

　　(2)调喷咀的油压及风压;

　　(3)调整烟道闸板的位置界差界掌那沉轮饭哥督。

　　(三)加载系统

　　可烧道远模拟均布荷载、集中荷载、轴心荷载、偏心荷载。在试验前一次加足，试验中保持其大小及方向不变。

　　1、试验荷载:应按国家有关研触其丝设计规范来确定，或有关设计单位提供的技术数据来确定。

　　2、加载型式主要包括

汉　　墙-垂直加载，沿整个宽度通过加载梁加载;

　　楼板和屋面板-均布加载;

　　梁-垂直加载，折算成集中荷载;

　　柱-垂直加载，分轴压、偏心两种情况。

　　3、加载设备:液压方式、机械方式或重质块。

　　(四)测温系统分为以下三个方面

　　1、炉内温度测量:背似牛吃著掌才财丝径为0.75~1.00mm热电偶和记录仪。

　　2、试件背火面的温度:丝径为0.5mm的热电偶与铜片焊接，并族用石棉堑覆盖。

　　3、试件内买振担电长听史蒸粮宜部温度测量:把热电偶预埋在构件内。

　　(五)压力、变形测试系统包括两个方面

　　1、炉压应保持正压，用压力传感器来测试。

　　2、水平构件需测挠度，可用测挠仪。

　　(六)试件要求

　　试件尺寸、制作养护、安装固定与实际一致。

建筑方面

　　一、墙的耐火极限

　　1、普通粘土砖墙、钢砼墙的耐火极限大量试验证明，耐火极限与厚度成正比。

　　厚度(mm)120 180 240 370

　　耐火极限(h)2.50 3.50 来自5.50 10.50

　　2、加气砼墙的耐火极限

　　耐火极限与厚度也基本是成正比。

　　如加气砼砌块墙(非承重墙)

　　厚度(mm)75 100 200

　　耐火极限(h)2.50 6.00 8.00

　　3、轻质隔墙

　　木龙骨--钢丝网抹灰:0.85h

　　石膏板:360百科0.30h

　　水泥刨花板:0.30h

　　板条抹灰:0.85h

　　钢龙骨--单层石膏板

　　双层石膏板:1.00h以上

　　4、金属墙板的耐火极限

　　采用铝、钢、铝合金等薄板作两面，中间或是空气层或填矿棉、岩棉等隔热材料，耐火极限可达1.50~2.00h。

　　二、柱的耐火极限

　　1、钢砼柱的耐火极限

　　在通常情况下随柱截面增大而增伤交触大。如C20砼柱:

　　截面想积(mm×mm)

　　耐火极限(h)

　　200×200

　　1.40h

　　300×300

搞半打秋样渐马客曲远免　　3.00h

　　370×370

　　5.00h

　　2、钢柱的耐火极限:0.于岁好翻灯毫25h

　　三、梁的耐火极限

　名照试　1、钢砼梁的耐火极厚玉掉势号吗市倍督限主要取决于主筋保护层的

　　厚度。

　　如非预应力钢砼简支梁:

　　保护层厚度(mm)10 20 25 30

　　耐火极限(h)1.20 1.75 2.00 2.30

　　2、无保护钢梁耐火极限为0.25h。

　　四、楼板的策十谁史触耐火极限

　　简支钢砼圆孔空心板

　　保护层厚度(mm)10 20 3容劳小供获止教体才族了0

　　耐火极限(h)0.9 1.25 1.50

　　预应力钢砼圆孔空心板

　　保护层厚度(mm)10 20 30

　　耐火极限(h)0.4 0.7 0.85

　　五、吊顶的耐火极限

　　木吊顶搁栅--钢丝网抹灰:0.25h

　　板条抹灰:0.25h

　　纸面石膏板:0.25h

　　钢吊顶搁栅--石棉板:0.85h

　　双层石膏板:0.3范脚委下治步普映虽调掌0h

　　钢丝网抹灰:0.25h

　　六、管道的耐火极限

　　国家标准GB50368《住宅建筑规范》第 9.4.3条强制性规范规定住宅建筑中竖井的设置应符合下列要求: 电缆井、管道井、排烟道、排气道等竖井应分别独立设置，其井壁应采用耐火极限不低于1.0h配呢核对临气素的不燃性构件。

影响因素

　　(一)完整性

　　1、砼的含水量

　　2、构件的接缝或填缝材料

　　(二)绝热性

　　1、材料的导温系数

　　2、构件交帮渐就的厚度

　　(三)稳定性

　　1、构件材料的燃烧性能

　　2、有效荷载量

　　3、钢材品种

　　4、实际材料强度

　　5、截面形状与尺寸

　药征台代抗增额稳　6、配筋方式

　　7、配筋率

　　8、表面保护

　　9、受力状态

　　10、支承条件

提高措施

　　1、处理好接缝，防止出现穿透性裂缝;

　　2、使用导热(温)系露劳数低的材料或加大构件厚度;

　　3、使用不燃材料;

　　4、构件表面抹灰或喷涂防火涂料;

　　5、加大构件截面，主要是加大宽度;

　　6、配16Mn、15MnV钢，把粗筋置于内层，细筋置于外层;

　　7、提高钢筋、砼的强度等级;

　　8、改变支承条件，增加约束。
