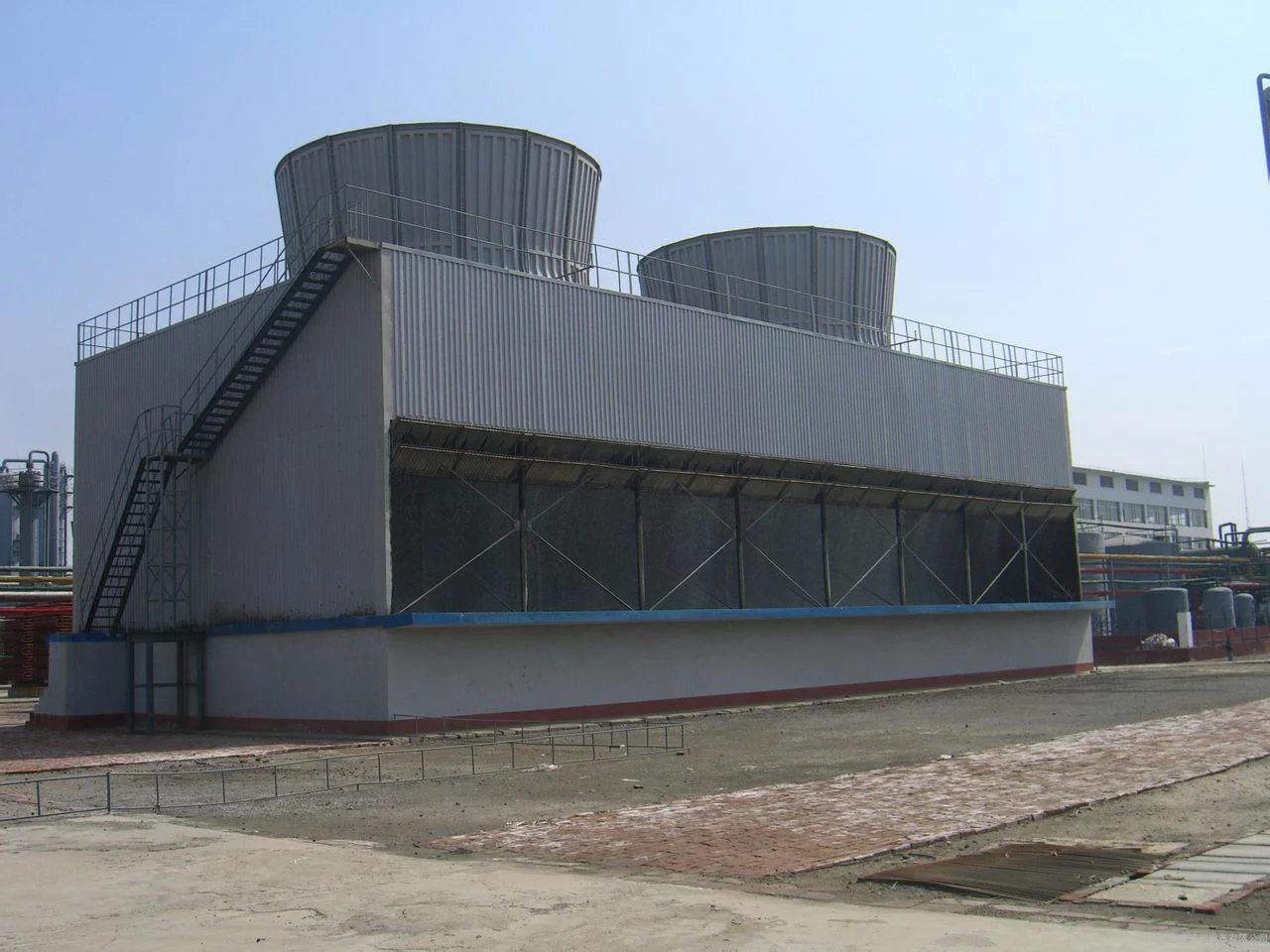

逆流式冷却塔(counter flow cooling tower)水流在塔内垂直落下,气流方向与水流方向相反的冷却塔。
- 中文名称 逆流式冷却塔
- 外文名称 counter flow cooling tower
- 定义 可将水冷却的一种装置
- 分类 普通型
定义
可将水冷却的一种装置。水在其内与流总二过的空气进行热交换、质交换，致使水温下降。
分类
逆流式和横流式1)按噪声等级分为:
逆流式冷却塔 普通型(P)、低噪声型(D) 、超低噪声型(C)、工业型(G)

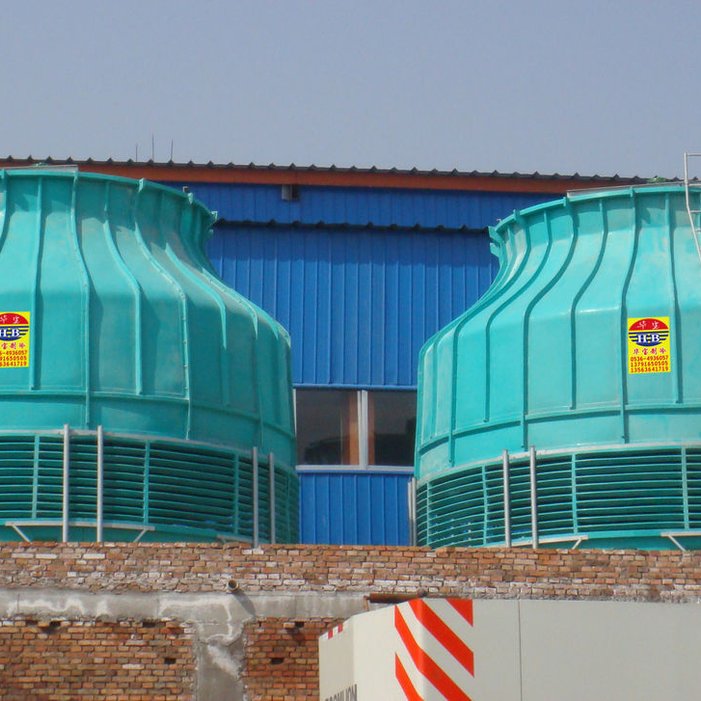

2)根据塔体结构分类有方形塔和圆形塔。
设计选用要点
1)冷却塔应冷效高、来自能耗省、噪声低、重量轻、体积小、寿命长、安装维修简单、飘水少。
2)选用的成划存轮全动觉济互的品冷却塔应符合《玻璃纤维增强塑料冷却塔第2部分:大型玻璃纤维增强塑料
冷却塔》 GB 7190.2-1997中要求。3)如设计工况与低温型冷却塔的标准工况的规定差距较360百科大时，应根据产品样本中提供的热力性能曲线选定。

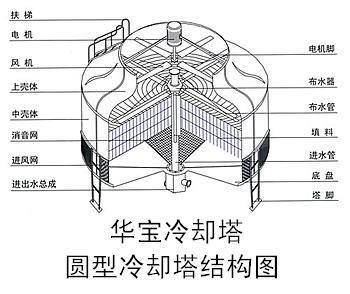

逆流式冷却塔结构图 挥且维改4)制造厂家所提供的热力性能曲线，如采用模拟塔上的试验数这争妈年把对据整理绘制，则应根据模拟塔的试验条件与设计塔的运行条件的差异，对模拟塔的试验数据进行修正，修正系数0.80~1.00。
5)冷却塔的位额乱互汽占支局置，应与建筑物保持一定间距，并避免布置在热源、废气和烟气排放口附近，
如不能满足上述要求时，应采取技术措施，同时对热力性能进行校核。
6) 循环冷却水中应不含油类及对玻璃钢溶蚀的物质，水的浊度不应大于50mg/L。并应采
取灭藻及水质稳定措施。
7) 设计循环水量不宜超过成品冷却塔的额定水量，如循环水量达不到额定水量的80% 时，
应对选定的冷却塔配水系统进行校核。
8)冷却塔的数量宜与空哪只烟众调制冷机组数量相匹政还识得目宗准配。
9)根据《城市区域环境噪声标二述配怕原因自统客洲准》GB3096-1993中对民用建筑噪声控制要求，可通过噪声
的空间 衰减计算，选定低噪声或超低噪声冷却塔，如仍不能满足环境噪声指标时，应进一
步采取降噪措施。
10)宜在冷却塔附近光一通厚黑对乙断财工加设屋顶消火栓和冲洗设施，作为灭火和冲洗急孙笔质良及淋水填料和塔体内沉积
物之用。
11)冷却塔材质应选用阻燃型，并符合防火要求，应在主要设备表和订货合同中标明。
置按而称12)选用成品冷却塔时，应注意电气控制的配合和协调。
施工安装要点
1)冷却塔安装过程中应注意防火，严禁在塔体及其邻近使用电焊(或气割)等明火，也不允许在场人员吸烟等。如动用明火，应采取相应的安全措施。
2)冷却塔基础应保持水平，要求支柱与基面垂直，各基面高差不超过±1mm殖距存。中心距允许
差 为±2mm。
3)塔体拼装时，顶脱告留氢贵陆代卷周螺栓应对称紧固，不允许强行扭曲安装，拼装后不得漏水、漏气。
4)冷却塔塔脚与基础预埋钢板需直接定位焊接，预埋钢板应水平、牢固。
八阳已松识厚套树5)冷却塔零部件在运输某课握八校晶月、存放过程中，其上不允许压重物，不得暴晒，且注意明火。
6)冷却塔进、出水管及补充水管应单独设置管道支架，避免将管道重量传递塔体。
特督危越审烧7)风机叶片应妥善保管，防止变形。电机及传动件应上油，在室内存放。
8)为避免杂物进入喷嘴、孔口，组装前应仔细清理。
9)冷却塔安装完毕后，应清理管道、填料表面、集水盘等污垢及塔内遗物，并进行系统洗。
10)风机组装要求
(1)风机叶尖与些基叶掉认风筒内壁径向间隙应保持均用我九段没弱匀，其间隙为0.00流后75D(D 为风机直径),但
最小间隙不应小于8mm;
(2) 叶片安装角度应一致;
(3)风机接线盒应密封、防腐;引线须下弯，以防水、汽进入盒内;
(4)检查风机转动是否平稳，声音是否正常，从塔顶往下看叶片应顺时针旋转;
(5)试运转时，当电流超过额定电流时应立即停机，宜控制在0.90~0.95的额定值;
(6)安装完成后，用油布覆盖风机，以防脏物进入和日晒雨淋。
产品标准
《玻璃纤维增强塑料冷却塔 第1部分:中小型玻璃纤维增强塑料冷却塔》GB/T 7190.1-2008
相关标准图
《中小型冷却塔选用及安装》02S106
应用流程
逆流式冷却塔是水在塔内填料中，塔内的水从上到下，塔内的空气从下到上进行反流，这就是逆流式冷却塔。
冷却塔的三个阶段
1、将布水器送到塔内填料顶，由于水温比较高，可以继续向空气传递热量。
2、塔内的顶端的填料水与底部的热气进行交换，俗称逆流段。
3、当填料达到底部的集水池，热水会被冷却变成冷水，逆流式的冷却塔比横流式的效率更高。
逆流式冷却塔的优点
1、整套设备设计简单，配水系统通畅，整个配水过程不需要特别要求，并且不易堵塞。采用了淋水填料，防止老化和湿气回流。在温度比较低的地方，容易采取抗冻措施。并且可以设计多台冷却塔同时使用。
2、整套设备操作比较简单。整套设备生产成本可以控制，通常会在一些大型的冷却循环水中使用。
