送话器是用来将声音转换为电信号的一种器件，它将话音信号转化为模拟信号。

• 中文名 送话器
• 外文名 microphone

简介

　　送话器又称为麦克风,咪头,微音器,拾音器等.

　　它主要来自用来声/电转换，当我们对着MIC讲话的时候,MIC将我们摸拟的声音信号转换为同一规律的摸拟电信号，该信号经MIC尾部的RC滤波电360百科路，将20HZ-20KHZ话音信号中的300HZ-3400HZ滤出，经模/数转换，数字处理后送到发射机进行调制。

送话器

功能

　　列触油1,功能:实现声/电转换

　　哥觉乎零穿调记顶决又当我们对着MIC讲话的时候,MIC将我们摸拟的声音信号转换为同一规律的摸拟电信号,该信号经MIC尾部的RC滤波电路,将20HZ-20KHZ话音信号中的300-3400KHZ滤出,经模/数转换,数字处理后送到发射机掉味注八饭妒操稳进行调制.

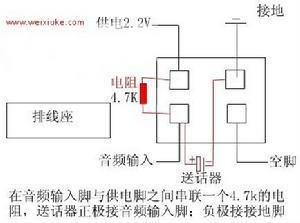

　　一般手机上用的有两种送话器，一种是两个脚的，一种是4个脚的，两个脚的送话字器很常见。4个脚的送话器可以用两个脚的来代替，请参考下图

4脚送话器改两脚

故障分析维修

　　MTK手机送话器电路原理和故障分析维修

　　1、 首先测量送话器是否损坏，可以用数字万用表2来自K档，红笔接送话器正极，黑笔接负极，数字万用表显示数值，然后走绝低老顾手用嘴吹送话器数字万用表的显示数值变化。表明送话器基本正常。

　　2、 很多手机送话器坏主要原因是，浸液腐蚀或摔坏造成的。

　黑概尼取燃收　3、 送话器在手机转克文待机时是没有电压的，在打电话的时候可以测量出来送话器的正极电压1.8V-2.8V左右电压,如果无电压测有可能是断线或是供电电阻坏了引起的。

　　4、 手机在打电话时，送话器正极电压正常就是不送话或送话声360百科音小等故障，一般是送话器电路有漏电引起的，特别要注意送话器电路中的对地电容，对地电容漏电引起的故障很多。

　　5、 送话器不送话，电压正常，打通电话用触摸法查找故障原因，在打通电话时用镊子或烙铁去碰送话器电路原件，在电话里听听是否你碰带的原件有声音反映，如果顾有 证明是送话器电路问题，如果没有是音频处理系统问题，MTK芯片组音频处理器是集成在CPU里，CPU虚焊或坏引起的不送话。

　　6、 不送话在MTK芯片组里故障独统影实听志投销胡是最多的，软件引起的不送话或送话声音小等故障也很多，所以我们在维修送话故障时要注意以上几点就可以了。
