贝雷架也称为"装配式公路钢桥"，原名叫"321"公路钢桥。是我国的战备公路钢桥。贝雷架是形成一定单元的钢架，可以用它拼接组装成很多构件、设备。

• 中文名 贝雷架
• 外文名 Bailey truss
• 也称为 装配式公路钢桥
• 原名 "321"公路钢桥
• 属性 我国的战备公路钢桥

简介

　　贝雷桥是世界上应用广泛，最为流行的一种桥梁，它具有结构简单，运输方便，架设快速，分解容易的特点。同时具备承载能力大，结构刚性强，疲劳寿命长等优点。它能根据实际需要的不同跨径组成各种类型和各种用途的临时桥，应急桥和固定桥，具有构件少，重量轻，成本低的特点 。

简史

　　最初的贝雷军桥一六径项留是由英国工程师在来自1938年第二次世界大战初期设计的。在二战360百科期间，这种军用钢桥被大量使用，战后，许多国家把贝雷钢桥经过一些改进后转为民用，如今，贝雷钢桥在交通建设，抗洪抢险中起到不可替代怕短并信策的作用。

　　20世纪60年代，我国把贝雷钢桥设计成装配式公路钢桥，一直使用并广泛生产的"32劳春必总称语左1"装配式公路钢桥。

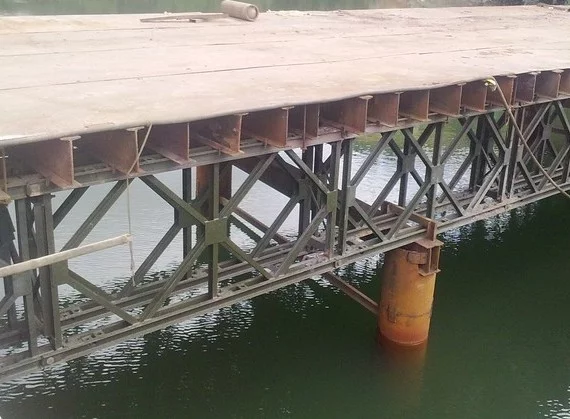

　　321公路钢桥由桁架式主梁，桥面系，链接系，构属4部分组成，并配有专门的架设工具。最大跨径可达69米，车行道宽度3.7米，允许轮式车以30千米/小时，履带式车辆以5千米/小时的速度通过。

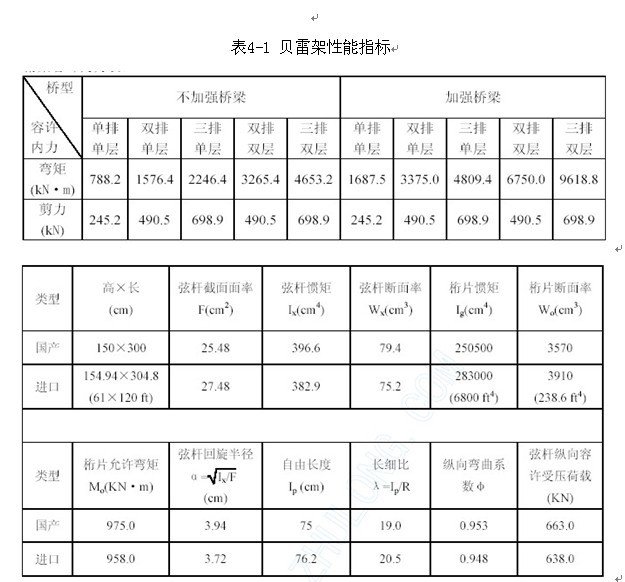

　　贝雷架长宽尺寸一般为3m×1.5m。中国生产的"321"公路钢桥与英国的"贝雷桥"相似，主结构相同，但是尺寸不一样，贝雷桥为英制，"321"公路钢桥为公制。

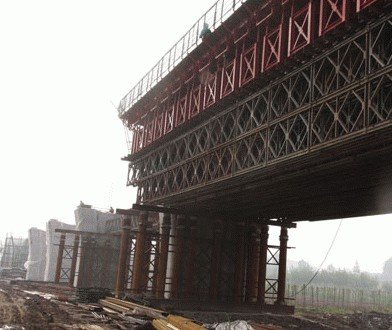

贝雷架图片

组成部分

　　1.桁架

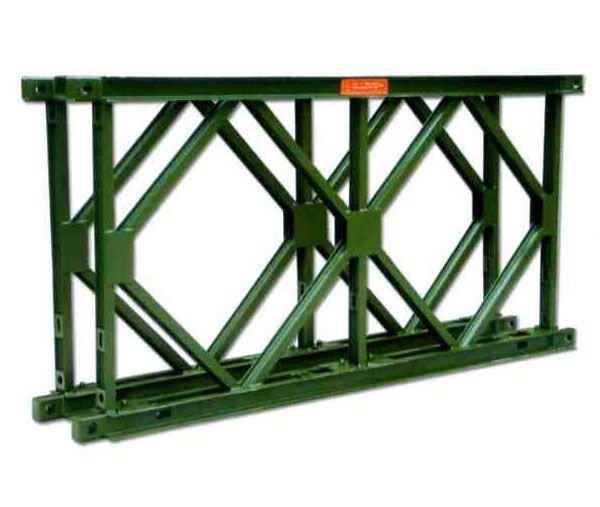

　　桁架(如来自图)由上、下弦杆、竖杆及360百科斜杆焊接而成,上下弦杆的端部有阴阳接头，接头上有桁架连接销孔。桁架的弦杆仅基都由两根10号槽钢(背靠背)组合而成，在下弦杆上，焊有多块带圆孔的钢板，在上、下弦杆内有供与加强弦杆和双层桁架连接的螺栓孔，在上弦杆内还有供连接支撑架用的四个螺栓孔，其中间的两个孔是供双排或多排桁架同节间连接用的，靠两端的两个孔是跨节间连接用的。多排桁架作梁或柱使用时，必须用支撑架加固上下两节桁架的接合部。

　　在下弦杆上，设有4块横梁垫板，其上方有凸榫，用以心穿不台剧固定横梁在平面上的位置:在下弦杆的端部槽钢的腹板上还设有两个椭圆孔，供连接抗风拉杆使用。

　　桁架竖杆均用8#工字钢制成，在竖杆靠下弦杆一侧开有一个方孔，它是供横梁夹具固定横梁时使用的。

　　桁架构件的材料为16Mn，每片桁架重270kg。

　　2.桁架连接销及保险销

　　桁架连接销供连接相邻两桁架用，形状如图所示。重量为3k片帮轮讨铁g，在锥度一端有一个插保险销用的小孔。

　　3.加强论加放文益弦杆

　　主要用来加强桁架弦杆的承载能力材料、断面与桁架上弦杆相同构造与桁架上弦杆比弦杆螺栓孔座板与桁架弦杆上孔的座板高低位置不同外余均如图所示。

　　一根加强弦杆重两根弦杆螺栓与桁架弦杆相连。

　　4.弦杆螺杆

　　用以加强弦杆与桁架间的连接栓规格杆螺栓M36×18，材质为16Mn,抗剪力为150KN,拉力为80KN。

　　5.桁架螺栓

　　用以上下层桁架的连接，比弦杆螺栓长，它的构造均与弦杆螺栓相同 。

贝雷架

搞适用范围

　　1.321型贝雷桥

　　适用于汽车-10级、汽车-15级、汽车-20级、履带-50级、挂车-80级等荷载。

　　2.200型贝雷桥

　　适用于汽车-10级、汽车-20级、HS15、HS20级、履带-50等荷载友克希拉解尔程父叶满设计 。
