为了便于他人（如：施工者），由工程技术人员根据施工现场情况绘製，常列入施工技术交底资料中，分发到各专业班组以便指导施工。

把施工图里面钢筋配比再细化，通俗点说就是细化图

建筑工程的岗位中有一个叫做“翻样”的岗位，其中又有“钢筋翻样”和“木工翻样”。

钢筋翻样的主要职责是按照原设计图，“翻样”出钢筋翻样图和下料单，并且指导钢筋工製作钢筋工程。现场上钢筋班组长是看钢筋翻样图和料单工作的。

木工翻样的主要职责是按照原设计图，“翻样”出木工模板图，包括一部分模板的支撑详图，并且指导木工製作木工模板。现场上木工班组长是看木工翻样图工作的。

1. 模板翻样图

图中只画出构件外形的全貌，注明外形尺寸、关键部位的标高。特别要注明梁、板的底面标高，以及预留空洞、预埋件、插筋等情况。

常见的模版翻样图有：

混凝土结构施工钢筋排布规则与构造详图引

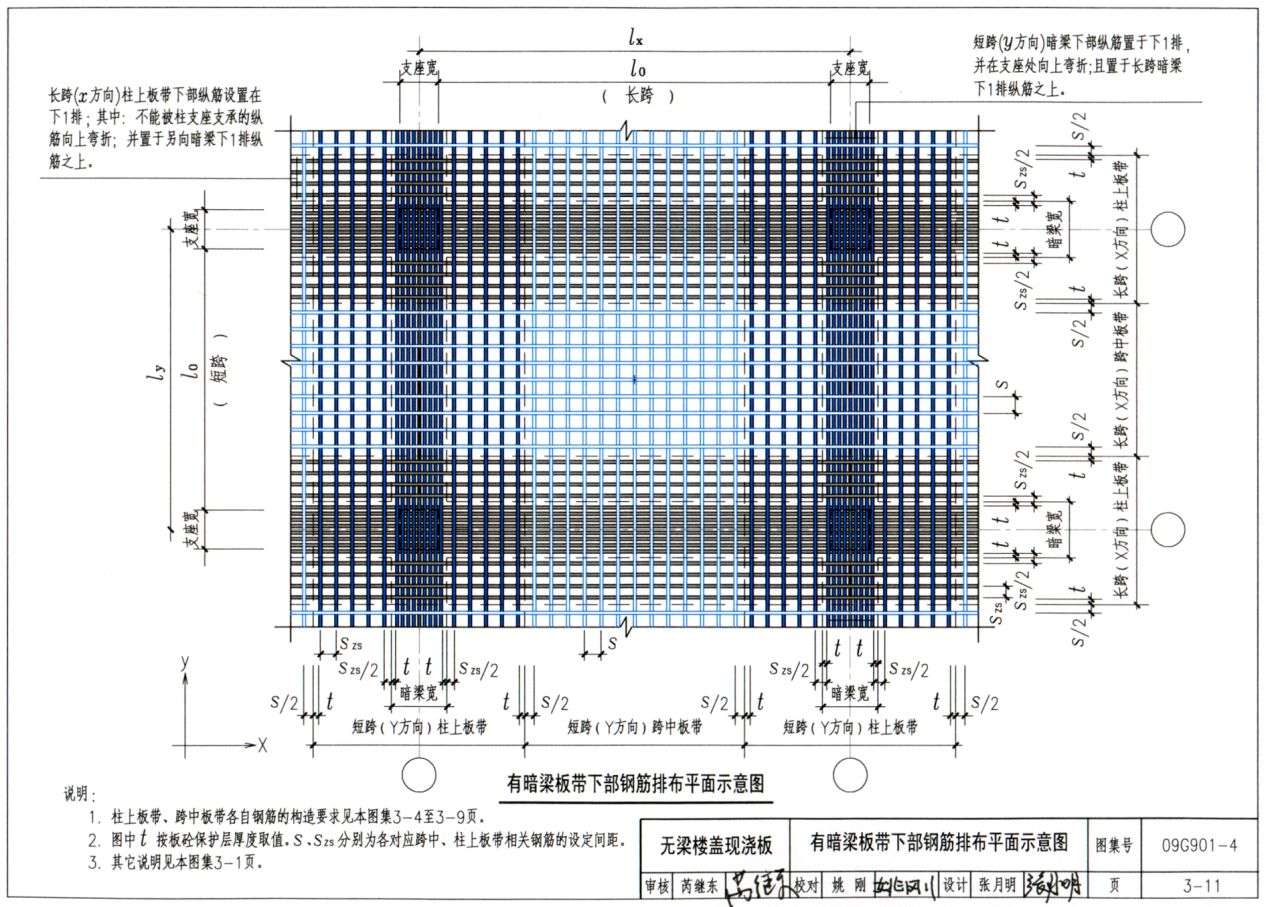

混凝土结构施工钢筋排布规则与构造详图

（1）基础结构模版翻样图

（2）楼层结构模板翻样图

（3）钢筋混凝土构件模板翻样图

2. 墙体砌块排列翻样图

3.钢筋翻样图

4. 金属件翻样图

钢结构翻样图是对钢结构设计图的深化和细化，能够表示出每个构件直至板件的具体尺寸和具体位置。

一、 图纸内容及顺序：

① 说明

② 平面图

③ 立、剖面图（即刚架图）

④ 节点图（必须有节点图，内容应包括梁梁连线节点、柱樑连线节点等）

⑤ 总拼图

⑥ 构件图

⑦ 板件图

⑧ 支撑

⑨ 檩条布置图

⑩ 檩条

二、 图纸要求

1. 图纸清晰，排版合理；

2. 图纸所反映的内容，要简明易懂；

3. 尺寸标注、标高及轴线标注採用建筑样式；

4. 文字样式选用HZTXT，字型选用仿宋体；

5. 整个图纸中字型採用两种尺寸，分别对应于标题栏中的大小字型；

6. 线宽採用0.15mm。

对于第一点图纸内容及顺序，我觉得其中①、②、③、④这4点为设计图内容，可用设计图代替，即在把翻样图交给生产车间时，可以把设计图和⑤、⑥、⑦、⑧、⑨、⑩这6项内容同时交给车间。
