网路计画技术是一种计画管理方法，在工业、农业、国防和複杂的科学研究等计画管理中有着广泛的套用。网路计画技术是以网路图的形式制定计画，求得计画的最优方案，并据以组织和控制生产，达到预定目标的一种科学管理方法。

网路计画图具有清晰地表示工作的内在逻辑关係的优点，在编制计画时得到广泛的套用。

网路计画图主要分为双代号网路计画图和单代号网路计画图。

其中双代号网路图以其包含因素多，能够準确反映关键线路，是一种套用最广泛的网路计画图。

双代号网路图是套用较为普遍的一种网路计画形式。它是以箭线及其两端节点的编号表示工作的网路图。

单代号网路图用一个圆圈代表一项活动，并将活动名称写在圆圈中。箭线符号仅用来表示相关活动之间的顺序，不具有其他意义，因其活动只用一个符号就可代表，故称为单代号网路图。

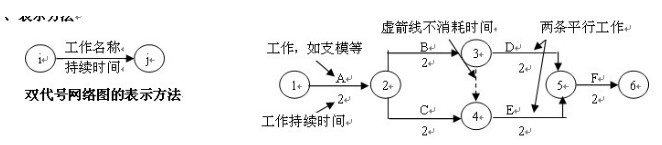

双代号网路图中，每一条箭线应表示一项工作。箭线的箭尾节点表示该工作的开始，箭线的箭头节点表示该工作的结束。

1、箭线：在双代号网路中，工作一般使用箭线表示，每一条箭线都表示一项工作，任意一条箭线都需要占用时间，消耗资源，工作名称写在箭线的上方，而消耗的时间则写在箭线的下方。

2、虚箭线：是实际工作中不存在的一项虚设工作，因此一般不占用资源，不消耗时间，虚箭线一般用于正确表达工作之间的逻辑关係。

3、节点：反映的是前后工作的交接点，接点中的编号可以任意编写，但应保证后续工作的结点比前面结点的编号大，即图中的i<j。且不得有重複

1）起始节点：即第一个节点，它只有外向箭线(即箭头离向接点)。

2）终点节点：即最后一个节点，它只有内向箭线(即箭头指向接点)。

3）中间节点：即，既有内向箭线又有外向箭线的节点

4、线路：即网路图中从起始节点开始，沿箭头方向通过一系列箭线与节点，最后达到终点节点的通路，称为线路。一个网路图中一般有多条线路，线路可以用节点的代号来表示，比如①－②－③－⑤－⑥线路的长度就是线路上各工作的持续时间之和。

在各条线路中，有一条或几条线路的总时间最长，称为关键线路，一般用双线或者粗线表示，其他线路长度均少于关键线路，称为非关键线路。

绘製原则、绘製方法与双代号网路图基本相似。

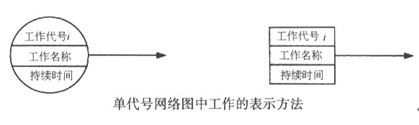

1、节点：单代号网路图中每个节点表示一项工作，节点宜用圆圈或矩形表示。节点所表示的工作名称、持续时间按和工作代号等应注明在节点内。单代号网路图中的节点必须编号。编号注明在节点内，号码可间断，但严禁重複，箭线的箭尾节点编号应小于箭头节点的编号。一项工作必须有唯一的一个节点以及相应的一个编号。

2、箭线：单代号网路图中的箭线表示紧邻工作之间的逻辑关係，既不占用时间也不消耗资源。箭线应画成水平直线、折线或者斜线，箭线水平投影的方向应自左向右，表示工作的行进方向。工作之间的逻辑关係包括工艺关係的组织关係，在网路图中均表现为工作之间的先后顺序。

3、线路：单代号网路图中，各条线路套用该线路上的节点的编号从小到大以此表述。
