金刚砂地坪材料由特殊耐磨损骨料同优质水泥，特殊添加剂等组成，预拌生产，配比严格控制、质量稳定，在工地直接套用。

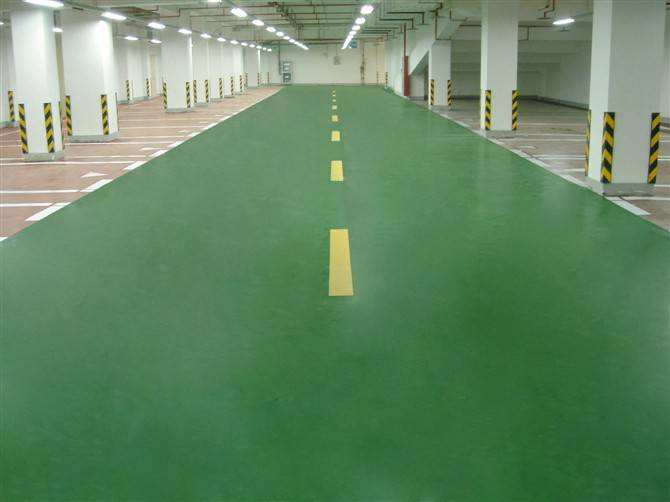

金刚砂耐磨地坪是工厂预拌，现场即用的一种乾撒型地坪材料，有红、黄、绿、灰等多种颜色可以选择。它的主要成分为天然的矿石，比较符合环保的理念。直接施工在处于初凝阶段的混凝土表面，经施工后形成一个坚硬密实、无尘美观而且又高度耐磨的地面。
基本介绍
- 中文名：金刚砂地坪材料
- 用途：大部分工业厂房，仓库，停车场
- 优点：硬度高，耐磨损
- 组成：骨料和胶结物

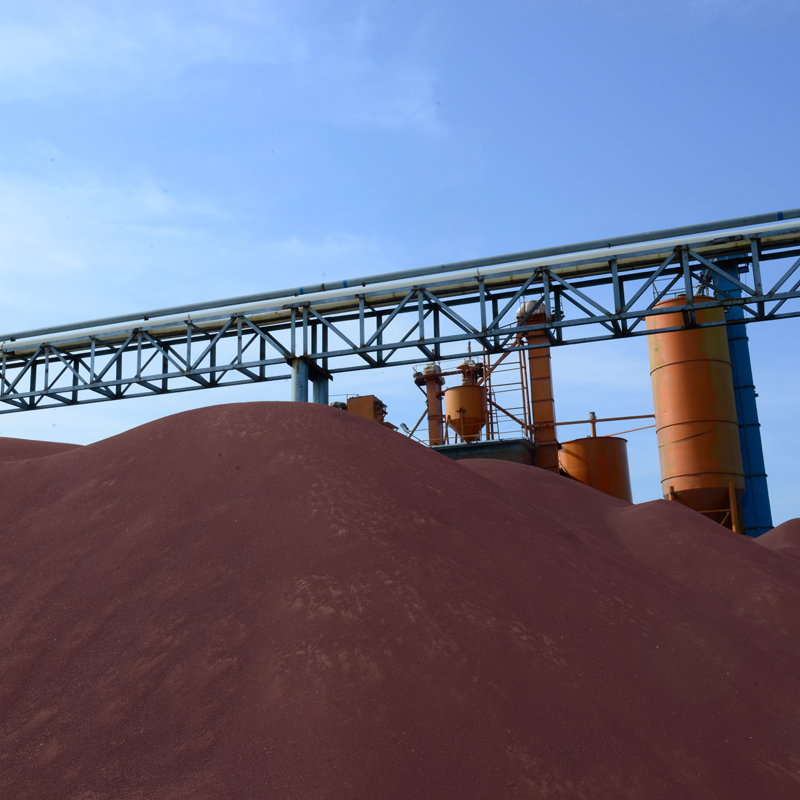

- 骨料：天然金刚砂、石榴石砂
金刚砂地坪材料
说明
金刚砂耐磨地面材料由特殊耐磨损骨料同优质水泥，特殊添加剂等组成，预拌生产，配比严格控制、质量稳定，在工地直接套用。金刚砂地面利用乾洒式施工，与混凝土基层整体固化后，在地面上形成一层密实坚硬，高度耐磨损，防尘的面层。
成分
金刚砂耐磨材料分骨料和胶结物两种成分。骨料为砂状，约占总重60%，骨料硬度在莫氏8度以上，採用乾撒式方法分两次均匀撒布在混凝土表面。胶结物为经过处理的高标号水泥，除骨料外，其他水泥、色彩等总重量不超过总重量的25%，硬化剂用量为5kg/㎡。施工的最大特点是由工人直接将骨料撒布于新浇筑的混凝土面上，随混凝土浇筑随撒布抹光，一次成活。
用途
适用于大部分工业厂房，仓库，停车场，货仓式超市等，尤其是有车辆行走的区域。
优点
1、 固化后的表面硬度高，耐磨损。
2、 使地面能抵受人的冲击荷载。
3、 与基层混凝土整体精结，不起鼓，不脱落。
4、 坚硬密实的表面可以最大限度地抵抗油脂，特种液压油，和多种工业用化学试剂的侵蚀渗透。
5、 日常清洁方便简单，节省物料，降低费用。
6、 可以满足从光滑到防滑的要求。
7、 预包装产品，现场施工不需掺加其它材料。
8、 多种颜色可供选择，利于改善工作环境。
9、 缩短施工周期，节约时间。
10、经济性:
1） 勿需进行其它的表面处理和日常维护，延长地面使用寿命，减少维修使用成本；
2） 避免了涂装地面需周期性涂装及地面增厚带来的费用；
3） 避免了普通混凝土地面、水磨石地面、磁砖地面因破损修补而中断作业场所通路等弊病，从而大幅度提高作业场所的有效利用率，使经济性得到最佳发挥。所以从经济角度看，“AOT”牌地面材料最适用于现代工厂、仓库、停车场、货仓式超市等的地面施工。
性能指标
1、28天抗折强度大于11.5MPA
2、28天抗压强度大于80.0MPA
（採用常用水灰比时，普通混凝土、水磨石的抗压强度是25MPA-30MPA左右）
施工介绍
一、基层混凝土要求
1、基层混凝土强度要求达到C25以上，水灰比控制在0.50以下,混凝土塌落度应控制在75-100MM， 混凝土拌合物儘量减少离析并对泌水有所控制。
金刚砂耐磨地坪施工
金刚砂耐磨地坪施工2、为了确保混凝土拌合物有足够流动性及利于施工，建议混凝土加适当缓凝剂。
3、注意混凝土施工块的边角部位，採取额外加强处理。
二、计画覆盖率
1、将地面划分成一定面积的区域。
2、预备足够的材料供两次分段施工。

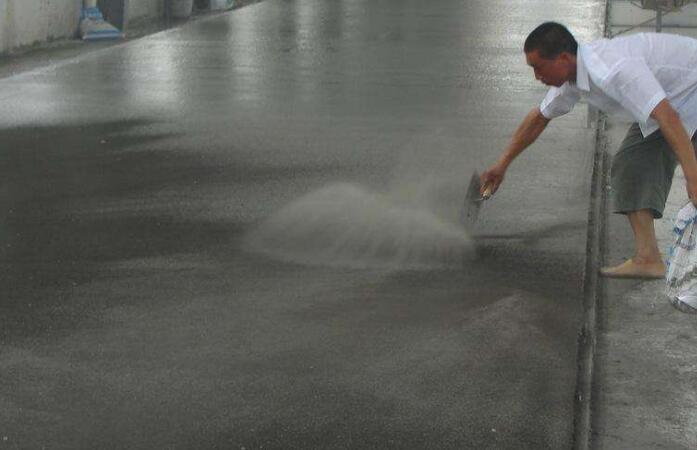

三、第一阶段施工
注意：高温或有风的天气将加快混凝土的固化，减少允许的施工时间
1、待混凝土固化（轻度行人交通留下约3mm的印迹）
2、多余的表面泌水需蒸发或吸除。
3、均匀撒布约总量1/2~2/3的材料于混凝土表面。
四、抹平
1、待第一次撒布的材料、表面变暗，表示已从基面混凝土吸收了足够的水份。
2、使用木抹或带磨盘的抛光机抹平。
3、确保所有的边角都完全压实。
五、第二阶段施工
1、与第一次垂直的方向均匀撕布地面硬化剂。
2、用电钢抹刀或磨盘抛光机抹平。
六、收光
1、待混凝土表面足够坚硬不致被坏时，用刀口轻度倾斜的抛光机抹平、收光。
2、用水或专用养护剂进行养护。
种类
骨料耐磨地面是近期发展起来的一种新型地面，具有成本低、施工环节少、工期短和强度高等优点。根据硬化骨料的不同，可分为金属和非金属两大类。金属骨料耐磨地面强度高，耐磨指标较高，但有易鏽蚀的缺点，因此，工程使用较多的为费金属骨料耐磨地面。从施工周期、抗冲击、耐磨性能和使用年限等方面比较，非金属骨料耐磨地坪具有较大的优性。
非金属骨料耐磨地坪
适用範围：
用于须耐磨耐冲击且减少灰尘并适合非金属骨料要求的混凝土地面，例如：仓库、码头、厂房、停车场、维修车间、车库、货仓式商场场地等地面。
非金属骨料耐磨地坪
非金属骨料耐磨地坪性能特点：
1、具有性能很高的耐磨性；
2、减少灰尘；
3、施工方便，易维护。
金属骨料耐磨地坪
适用範围：
仓库、码头装卸区、机械工厂、飞机停机坪、车库、停车场、油料库、通道地面、工矿溜槽、桥面、水库溢洪道、消能池、装卸斜坡、军工企业、纺织业、冷冻库房、汽车工业、电子工业、高速公路等适合金属骨料要求的混凝土地面。
性能特点：
1、极高耐磨性；
2、永久抗蚀性；
3、减少灰尘；
4、耐冲击；
5、防静电、不发火；
6、施工方便。
施工工艺：
1、在找平层整平未乾时，将骨料均匀地撒布在找平层上；
2、地面磨平；
3、在适当的位置锯开混凝土，做伸缩缝，并添满所需填缝料；
4、养护硬化地面。
技术指标
项目 | 指标 | ||
非金属骨料 | 金属骨料 | ||
耐磨性（齿轮） | ≤650 | ≤450 | |
抗压强度 MPa | 3d | 49.2 | 49.2 |
7d | 65.7 | 65.7 | |
28d | 80.0 | 90.0 | |
抗折强度 MPa | > 9 | > 11.5 | |
抗拉强度 MPa | 3.2 | 3.9 | |
硬度，莫式 | 7.5+0.5 | 8.0±0.5 | |
耐油性 | 油泡三年强度不降低，油参< 0.3mm （包括搞渗性） | ||
抗鏽蚀性 | 无鏽蚀 | 骨料标準盐蚀试验，42d自然电位恆为正，稳定值+50mm（S.C.E.），最大值+120mv（S.C.E.）。水泥试体，5% NaCl溶液浸泡，2年零3个月无锈斑。 | |
防火性 | 不发火，不爆炸 | 不发火，不爆炸（符合GB50209-95国家标準） | |
防静电 | 无静电 | 试体表面泄漏电阻为 10--10Ω | |
