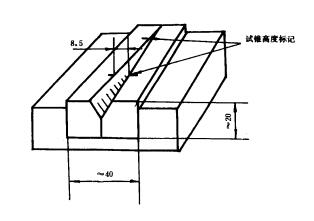

试验锥的成型模具图如右图。

试验锥的成型模具图

模具需使用不会沾染试验锥的材料製作。

从已成型的耐火浇注料试样中心部位或需用水结合的耐火浇注料中均匀的採取总重量约150~200g,粉碎至2mm以下。混合均匀后,用四分法或多点取样法减缩至约30g,然后随磨随筛至全部通过孔径为180um的试验筛。磨好的制料中通过90um筛孔的量不得大于50%(原试样中已超过此值的除外)。

试样在粉碎和研磨的过程中不应混入杂质,例如用钢钵粉碎时所混入的铁未,需用磁铁吸除乾净。

加水调製粉末试样,用模具成型试验锥。对瘠料可加入灰分含量不大于0.5%的有机结合剂（如糊精）。若试料与水起反应而影响制锥,可选用其他合适的液体。

成型的试验锥应与採用的标準测温锥有相似的几何形状,其高度为标準测温锥的100~120%。

试验锥的几何形状见右图。
